超小型音叉液位开关应用需关注事项

　　为适应不同工况的测量需要，计为自动化研发生产的音叉液位开关有二种型号：适应简单工况的Ring-21型音叉液位开关和工况适应性较广的Ring-11音叉液位开关。外观上它们最大的区别就是Ring-11型音叉液位开关接线盒体积较大，采用模块化设计，交直流通用自适应，无需根据不同的供电电压选择不同的电源线接线，Ring-11音叉液位开关的音叉叉体为40mm, 而Ring-21超小型音叉液位开关的整体结构非常短小，总长只有160.5mm，最大直径只有31.5mm，叉体更小更薄，叉体长仅38mm。

　　相对工况适应性较广的Ring-11音叉液位开关，Ring-21超小型音叉液位开关在应用中需要特别注意由其优点带来的适应性限制，以便应用中正确匹配工况和充分发挥其本身优点 。

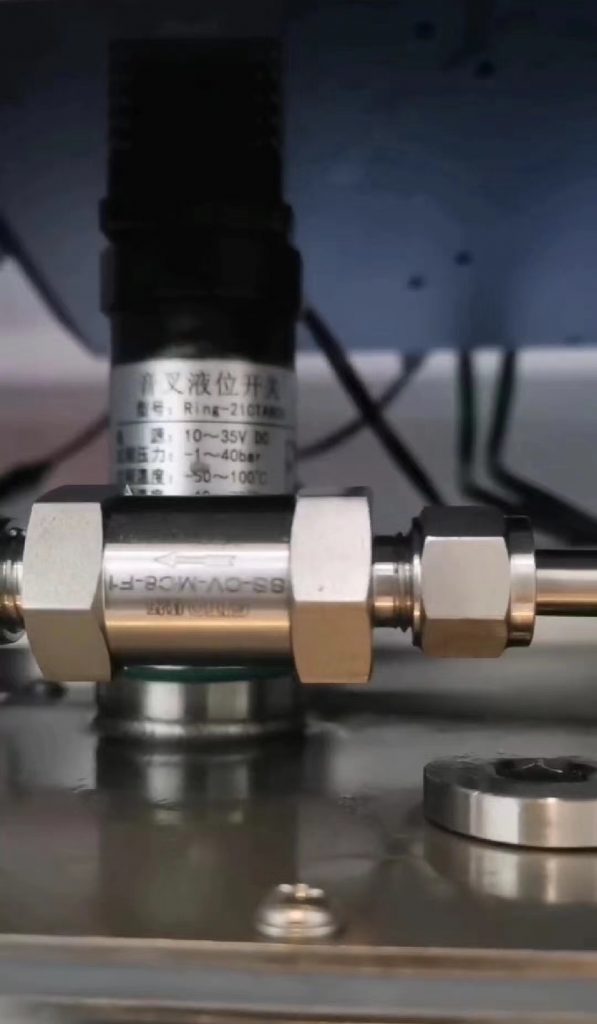

　　超小型Ring -21音叉液位开关在设计之初就是为了满足简单工况下低成本液位测量的需要，其优点是设计紧凑，结构小巧轻便，特别适应于在狭小空间或管道的液位测量，可耐150℃高温，可测量介质密度低至0.7 g/cm³，同时价格低廉，经济实用，性价比高。

　　Ring-21超小型音叉液位开关与所有产品设计一样，突出的优点，必然存在由其优点带来的缺点或局限性。

　　首先，由于Ring-21超小型音叉液位开关的结构非常短小，电路及电缆接头设计较为简单，结构上为追求小体积而较为单薄，整体无法满足防爆认证的要求，不具备防爆功能，因此Ring-21超小型音叉液位开关不适合在防爆场合中应用。

　　其次，探头叉体更小更薄，阻尼敏感，带有粘性的介质及一些较为恶劣的工况也不适合选用Ring-21音叉液位开关。

　　再次，由于超小型Ring-21音叉液位开关的设计简单，主要满足简单工况测量的需要，其设计上主要满足最常见液体水和类似水的介质的密度和特性的类似工况测量，因此，在测量介质密度大幅低于水的密度时，也不建议选用。

　　音叉液位开关测量可靠性与介质阻尼相关联。阻尼是一种能量耗散机制，是指任何振动系统在振动中，由于外界作用或系统本身固有的原因引起的振动幅度逐渐下降的特性，以及这一特性的量化表征。阻尼的三种数学模型分别为粘性阻尼、迟滞阻尼和结构阻尼。根据振动学理论，阻尼力的大小和振动的速度、介质的密度、粘度及接触面积都相关，其理论分析非常复杂，而且更多需要具体实验来测量，这里就不详细介绍。

　　综上所述，由于超小型的音叉液位开关设计简单，主要满足简单工况测量需要，因此在测量介质密度低于水的密度、介质粘稠、需要防爆等工况时，建议选择计为Ring-11音叉液位开关。Ring-11型音叉液位开关的音叉叉体经过精密调谐,产品可测介质密度低至0.5g/cm³，能广泛适用于盐酸、硫酸、硝酸、碱液、糖浆、药液、工业废水等复杂且需要防爆的测量场合。
