揭秘磁翻板液位计:原理竟然这么简单!
磁翻板液位计,作为工业自动化领域中的一种重要仪表,广泛应用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。其简单而高效的原理使得它成为液位测量领域的佼佼者。那么,磁翻板液位计的工作原理到底是什么呢?接下来,就让我们一起揭开它的神秘面纱。
![计为 Flap-11 磁翻板液位计在设计和性能方面具有多项优势,使其在市场上备受青睐 揭秘磁翻板液位计:原理竟然这么简单!](https://www.jiweimeter.cn/wp-content/themes/module/themer/assets/images/lazy.png)
首先,磁翻板液位计的关键组件是一个包含浮子的空腔,我们称之为主管子或浮筒。这个浮筒通过法兰或其他接口与容器连接,使浮筒内的液位与容器内的液位保持高度一致。浮子则随着容器内液面的升降而升降。浮子通常由具有浮力特性的材料制成,如不锈钢或钛合金,确保它能够在液体中自由浮动。
![浮子 揭秘磁翻板液位计:原理竟然这么简单!](https://www.jiweimeter.cn/wp-content/themes/module/themer/assets/images/lazy.png)
在浮子进入液体和浮动部分的交界处,安装了一块磁铁。这块磁铁的作用是当浮子随液面升降时,将其磁性通过壳体传递给外部的转柱显示器。转柱显示器内部安装了一组红色和白色两个半圆柱体组成的圆柱体,我们称之为磁翻柱。当浮子随液面升降时,磁翻柱受到磁性的作用而发生翻转,从而实现颜色的变化。两种颜色的交界处就是液位的高度,通过观察这个交界处,我们可以直观地了解容器内的液位情况。
![磁翻柱受到磁性的作用而发生翻转,从而实现颜色的变化,两种颜色的交界处就是液位的高度 揭秘磁翻板液位计:原理竟然这么简单!](https://www.jiweimeter.cn/wp-content/themes/module/themer/assets/images/lazy.png)
那么,磁翻柱是如何实现翻转的呢?其实,磁翻柱的翻转原理与磁性耦合作用密切相关。当浮子上升时,其上的磁铁也随之上移,吸引磁翻柱中的红色部分翻转至上方,白色部分则翻转至下方。反之,当浮子下降时,磁铁下拉,使得白色部分翻转至上方,红色部分翻转至下方。这样,通过磁性的耦合作用,我们就实现了磁翻柱的翻转,从而清晰地指示出液位的高度。
此外,磁翻板液位计还具有一些其他的优点。例如,它的结构简单,观察直观、清晰,不堵塞、不渗漏,安装方便,维修简单。同时,由于磁翻板液位计的工作原理不涉及复杂的机械结构或电子元件,因此其稳定性和可靠性也得到了很好的保证。以下是计为Flap-11磁翻板液位计的优点:
1. 高可靠性:
- 采用磁性耦合原理,无需电源,不受电源故障影响。
- 机械结构简单,运行稳定可靠,维护量小。

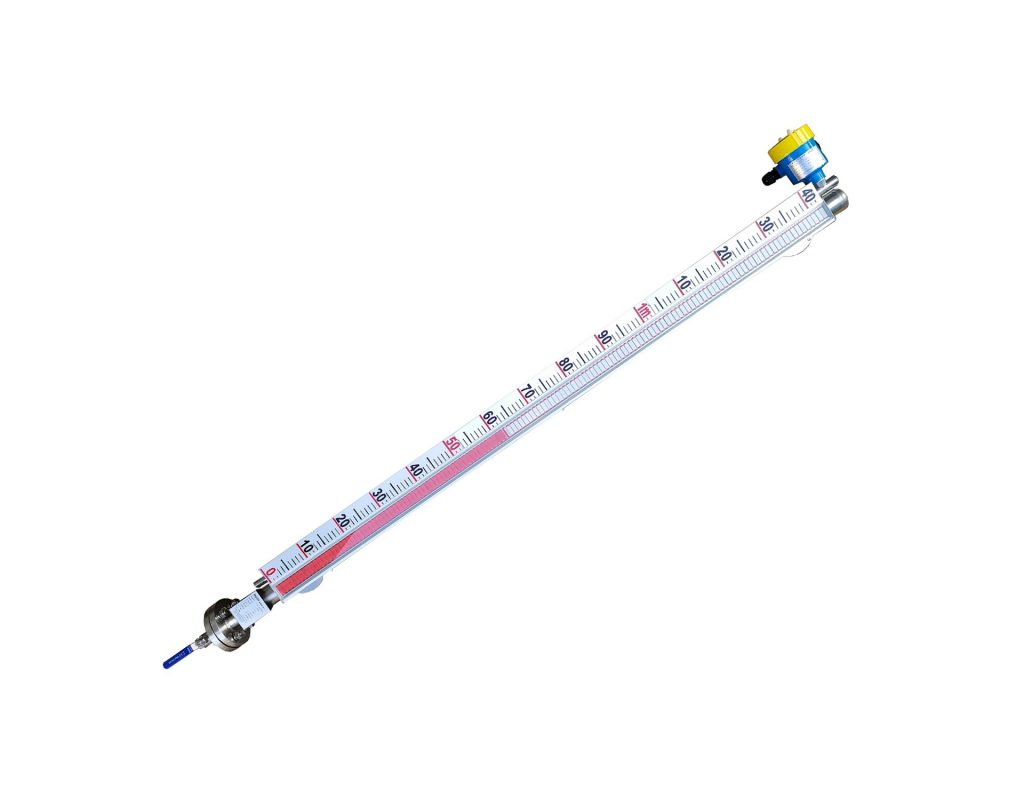

![计为Flap-11磁翻板液位计(顶装型) 揭秘磁翻板液位计:原理竟然这么简单!](https://www.jiweimeter.cn/wp-content/themes/module/themer/assets/images/lazy.png)
2. 高精度和清晰的显示:
- 液位显示采用红白或双色翻板,指示清晰,读数方便直观。
- 可提供精确的液位测量,适用于高精度要求的应用场景。
![液位显示采用红白或双色翻板,指示清晰,读数方便直观 揭秘磁翻板液位计:原理竟然这么简单!](https://www.jiweimeter.cn/wp-content/themes/module/themer/assets/images/lazy.png)
3. 广泛的适用性:
- 适用于高温、高压、腐蚀性强的介质和复杂的工况环境。
- 可以用于各种储罐、容器、锅炉等设备的液位测量。
![顶装磁翻板液位计用于唐山国丰钢铁厂的锅炉中测量液位 揭秘磁翻板液位计:原理竟然这么简单!](https://www.jiweimeter.cn/wp-content/themes/module/themer/assets/images/lazy.png)
4. 多种材料选择:
- 可根据不同介质和工况,选择不同的材料(如不锈钢、钛合金、塑料等)制造,具有良好的适应性和抗腐蚀性。
5. 安全性高:
- 全封闭结构设计,避免了液体泄漏的风险,提高了系统的安全性。
![计为Flap-11磁翻板液位计的设计结构具有国家专利 揭秘磁翻板液位计:原理竟然这么简单!](https://www.jiweimeter.cn/wp-content/themes/module/themer/assets/images/lazy.png)
6. 安装和维护方便:
- 现场安装简单,无需特别调整,维护方便。
- 可配备各种安装附件,适应不同的安装需求。
7. 扩展功能:
- 可以配备磁开关、远传变送器等附件,实现液位的远程监测和控制。
![计为Flap-11磁翻板液位计可以配备磁开关、远传变送器,实现液位的远程监测和控制 揭秘磁翻板液位计:原理竟然这么简单!](https://www.jiweimeter.cn/wp-content/themes/module/themer/assets/images/lazy.png)
实现液位的远程监测和控制
8. 抗干扰能力强:
- 不受电磁干扰和振动的影响,确保测量稳定性和可靠性。
这些优点使得Flap-11磁翻板液位计在工业自动化控制系统中具有广泛的应用前景,特别是在石油、化工、电力、冶金等行业中受到广泛欢迎。
![计为Flap-11顶装带远传磁翻板液位计应用于地埋罐测量石油、柴油液位 揭秘磁翻板液位计:原理竟然这么简单!](https://www.jiweimeter.cn/wp-content/themes/module/themer/assets/images/lazy.png)
总的来说,磁翻板液位计通过浮力原理和磁性耦合作用实现了对容器内液位的简单而高效的测量。其原理简单易懂,操作方便快捷,使得它在工业自动化领域得到了广泛的应用。希望通过这篇文章的介绍,大家对磁翻板液位计有了更深入的了解。
