如何正确使用双管振棒料位开关

　　双管振棒料位开关是一种广泛应用于工业过程控制中的物位测量仪表。Tube-11是国内首款基于双管设计的棒状振动料位开关，是计为的专利产品。该仪表的振动探头采用内外嵌套双管设计，通过内外振动管的谐振频率调节到完全一致，采用压电器件实现振动的驱动与检测，使内外管在完全一致的谐振频率下产生共鸣；当振棒探头与被测物料接触时，接触物料的外管振动频率发生变化，从而破坏内外管的共鸣条件，使得振动探头的振幅明显减小，压电检测器件输出信号幅度也随之减小，信号变化由智能电路检测分析并输出一个开关信号。该产品主要用于测量颗粒状固体料位，最低测量密度可达0.02g/cm³，能够满足绝大部分颗粒状料位的测量要求。产品性能指标达到行业先进水平，具有极高的可靠性。

　　正确选型是确保Tube-11振动式料位开关正常工作的关键步骤。以下是产品选型时的主要考虑因素：

　　1. 被测物料的性质：Tube-11主要用于测量颗粒状固体料位，最低测量密度可达0.02g/cm³，能够满足绝大部分颗粒状料位的测量要求；

　　2. 被测物料的工作温度：该仪表可适应的温度范围较广，分为三个温度区间产品，常温型-50℃～150℃、高温型-50℃～250℃和超高温型-50℃～400℃，对于超高温型现场需具备水/气冷条件，且只可选用法兰连接型；

　　3. 仪表安装过程连接类型选择：过程连接配备有常用的螺纹和法兰，包含有螺纹G11/2 “、G1 “、11/2″NPT、1″NPT和法兰DN50 PN40、DN80 PN40、DN50 PN16、DN80PN16，其中法兰标准为HG/T20592，也可按客户定制；

　　4. 信号输出类型：输出类型有继电器输出和二线制输出供用户选择。其中有本安防爆要求的应选二线制输出；有隔爆防爆要求的选择继电器和二线制均可；

　　5. 供电电源：仪表供电电源应按照产品说明书内的要求提供，对于防爆产品应严格按照防爆证书上的要求执行；

　　6. 插入深度：插入深度可根据客户要求进行选择，其中标准型为168mm；加长型可在178mm～20000mm可选，对于插入深度超过6000mm只能选用缆绳型；

　　7. 防爆要求：仪表通过了隔爆粉尘防爆认证和本安粉尘防爆认证，用户可根据设计要求进行选择。
仪表在安装之前，先确认仪表型号是否满足现场的环境要求，如：过程压力、过程温度、介质的化学性能、防爆要求等，确保仪表在安装后能够正常使用。通常有以下几种安装形式：

　　a、 水平安装
　　为了确保测量的准确性，可以将Tube-11水平安装。如果测量误差允许在几厘米范围内，建议将Tube-11向下倾斜约20°后安装，可以避免由于物料在探头上的粘附而造成的测量误差；当用于测量快速升降和快速流动的物料时，还需要增加防护挡板，保护探头不受损坏仪表才能更可靠工作。

　　b、壁龛式安装
　　当物料（密度大、颗粒大）垂直落下并冲击料位开关探头时，为了确保测量仪表寿命以及测量效果，需将仪表安装于壁龛处，以保护探头不至于被物料压弯。

　　c、垂直安装
　　垂直安装时，为了避免在圆柱容器中固料锥形或沿壁堆积造成的测量误差，建议安装在距离容器壁d/6处。

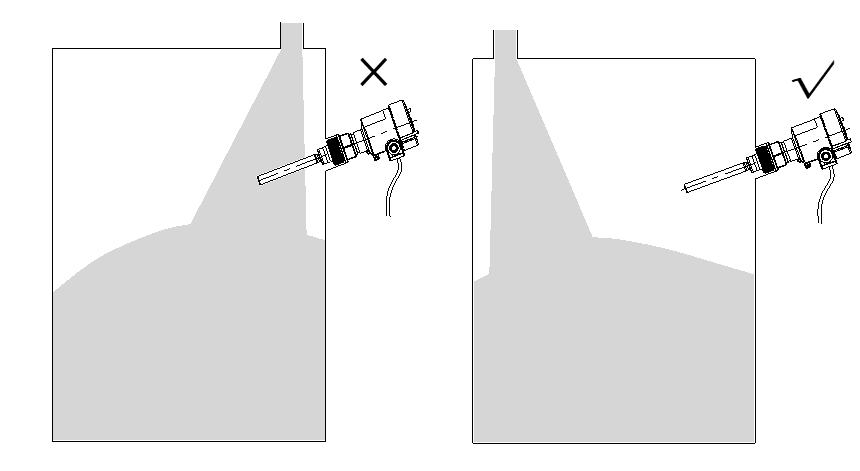

　　d、避开入料口安装
　　Tube-11安装位置的选择，应避免由于安装在入料口位置而造成的测量误差，更应避免物料冲击造成仪表损坏。

　　e、防潮措施
　　当仪表安装在户外或有潮气的环境中，如遇到下雨或存在冷凝现象时，雨水和冷凝水便会随之往下流，所以在接入电缆之前，请将电缆线弯曲并朝下引，以防止水或潮气进入仪表。

　　仪表在接电时，从安全角度考虑，只有在断电的情况下才能进行接线，对于防爆型仪表接线时必须遵　　　循相关防爆的接线要求，并按照说明书上的要求根据不同的输出接口正确连接线缆。

　　安装完毕后，根据现场测试要求设置好密度调节开关和高低位模式转换开关。控制面板上的密度调节开关可以改变Tube-11的测量灵敏度，使之更好的适应被测物料。Tube-11的密度调节在出厂时位于最右挡，最低测量密度为0.05g/cm³；当遇到特别轻的物料时，可将密度调节的电位计旋转到最左挡，此时最低测量密度可达0.02g/cm³，使得检测更加灵敏，测量的可靠性更高。对于溢流保护和防干运行的两种限位报警功能，需结合现场实际要求来调节仪表的高低位模式 (High/Low)开关，最终达到客户所需要的信号输出状态。

　　仪表在运行期间，需要专业仪表工加强维护监控。首先需要定时检查仪表的运行状况，检查仪表状态指示灯是否正常；定期查看探头的挂料情况，及时清除探头上的残留物料，保持仪表的良好工作状态；发现故障应及时按照说明书上的故障分析进行排查，必要时可致电厂家售后进行技术协助。
