常见的连续量料位计种类

　　现代工业生产过程中，通常需要实时监控生产过程中存储仓内料位的高度，以保障生产的连续性并提高生产效率。测量存储仓内料位高度的任务需要通过连续量料位计仪表来完成。常见的连续量料位计主要有以下几种类型：

　　１.　超声波料位计：

• 原理：超声波料位计利用回波测距原理，通过测量换能器发射和接收到声波的时间差，计算出换能器到物料表面的距离。超声波探头发出声波信号，这些信号遇到固体物料表面时会发生反射，随后折回探头并被接收。根据超声波从发出到接收的时间差，计算物料表面到探头的距离，从而实现物位测量。
• 优点：适用于块状、颗粒状固态物料的测量。
• 缺点：测量低密度物料时，粉料可能吸收声波，导致测量结果不准确；测量白砂糖等表面不规则颗粒的物料时，声波可能发生漫反射，无法进行准确测量。此外，声波的传播速度受温度影响，通常需要进行温度补偿。

　　２.　雷达料位计：

• 原理：雷达料位计利用回波测距原理。通过天线发射高频电磁雷达波，遇到物料表面后反射回来，由天线接收。通过测量发射和接收信号之间的时间差，计算电磁波传播的总时间，并由此确定物料表面的距离（即料位）。
• 优点：雷达料位计具有测量准确、可靠性强、安装简单、使用寿命长等优点。适用于各种导电、非导电介质以及腐蚀性介质的测量，如煤仓、灰仓、油罐、酸罐等。它还具有强穿透粉尘能力，能够在恶劣工业环境中正常工作，适用于高温、压力、蒸汽等条件。
• 缺点：雷达料位计可能受到电磁干扰的影响，特别是安装位置靠近机械设备时。此外，泡沫、尘埃和表面粗糙的物料也可能引起测量误差。

　　３.　导波式雷达料位计：

• 原理：导波式雷达料位计是一种雷达料位计的变型，通常采用脉冲波方式工作。其原理基于时域反射原理（TDR）。仪表内部的微波发射器发射脉冲，这些脉冲沿着钢缆或探棒以光速传播。当脉冲遇到被测介质表面时，部分脉冲反射并沿相同路径返回。通过计算传播时间差，可以得出液位或料位高度。
• 优点：与超声波和雷达料位计相比，导波式雷达料位计的工作更加稳定可靠。其反射信号的强度受介质的介电常数或导电率影响，且能够测量更低介电率的物料。
• 缺点：导波式雷达料位计为接触式测量，其探头需要与被测介质直接接触，因此在对卫生要求较高的场合使用受限。此外，探头可能受到粘附性物料的影响，导致测量误差。

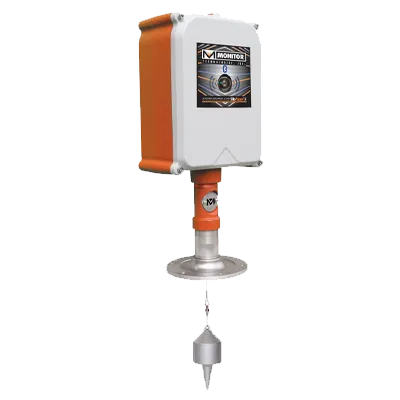

　　４.　重锤式料位计：

• 原理：重锤式料位计通过机械方式测量，并通过电子单元计算结果。其原理是直接测量顶部无料空间的距离，从而间接测量料仓内的物料高度。测量过程中，重锤下降，缆线带动脉波轮转，位置传感器和控制电路计算轮转圈数，并输出与实际料位相应的模拟信号。
• 优点：测量精准，结构简单可靠，且对环境适应性强，尤其适用于粉尘较大的环境。它的测量不受介质密度、颗粒大小等因素的影响。
• 缺点：重锤料位计无法进行实时测量，且通常适用于中小型物料的测量。其测量范围较窄，不适用于高温、高压或腐蚀性物料等特殊条件。机械磨损较大，需定期维护。

　　５.　电容式料位计：

• 原理：电容式料位计通过插入料仓的电极与料仓壁之间形成电容器。当物料料位变化时，会引起电容量的变化，转换电路将这些变化转化为控制信号，从而指示料位。
• 优点：无机械磨损，安装和维修方便，可根据量程大小和控制方式不同设计成杆式或钢缆式电极，适应各种料仓。
• 缺点：电极或仓壁粘附物料时，可能会导致误动作，影响测量效果，因此需要定期检查探头和料位开关的状态。

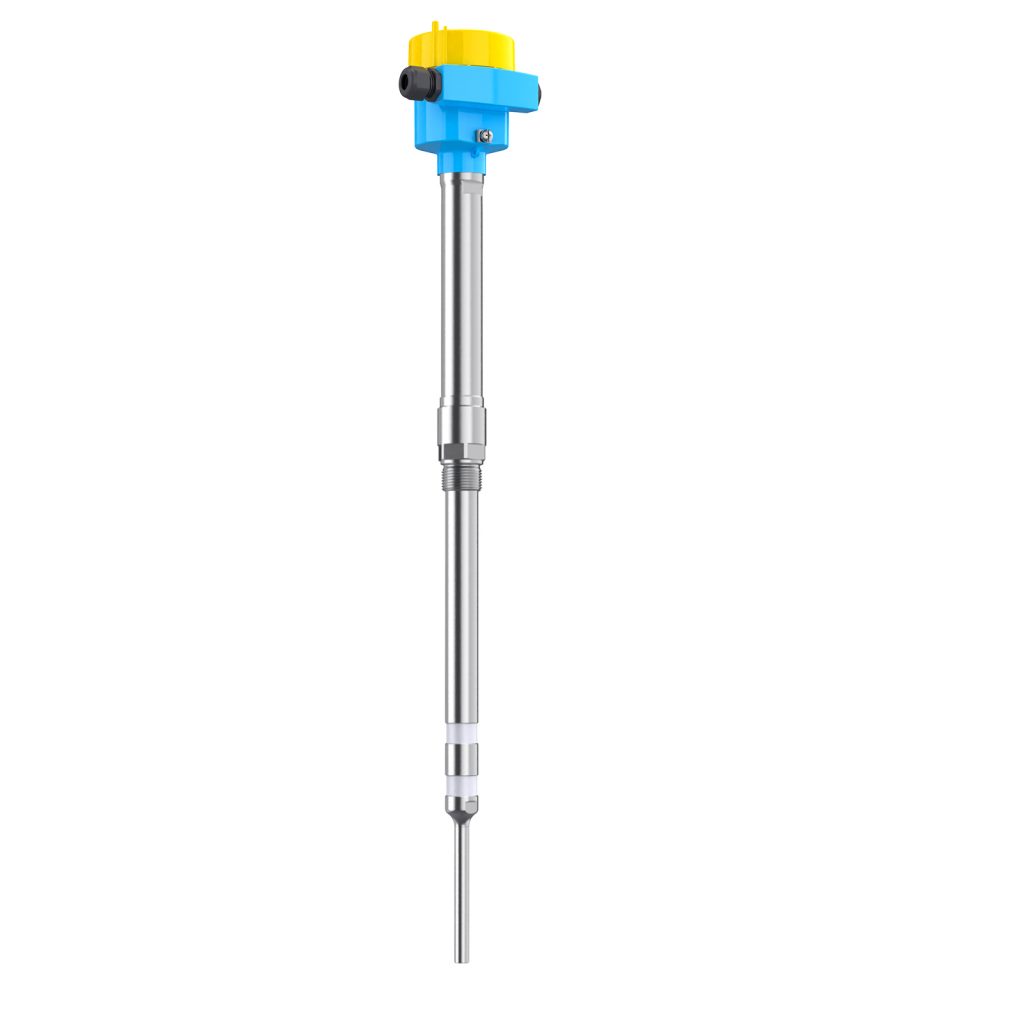

　　６.　射频导纳料位计：

• 原理：射频导纳料位计利用高频无线电波测量导纳（即电阻性、电容性、感性成分的综合）。仪表的传感器与罐壁及介质形成导纳值，物位变化时，导纳值相应变化，电路单元将测量导纳值转换为物位信号。
• 优点：射频导纳料位计适用于各种物料的测量，不受密度、颗粒大小、介电常数等因素的影响。
• 缺点：安装时需要消除外界干扰，如电磁干扰，以确保测量结果稳定。其价格较高，且需要根据具体工况选择合适的型号和使用条件。

　　７.　电位尺料位计：

• 原理：电位尺料位计通过测量电位差来确定料位。料位变化时，会引起与料位相关的电位差变化，从而计算出料位。
• 优点：在固体物料测量中，不需要重新标定，且不受物料密度、形状、大小、颜色、粉尘等因素的影响。能够测量低介电常数物料，如粉煤灰和炭黑等低密度物料。
• 缺点：精度有限，且在极端高温、高湿或强电磁干扰等特殊环境下，可能会受到影响。长期使用可能导致性能下降，需要定期检查和维护。

　　综上所述，连续量料位计种类繁多，各有优缺点。选择时需要根据实际工况和测量需求进行综合考虑，以确保选型准确和测量结果的准确性。
