液位开关中可靠接地端子的重要性及其设计

　　物位开关，特别是液位开关普遍用于测量腐蚀性液体，广泛应用在化工厂、电厂、污水处理厂等环境恶劣的场合。为满足恶劣工况的需要，液位开关能否做到可靠接地，就显得尤为重要。

　　出于成本的考虑，工业生产中大部分现场仪器仪表测量设备都使用铝合金外壳。而为了防腐蚀的需要，设备厂家往往会在外壳上涂防腐漆。但为避免接地效果受到影响，在接地端子附近就不可涂防腐漆，而如果接地端子附近不涂防腐漆，无涂漆处则极易被腐蚀和氧化，最终导致接地效果不可靠。

　　基于上述原因，要制造安全达标的液位开关，可靠接地端子的设计就显得尤为重要。为保证接地端子可靠性，达到良好接地的效果，通常要从选材及设计上做起。

　　首先，在材料选择上，接地端子应选择316L不锈钢这种具备抗氧化、耐腐蚀的材料，以杜绝因材料易氧化腐蚀导致接触不良的隐患。

　　其次，在结构设计上，将接地端子与仪表外壳铝合金铸件嵌套成一体，且端子外表面加工成带滚花结构，以便端子与壳体充分结合，提高接触性，使液位开关的外壳达到可靠接地的目的。这样就可以利用防腐漆全面覆盖铝合金外壳，仅留出316L不锈钢接地端子不涂防腐漆，确保接地端子不会轻易受腐蚀和氧化。

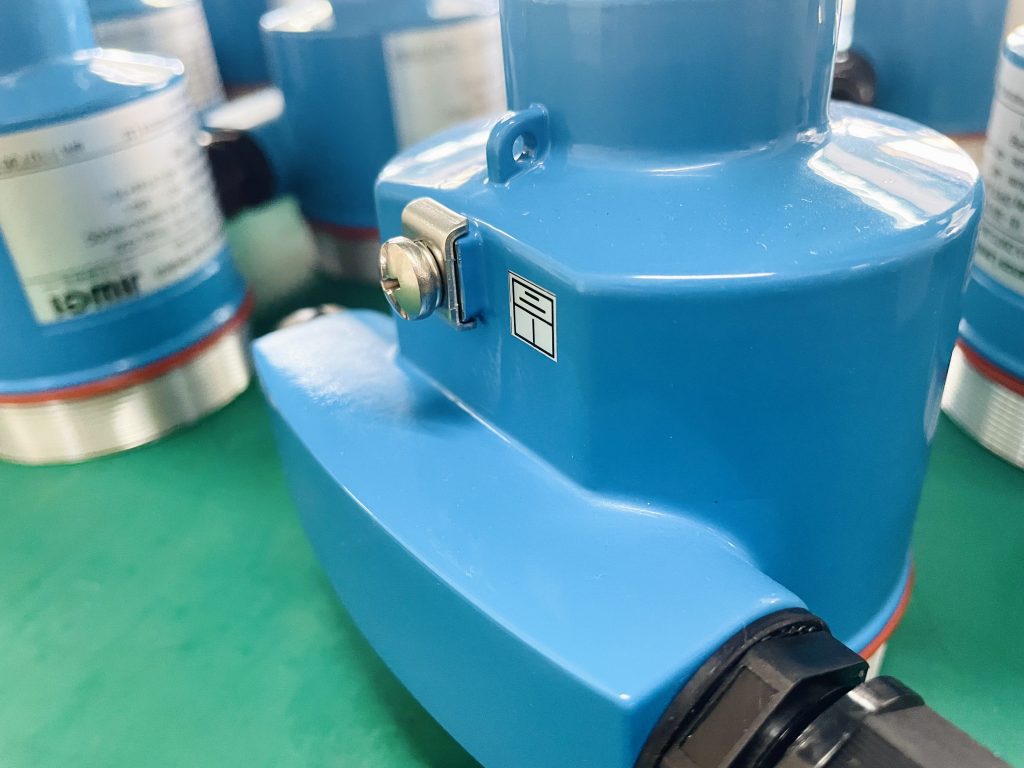

　　下图为接地端子的结构图：

　　上述可靠的接地端子设计，已经应用于计为自动化生产的振动式物位开关（音叉料位开关、音叉液位开关和振棒料位开关）和射频导纳料位开关等产品中。

　　深圳计为自动化技术有限公司在产品研发时，就是这样不放过每一个细节，以确保产品性能可靠、工作稳定。
