音叉液位开关的输出方式和接线步骤

　　液位开关虽然种类多样，但其接线方式其实差别不大。下面以计为音叉液位开关为例，就音叉液位开关的输出方式以及接线步骤简要介绍如下，希望有助于大家更好地安装和使用。

　　一、音叉液位开关的接线图和两种输出方式

　　音叉液位开关在接线时，请按照如图1和图2所示方式进行安全接线：

　　目前，计为Ring-11音叉液位开关常见的有继电器和二线制两种输出方式：

　　图1为继电器（双刀双掷）输出方式。

　　图1左下角标识“1”接直流“+”或交流“火线”， 标识“2”接直流“-”或交流“零线”，交直流通用，有内部电路智能识别，必须注意的是，直流供电范围是20～72VDC，交流供电范围是20～253VAC；标识“3-4”和“6-7”为2组继电器的常闭输出，“4-5”和“7-8”为继电器的常开输出，是接常闭点或者常开点，应依据用户使用要求确定。

　　图2为二线制输出方式。

　　标识“1-2”既是仪表的直流电源输入（范围：10～36VDC），也是仪表的输出，仪表内部电路将控制整个环路的电流恒定为8mA（安全模式）和16mA（报警模式），也即这2个电流分别标识音叉头是否接触液体（有料无料）,另外为了提升Ring-11的自检功能，除8mA和16mA电流外，增设了一个回路电流为<2.3mA的仪表故障电流，也就是说当电路回路电流小于2.3mA时，证明音叉液位开关本身出了故障，建议返厂检修。

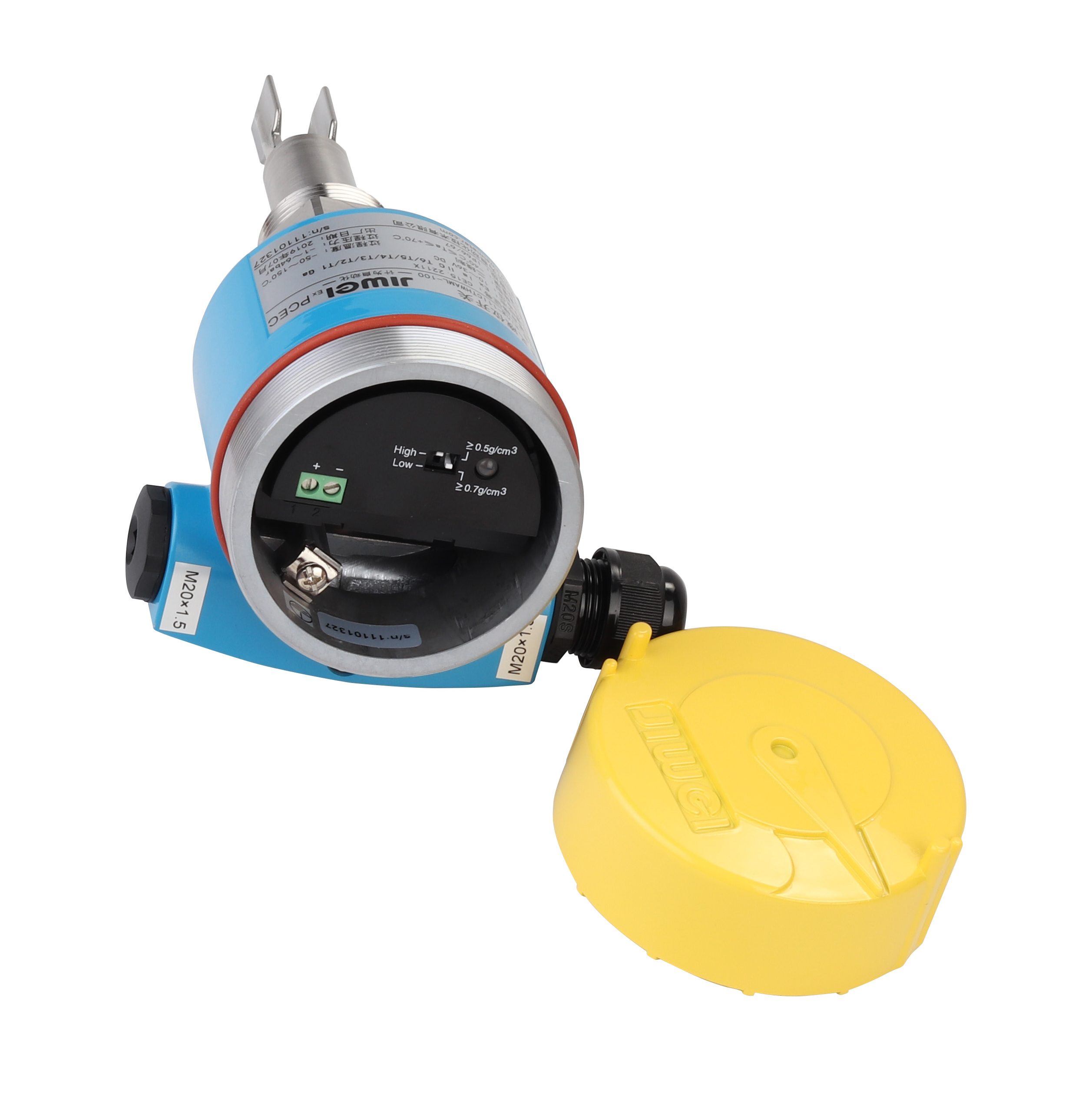

　　二、计为Ring-11音叉液位开关接线步骤

　　对于隔爆型仪表，只有当环境中不存在会引爆的气体或粉尘时才允许打开外盖操作。

　　接线时，请按照以下步骤进行操作：

　　(1)打开外壳盖；
　　(2)松开电缆螺纹接头上的锁紧螺母；
　　(3)去掉连接电缆大约10cm的外皮和芯线末端大约1cm的绝缘层；
　　(4)将电缆穿过电缆螺纹接头插入外壳中；
　　(5)用螺丝刀打开接线端子；
　　(6)按照接线图将芯线末端插入接线端子中；
　　(7)用螺丝刀拧紧接线端子；
　　(8)通过轻拉接入的电缆线来检查接线是否牢靠；
　　(9)拧紧电缆螺纹接头的锁紧螺母，扣紧密封环；
　　(10)拧上外壳盖。
