物位开关本安二线制与NAMUR输出应用方面的不同

　　物位开关中传感器常用的信号输出类型一般有以下五种：继电器输出、二线制输出、晶体管输出、无接触输出和NAMUR输出。其中，又以继电器输出应用最为广泛，晶体管输出和无接触输出少有涉及，二线制输出和NAMUR输出主要应用于本质安全系统，以本质安全为目的。那么，二线制输出与NAMUR输出在应用方面有什么不同呢？

　　二线制是一种相对于四线系统（两根供电线路、两根通讯线路）的通讯和供电方式，其将供电线与信号线合二为一，两根线实现通讯兼供电。二线制仪表是没有接电源的线，即它们没有独立的工作电源，电源需要外部引入，通常为安全栅给传感器供电，其传输的信号为无源信号。二线制一般用4～20mA直流电流来传输信号，上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。常取2mA作为断线报警值，8mA和16mA作为物位报警值。

　　NAMUR标准最早于2009年进入中国，其最初是用在接近开关行业的，故其工作原理是以接近开关进行定义的，其工作原理为：传感器需要提供一个8V左右的直流电压，根据金属物接近传感器的距离，会产生一个1.2mA到2.1mA电流信号，标定的开关电流典型值为1.55mA，当电流由低到高或等于1.75mA会产生一个输出信号变化(从0到1，或从OFF到ON)，当电流由高到低低于1.55mA时，产生一个输出信号变化(从1到0，或从ON到OFF)。这样它可以来检查金属物是否接近。

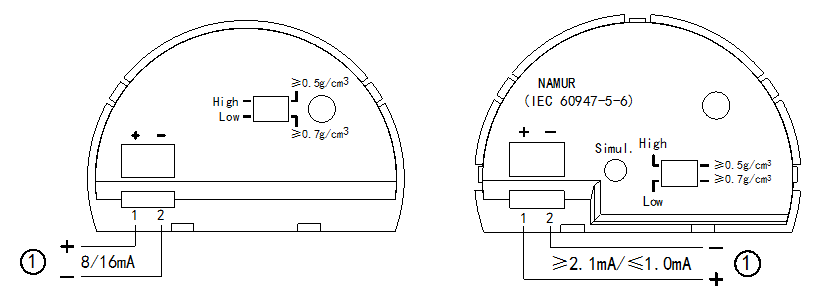

　　从NAMUR的工作原理可看出，其与二线制输出类似，通过隔离栅给传感器提供电源（通常为8.2V DC，二线制为24V DC）并检测其电流信号。NAMUR输出检测点通常为≤1.2mA和≥2.1mA（不同企业设置的检测点不同），二线制输出的检测点一般为8mA和16mA，通过隔离栅将此开关信号进行转化最终输出给DCS或PLAC控制室。

　　其与二线制的区别是其电流、电压更小，所用的安全栅的功率要求更低，但相对的，其价格比二线制输出的价格要昂贵的多。

　　目前在国内，在本质安全系统方面应用的比较多的是二线制输出，NAMUR输出应用较少，究其原因无非以下两点：

　　一、NAMUR信号输出系统造价昂贵；

　　二、本安二线制输出完全可以代替NAMUR输出，且其价格更便宜。

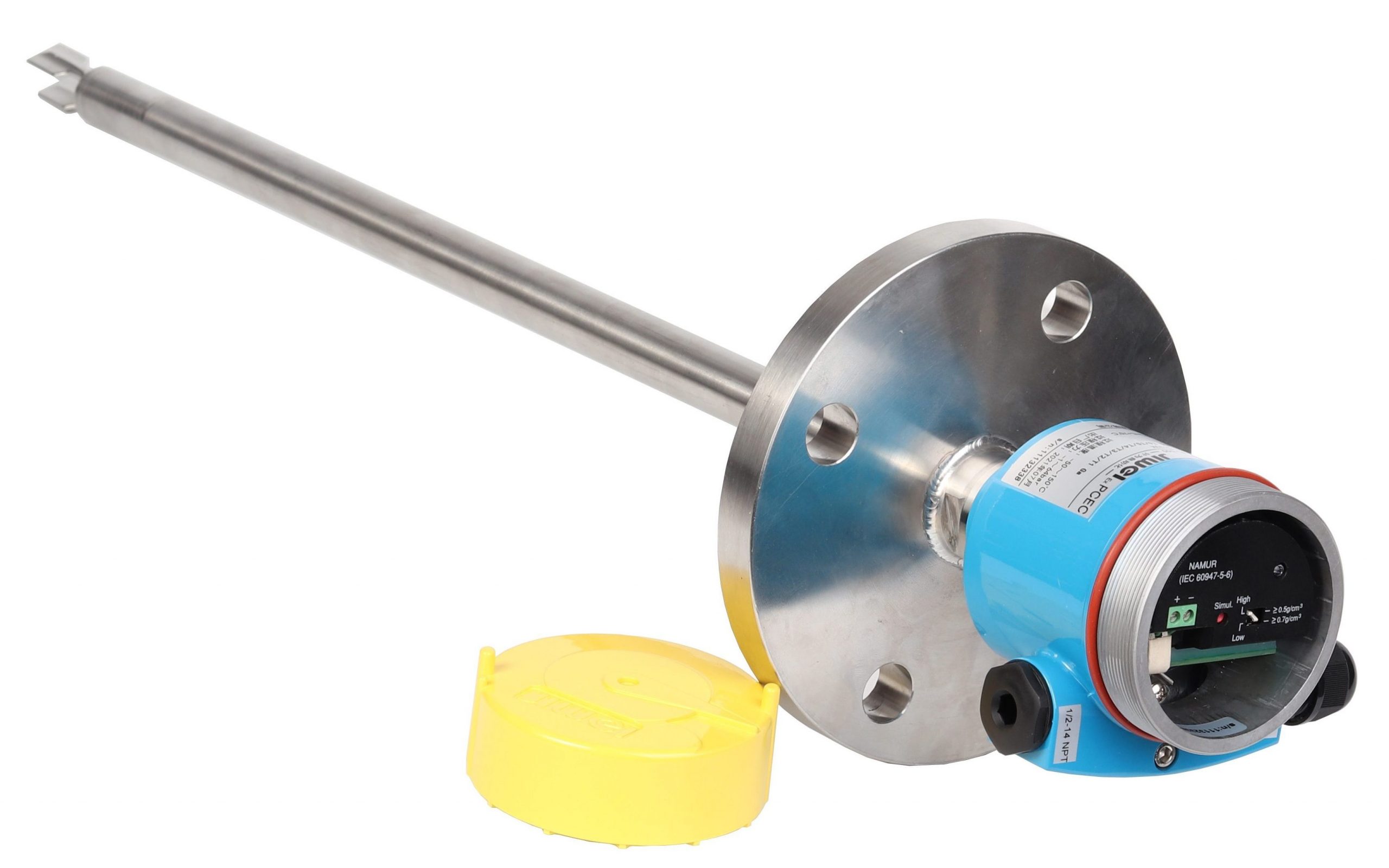

　　因应市场需求，计为音叉液位开关现已研发出NAMUR输出音叉液位开关供用户选择，更好地满足用户防爆方面的不同需求。
