超高温射频导纳料位开关安装需注意哪些事项

　　射频导纳料位开关多用于对粉尘、煤灰、固体颗粒和粘附性物料等的测量，尤其适用于电厂除尘器的灰位控制与灰库的料位控制。计为自动化自主研发设计和生产的射频导纳料位开关现有通用型、防护型、缆绳型、超高温型四类型号。为能帮助大家更好地使用射频导纳料位开关，本文以探头采用耐高温陶瓷材料，过程温度高达450℃，行业领先的Cape-11H超高温型射频导纳料位开关的安装为例，谈谈超高温射频导纳料位开关在安装时需要注意的主要事项。

　　一、安装方式

　　1．水平安装

　　除Cape-11R缆绳型射频导纳物位开关不能进行水平安装外，一般的射频导纳料位开关都可采取水平安装的方式进行安装。同时，采取水平方式安装，能够有效确保测量的准确性。

　　但如果现场工况允许几厘米的测量误差，则安装时应将仪表向下倾斜约20°，这样就可避免因物料在探头上的堆积而造成的测量误差。

　　水平安装时，如果物料冲击力较大，为避免仪表因冲击受损，可通过在仪表上方增加防护挡板的方式进行保护。

　　如图1所示，a为常用防护挡板类型，如果被测介质为粗糙或具有很大磨损性的物料，可以选择b种凹型防护挡板。这种防护挡板能够让物料堆积在凹槽内，从而有效减少物料对挡板的冲击，使防护挡板的使用寿命得以延长。

　　2．垂直安装

　　在进行垂直安装时，为避免圆柱容器中介质堆角和容器壁自身电抗造成的测量误差，建议将Cape-11H超高温型射频导纳料位开关安装在距离容器壁大于500mm处，如下图3所示。

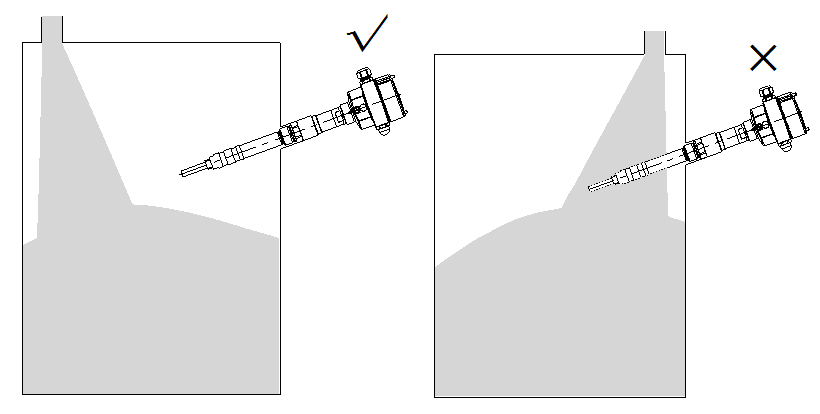

　　二、避开入料口安装

　　Cape-11H超高温型射频导纳料位开关在选择安装位置时，应避免由于安装在入料口位置而造成的测量误差，甚至损坏仪表。

　　三、安装间距

　　为防止仪表之间的探头相互干扰，导致测量不可靠情况的出现，在料仓内需要安装多台仪表时，仪表与仪表之间的安装间距应大于500mm。

　　四、 保护极插入深度

　　在安装Cape-11H超高温型射频导纳料位开关时，应确保探头保护极的插入料仓的深度不低于50mm，以确保仪表的抗粘附功能。

　　一般地，除个别型号和工况的差异，致使安装有所不同外，射频导纳料位开关的安装及其注意事项大体一致。
