蒸汽与粉尘环境对雷达物位计性能的影响与对策
摘要
雷达物位计因其非接触、稳定性高和维护简便的特点，被广泛应用于冶金、化工、电力和建材等行业的料仓和罐体液位测量中。然而，在蒸汽和粉尘浓度较高的环境下，雷达物位计的测量性能常出现虚假回波、信号衰减和测量跳变等问题。本文基于电磁波传播理论，结合权威文献和实际工程经验，深入解析蒸汽和粉尘对雷达波传播的影响机制，探讨不同频段雷达的穿透性能，并通过汽车雾灯的光学类比，形象解释频率选择对信号稳定性的意义，最后提出工程实践中的优化建议。

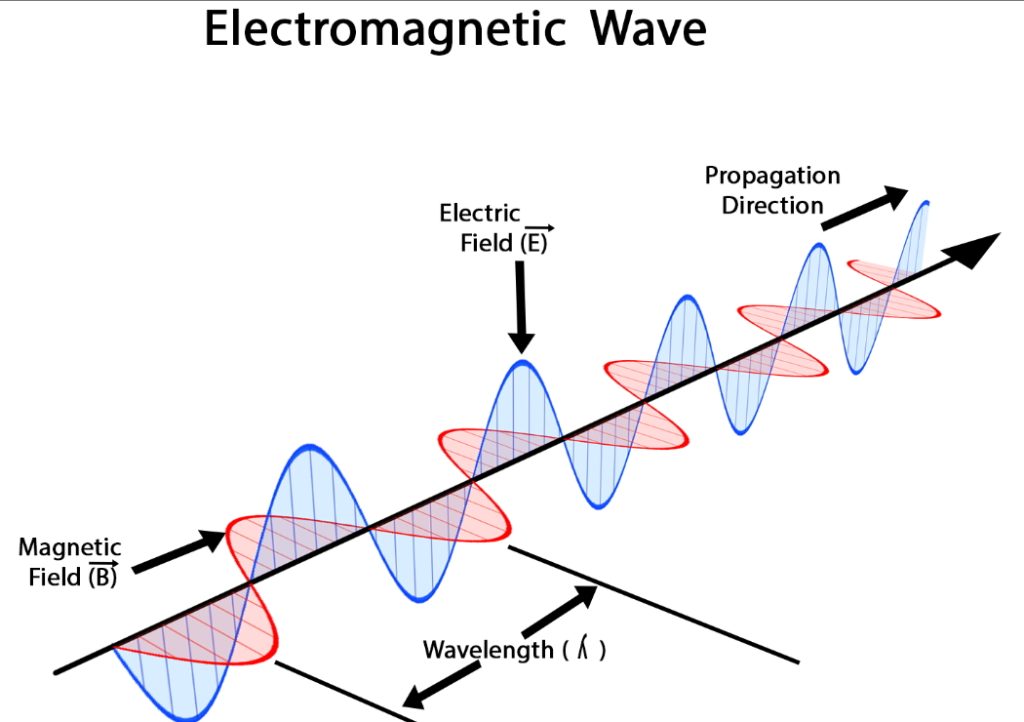

一、电磁波传播基本理论
雷达物位计主要基于FMCW（调频连续波）和ToF（脉冲飞行时间）技术，通过发射一定频率的电磁波，测量电磁波从发射到被介质表面反射返回所需的时间或相位差，从而计算物位高度。
常见工作频率有6 GHz、26 GHz和80 GHz。雷达波的传播效率和测量精度受制于传播路径的电磁环境，包括介质的介电常数变化、多相介质的非均匀分布以及传播路径中的障碍物。
二、蒸汽环境的影响机制
2.1 水蒸气的分子吸收与频率相关性
蒸汽中水分子的分子结构导致其对特定频率的微波产生共振吸收，尤其在22 GHz和183 GHz附近吸收最为明显。
国际电信联盟发布的ITU-R P.676-12报告指出：
“Water vapor causes severe attenuation of microwave signals, especially at frequencies above 50 GHz, due to resonance absorption near 22 GHz and 183 GHz.”
这一机制意味着高频雷达波在蒸汽环境中会产生明显的能量损耗，影响信号的强度和稳定性。
2.2 实测数据支持
在这一理论基础上，Fernández et al. (2010) 对毫米波在含水蒸气环境中的衰减进行了实验测量，发表在《International Journal of Infrared and Millimeter Waves》：
“Our measurements show that millimeter waves at 80 GHz can experience attenuation of up to 1.5 dB/m in vapor environments with 7 g/m³ water content.”
这表明，80 GHz雷达在饱和蒸汽环境中的信号衰减非常显著，需要通过硬件设计和软件算法予以补偿。
2.3 湿蒸汽中的液滴散射
蒸汽遇冷易形成微小液滴，形成类似雾霾的“云雾效应”，根据Mie散射理论，当液滴尺寸与雷达波长相近时，会产生强烈的散射和能量衰减，进一步加剧信号不稳定。
三、粉尘对雷达信号的复杂干扰
粉尘对雷达信号的影响主要体现在：

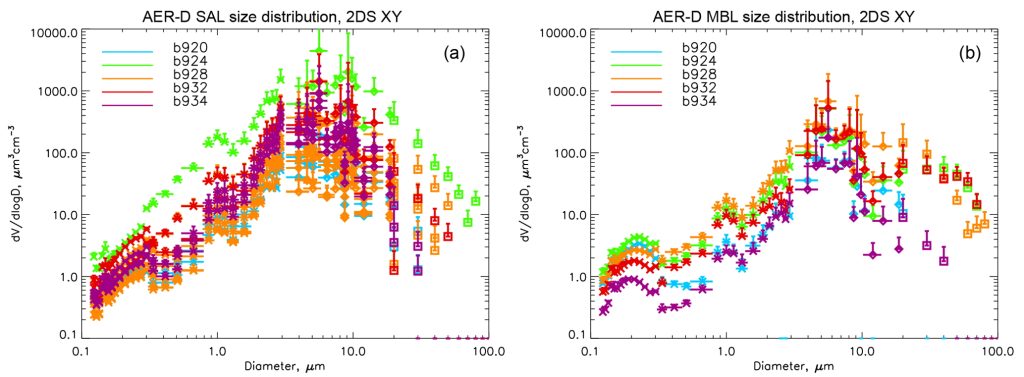

- 散射效应：粉尘粒径分布广泛，部分粒径接近或大于波长，导致Rayleigh或Mie散射，信号被分散，降低有效回波强度。
- 多径干扰：粉尘与罐体壁、支架等反射物形成复杂多径回波，产生虚假峰值，干扰信号识别。
- 噪声提升：杂散反射与环境噪声增加，导致信噪比下降，易产生测量跳变。
研究表明，粉尘浓度大于2 g/m³时，80 GHz雷达的虚假回波概率明显增加（Zhou et al., 2018），对测量精度构成挑战。
四、频率选择的工程类比——汽车雾灯

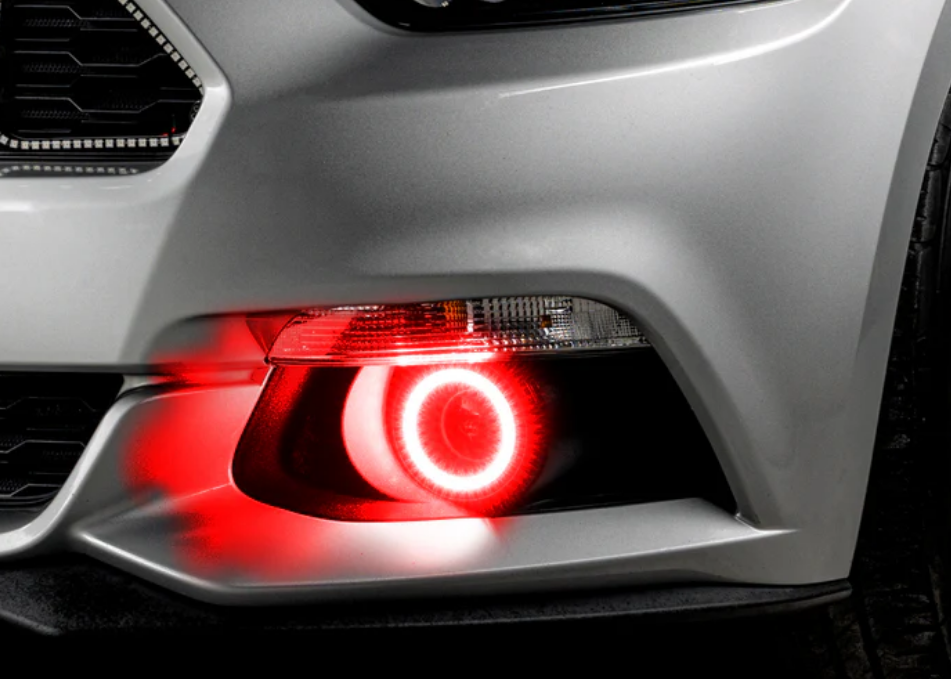

在汽车设计中，浓雾天气驾驶时常用红色雾灯而非远光灯，因红光波长长（约650 nm），能更好穿透雾霾中的水滴散射，而蓝光和白光波长较短，更易被散射反射。
同理，雷达波频率与波长影响其在蒸汽和粉尘中的穿透性能：
- 低频雷达（如6 GHz，波长约5 cm）波长长，穿透能力较强，但分辨率较低，且体积较大。
- 高频雷达（如80 GHz，波长约3.75 mm）波束窄，分辨率高，适合复杂环境探测，但信号对水蒸气和粉尘吸收散射更敏感。
Li et al. (2021) 的研究进一步对比显示，6 GHz频段的平均信号衰减约为0.7 dB/m，明显优于80 GHz频段的2.1 dB/m，但现代80 GHz雷达通过算法补偿和硬件优化大幅提升实际测量稳定性。
五、工程实践中的对策与建议
| 工况类型 | 推荐频率 | 关键设计与技术对策 |
|---|---|---|
| 高饱和蒸汽环境 | 80 GHz（优化型） | 应用蒸汽补偿算法，采用高动态范围接收器，优化发射功率 |
| 高粉尘浓度环境 | 80 GHz（增强滤波） | 采用狭窄波束角抛物面天线，结合多模态回波识别算法 |
| 蒸汽与粉尘混合工况 | 结合硬件与软件优化 | 加装空气吹扫装置，采用PTFE涂层防粘附设计，集成智能滤波 |
| 复杂结构/空间限制 | 80 GHz | 波束窄，有效避开支架、桨叶等障碍物，支持多点校准与算法调优 |
六、结语
蒸汽和粉尘环境为雷达物位计带来严峻的测量挑战，这不仅是电磁波传播物理现象的体现，更是系统工程设计和智能算法创新的试金石。虽然80 GHz雷达面临更高的水汽和粉尘吸收，但依靠先进的发射接收技术和软件补偿，完全能实现工业级稳定测量。理解电磁波的频率依赖特性，结合工程经验与权威数据支持，才能选择出最适合复杂工况的物位测量方案。
正如汽车在浓雾中选择红色雾灯，工程师应根据现场介质特性和环境因素，合理选择和调优雷达物位计的频率和算法，确保测量精度与设备可靠性。
参考文献
- Fernández, A. R., Pantoja, M. F., & Rodríguez, R. A. (2010). Millimeter wave attenuation by water vapor and oxygen in realistic environments. International Journal of Infrared and Millimeter Waves, 31(4), 357–368. https://doi.org/10.1007/s10762-009-9560-1
- Zhou, Y., Wang, X., & Chen, H. (2018). Dust Interference Evaluation in Radar Level Measurement Using Multimodal Echo Recognition. IEEE Sensors Journal, 18(15), 6291–6299. https://doi.org/10.1109/JSEN.2018.2846241
- Li, Y., Zhang, W., & Tan, K. (2021). Analysis of Radar Frequency Selection for Dusty Industrial Environments. Sensors and Actuators A: Physical, 323, 112648. https://doi.org/10.1016/j.sna.2021.112648
- ITU-R Recommendation P.676-12. (2021). Attenuation by atmospheric gases.
