计为Ring-11音叉液位开关替换西门子音叉限位开关：液位测控升级案例
在化工及过程工业中，关键储罐的液位测量直接影响设备安全、工艺稳定和生产连续性。长期以来，西门子音叉限位开关凭借成熟技术和简单结构被广泛应用于储罐、分离罐及各类工艺容器。但随着工业自动化水平的提升，企业在使用这些传统设备时逐渐暴露出一些问题，例如信号不够稳定、易受沉积物影响、维护频繁以及系统集成受限等。
近期，山东淄博高新区的化工企业决定对若干关键储罐进行液位测控升级，将原有西门子音叉限位开关替换为计为Ring-11音叉液位开关。该升级不仅提升了测量可靠性，还降低了维护成本，同时优化了与DCS系统的集成效率。
背景：西门子音叉限位开关在实际应用中的局限性

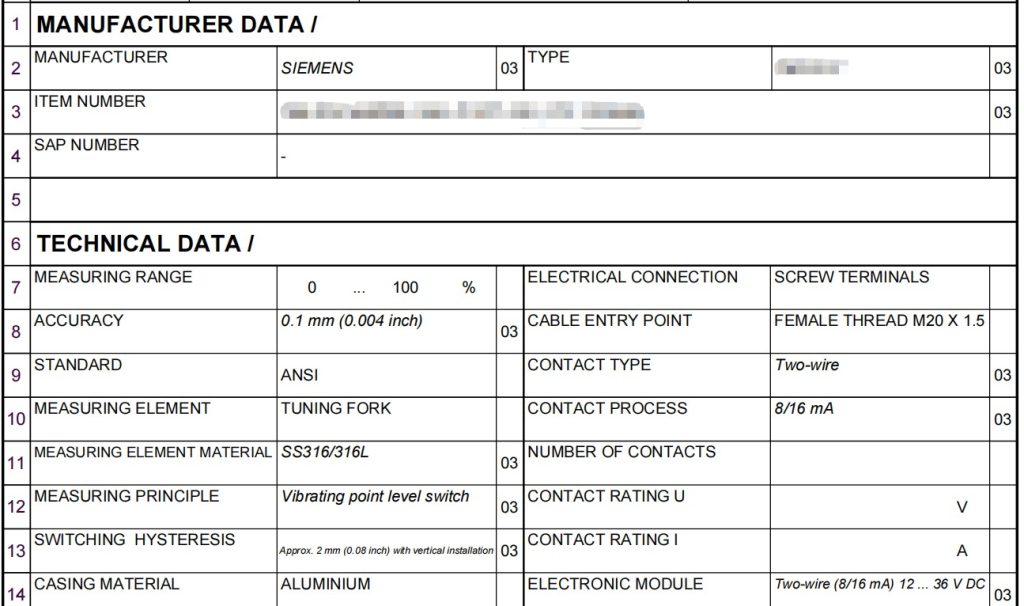

根据现场运行情况和技术数据表，西门子音叉限位开关的主要参数如下：
- 测量元件：调谐叉（Tuning Fork）
- 材料：SS316/316L不锈钢
- 精度：0.1 mm（0.004英寸）
- 开关滞后：约2 mm（0.08英寸）
- 电气接口：螺丝端子，两线制，8/16 mA输出
- 安装方式：标准ANSI法兰或螺纹
- 外壳材料：铝制
尽管技术参数在理论上能够满足一般工艺需求，但在实际应用中，现场工程师发现：
- 检测元件偶尔卡滞：液体中微小沉积物会附着在叉体上，导致灵敏度下降和延迟切换。
- 信号不稳定：震动、液面波动或轻微冷凝可能引起误报警或漏报警。
- 维护频繁：需要定期检查和清洁，增加人工成本。
- 系统集成受限：两线制信号和有限接点类型在与现代DCS系统集成时，兼容性不足。
因此，企业需要一种在动态工况下信号稳定、免维护、易集成的液位测控设备。
技术选型：计为Ring-11音叉液位开关优势
经过对市场上各类液位开关技术对比（包括静压式、电容式及传统调谐叉），企业选定计为Ring-11振动音叉液位开关。
Ring-11液位开关优势解析
- 振动检测技术，响应迅速：Ring-11采用音叉振动原理感知液位变化，对泡沫、轻微沉积或液体粘度几乎不敏感，实现超快响应和极低延迟，保证关键工艺的即时切换。
- 耐腐蚀材料，广泛适用：测量元件选用316/316L不锈钢，适应大部分化学介质环境，长期使用无惧腐蚀，性能稳定可靠。
- 高灵敏度切换：响应快速，在关键液位点提供稳定可靠的信号切换，确保生产工艺安全无误。
- 电气接口与系统兼容性强：支持两线制4–20 mA、8/16 mA输出，轻松集成DCS、PLC及其他自动化控制系统，实现智能化液位管理。
- 出色抗干扰能力：在振动、波动液面或轻微沉积条件下信号依然稳定，相比传统西门子设备，可靠性显著提升。
- 紧凑设计，安装便捷：Ring-11设计小巧，配备标准法兰接口，可直接替换现有仪表，无需拆除管路，大幅缩短停机时间。
独有的功能亮点

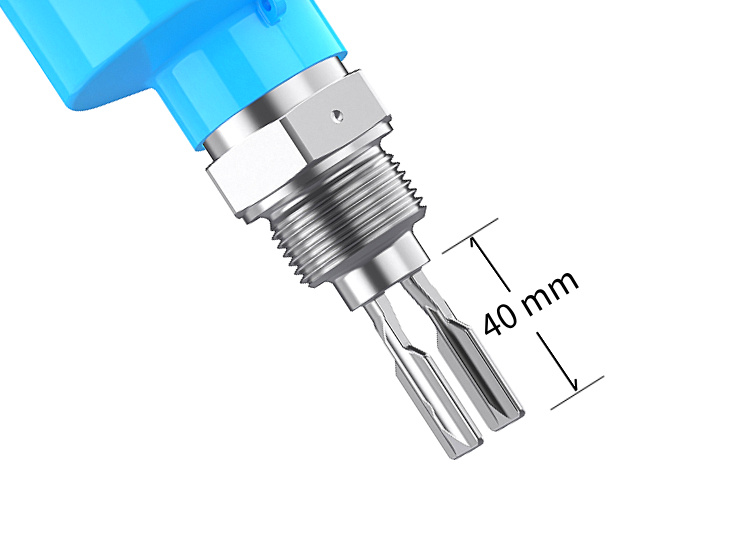

- 超短叉体设计：叉体长度仅40 mm，小巧玲珑，可轻松安装于导管、管道等狭小空间，实现传统仪表难以完成的精准测量。
- 低密度液体测量：采用精密调谐技术，可检测密度低至0.5 g/cm³的液体，突破传统液位开关限制，适用更多特殊介质。
- 强化抗干扰性能：独创抗干扰技术，使仪表在泡沫、气泡、粘稠液体、振动以及液体特性变化等复杂工况下仍能稳定运行，保证测量准确无误。
- 多种输出方式：提供继电器、二线制、NAMUR、晶体管四种信号输出，轻松兼容各种控制系统，灵活应对不同应用需求。
- 权威认证保障：通过SIL2/3、EAC、RoSH、REACH、3C、CE认证，同时具备本安及隔爆（气体与粉尘双防爆）认证，满足全球安全标准，关键工况应用无忧。
- 高可靠性设计：基于振动频率变化原理，结构坚固耐用，性能卓越，可在极端工况下长期稳定运行，满足高要求行业应用。
- 行业标准兼容：符合食品级标准，保证食品、制药等行业中的安全性、卫生性和可靠性。
- 卓越耐温性能：可在最高400℃的高温环境中稳定工作，助力化工、石油、制药等高温工况下的可靠液位监测。
安装与调试

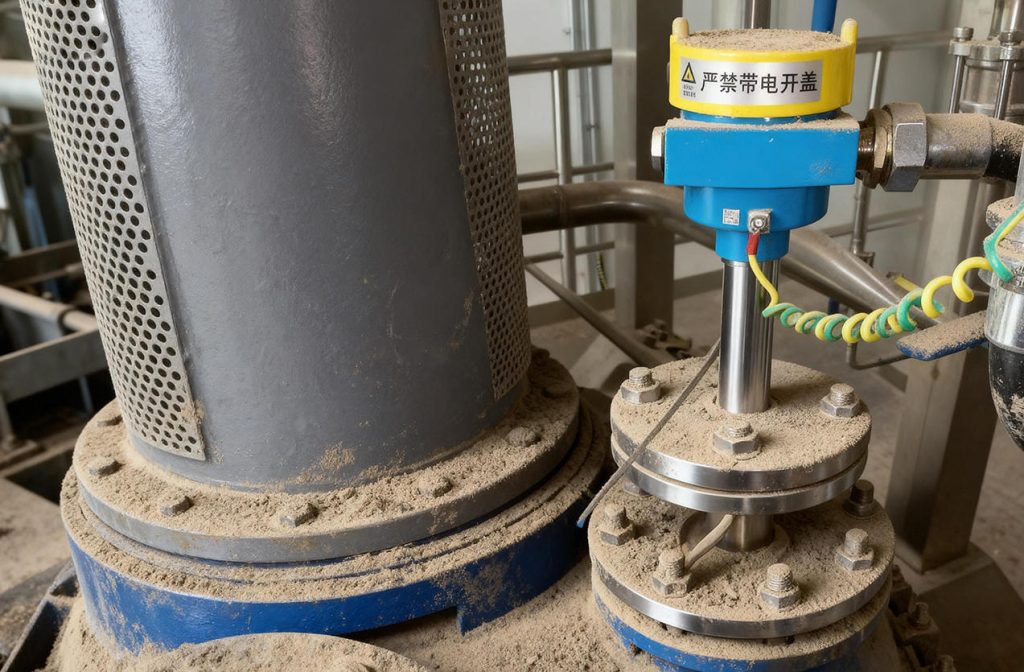

在现场，Ring-11液位开关沿用原西门子设备的安装点顺利完成安装。机械固定方面，设备采用铝制外壳和坚固叉体，可轻松安装于ANSI法兰上，确保稳定可靠。电气接线简便，通过螺丝端子连接，两线制8/16 mA信号可直接接入DCS系统，实现快速集成。校准环节，Ring-11开关滞后仅0.5s，垂直安装即可自动适应，无需额外调试或复杂操作。现场验证显示，在正常及液面扰动条件下，设备响应迅速，动作准确，无误报警发生。整个安装过程高效顺利完成，计划停机时间成功缩短至一天以内，显著提升了现场施工效率与生产连续性。
用户反馈与应用价值
在安装阶段，现场工程师直接利用原有的西门子安装点完成替换，整个过程不到一天便结束。法兰、接线、信号匹配都无需额外改动，调试完成后即能投入运行。与DCS系统的对接也十分顺畅，8/16 mA信号被控制系统准确识别，报警、联锁、趋势曲线都能实时显示。
设备投入运行后，现场技术人员对Ring-11液位开关进行了多轮验证与跟踪。运行半年以来，液位信号始终稳定，没有出现误报警或动作迟滞的情况。尤其是在液面波动和工况切换频繁的阶段，开关仍能准确响应，报警点触发干净利落。维护班组反馈，Ring-11安装后几乎不需要干预，不像旧设备那样需要定期拆下清洗或重新校准，节省了大量维护时间。
生产端反馈最为明显：过去液位信号偶尔波动，会导致泵启停不及时；现在切换动作干净，系统运行更平稳。原本需要安排夜班巡检的工段，如今监控室就能实时掌握状态。技术负责人表示，Ring-11不仅稳定，而且真正“省心”——装上后几乎没出过问题，算得上是一次值得的技术更换。
项目意义
此次替换项目也让企业对液位测控的升级方向有了更直观的认识——从传统机械音叉逐步迈向更高可靠性与智能化的点位检测。Ring-11液位开关在安装和运行中表现出的稳定性与兼容性，证明这种新型设备更适合现代化生产系统。它能够直接接入现有DCS控制系统，无需额外编程或接口改造，方便企业推进数字化改造。设备在泡沫、轻沉积以及管线轻微振动等工况下依然保持稳定工作，基本不需要人工干预，维护工作量显著减少。
更重要的是，现场技术团队认为，Ring-11的设计通用性强，可在厂区内推广使用，替代其他老旧液位开关，实现测量标准统一，后期管理更便捷。经过运行验证，液位检测的准确性和响应速度都有明显提升，泵的启停控制、报警与联锁动作更及时可靠，避免了过去偶发的空转和溢流问题。可以说，这次替换不仅是一台仪表的更新，更是企业液位测控向高可靠、智能化方向迈出的关键一步，也为同类型化工企业提供了值得借鉴的经验。
