仪表人员容易忽略的10个安装距离是什么？

　　现场仪表一出现波动，很多时候先想到校表。表拆下来一校，零点正常，精度也没问题。装回去一运行，数据又开始晃。

　　这种情况见得多了，安装位置就得往前查。流量计离弯头近不近，调节阀放在哪一边，导压管有没有坡度，温度套管伸进去多少，雷达离罐壁多远，这些地方看着只是差一点距离，运行起来差别就出来了。

　　D、DN都和管径有关。比如DN100，10D现场可以先按1m左右去看。仪表安装的这10个距离尺寸，可以进行简单排查。

一、电磁流量计

　　电磁流量计前面如果刚好有弯头、三通、阀门，流场一般都还没稳下来。现场先看一个常用尺寸：上游5DN，下游2DN。

　　DN100管道，上游大约500mm，下游大约200mm。如果这500mm里面刚好塞了一个弯头，或者刚做完变径，流量显示有波动时，这一段先查。

　　现在有些电磁流量计对短直管适应得更好，所以5DN、2DN主要拿来做现场筛查。看到距离偏小，再结合具体型号看。

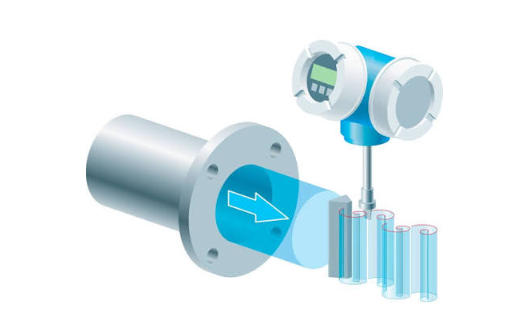

二、涡街流量计

　　涡街流量计对前面的流场更挑。

　　一个90°弯头放在上游，可以先看：上游10D，下游5D。

　　DN100管道，上游大约1m，下游大约500mm。如果前面连续两个弯头，而且方向还不一样，上游就可以往20D看。DN100就是大约2m。这种空间双弯头很容易带出旋流。

　　蒸汽流量忽高忽低、瞬时量老在晃，顺着流向往前看，前面如果正好是两个弯头，这个位置就很可疑。

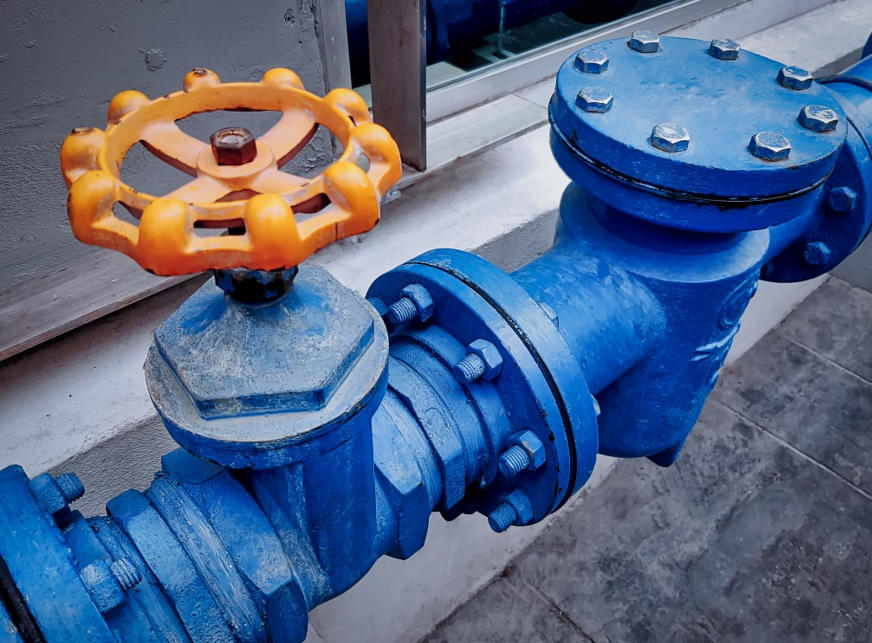

三、涡街流量计和调节阀

　　调节阀开度一变，阀后流场跟着变。

　　开度小的时候更明显，介质从阀芯出来，流速一下变高，后面一段管子里流场会比较乱。

　　调节阀放在涡街后面时，两者之间先看5D左右。

　　调节阀放在涡街前面时，两者之间先看20D左右。

　　DN100管道很好换算：阀在后面，看500mm左右；阀在前面，看2m左右。现场碰到阀门一动作，流量显示马上跟着晃，这两个设备之间的距离先量一下。

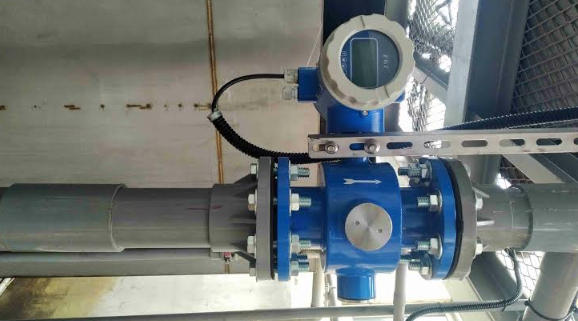

四、泵出口到电磁流量计

　　泵出口后面这段管路，流场往往不太安静。离心泵可能带旋流。往复泵、隔膜泵、柱塞泵，还会带脉动。所以泵出口后面装电磁流量计，先看前面到底留了多少直管。常规情况下，可以先从5DN左右看。DN150管道，5DN大约750mm。

　　有些现场是泵出口出来一个止回阀，接着一个弯头，再来一个变径，后面马上就是流量计。这种布置看着紧凑，流场条件一般不会太好。

　　检查的时候按这个顺序走：先看泵型，再看中间有几个管件，最后量流量计前面的有效直管长度。

五、差压变送器导压管

　　差压变送器这两根导压管，就怕中间兜出高点和低点。现场可以先按：每1m水平距离，做8cm左右高差。

　　液体测量，导压管从变送器往取压口方向逐渐升高。这样气泡容易往工艺管道里走。气体测量，导压管从变送器往取压口方向逐渐降低。这样冷凝液容易往回流。

　　3m水平距离，高差大约24cm。

　　5m水平距离，高差大约40cm。

　　这个尺寸已经不小了，现场一眼基本能看出来。

　　导压管中间出现一个小高点或者小低点，后面就可能积气、积液，测量跟着变。

六、压力变送器和取压点

　　压力变送器和取压点只要有高度差，液柱压力就跟着进来了。

　　计算就是：ΔP=ρgh

　　用水估算，1m水柱大约9.8kPa。比如一台压力变送器量程是0～100kPa，取压点和变送器差1m高，这1m水柱已经接近量程的10%。差2m，大约就是19.6kPa。

　　变送器装在取压点下方，液柱压力会加到变送器这一侧。变送器装在取压点上方，影响方向反过来。

　　现场碰到这种情况很典型：表拿下来校得很准，装上以后一直固定偏一个数。这时候先量高差，再算液柱，往往很快就能找到原因。

七、温度套管

　　温度计外面露多长，参考意义不大，里面伸进去多少才关键。

　　现场先看套管有没有进入管道的1/3～2/3左右。比如DN200管道，套管只伸进去30mm，感温端基本还贴着管壁附近。伸到70～100mm以后，感温端离主管流更近，受管壁温度影响会小一些。小口径管道空间紧，有时会斜着装，就是为了让探头多伸进去一点。

　　还有一点别漏。套管伸得越长，流体冲击也越大。流速高、管径大、压力高的场合，插入深度和套管强度要一起看。

八、混合后的温度点

　　两股温度不一样的介质刚汇到一起，温度不会马上均匀。后面要跑一段距离，温度才慢慢混开。

　　换热器汇流、静态混合器出口这类位置，可以先按25D左右做判断。DN100管道，25D大约2.5m。如果混合点后面300mm就插了一支温度计，这个探头很可能还在测局部温度。支管进主管、冷热介质掺混、喷水减温这些场合，混合距离变化会更大。这时候看流速、温差、流量比更有用。

　　现场如果两支温度计校验都正常，装上去却差几度，先顺着管子往前找混合点。很多问题就在这里。

九、雷达物位计安装位置

　　雷达物位计开孔时，别只看罐顶哪里方便。先量一下雷达探头离罐壁有多远。

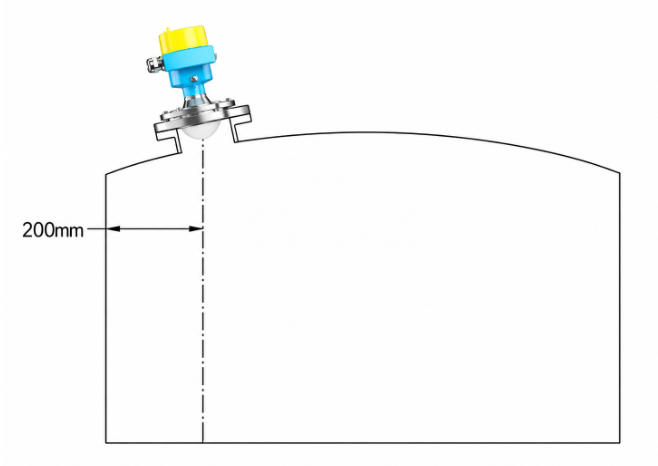

计为JWrada雷达液位计的安装示意图

　　现场可以先看有没有200mm左右以上的距离。

　　罐子比较大时，还可以按罐径的1/6左右做个位置参考。比如直径3m的储罐，1/6大约500mm。量完上面，还得想下面。

　　雷达波束下面如果刚好有盘管、搅拌器、支撑梁、进料管，回波就容易受影响。有些液位很有规律，升到某个高度就开始跳，过了那个高度又正常。这种情况去查罐内结构，经常能在对应高度找到横梁或者盘管。

十、信号电缆和动力电缆

　　仪表信号老是跳，工艺也正常，表也校过了，这时候别忘了去看桥架。

　　信号电缆和动力电缆长距离平行走，先看两边有没有200mm左右的间隔。

　　4～20mA信号线、热电偶补偿线、通信线，旁边如果紧贴着动力电缆或者变频器输出电缆，干扰就容易进来。

　　两类电缆要交叉，尽量接近90°。

　　空间确实紧，可以用独立桥架、金属隔板、屏蔽、接地来处理。

　　现场有一种现象很典型：电机一启动，模拟量跟着跳；变频频率一改，通信状态也跟着变。碰到这种情况，先去看看桥架。

小结

　　电磁流量计：前5DN、后2DN。

　　涡街流量计：单弯头前10D、后5D，空间双弯头前20D。

　　调节阀在涡街前面：先看20D左右。

　　导压管坡度：每1m看8cm左右。

　　水柱压力：1m大约9.8kPa。

　　温度套管：先看1/3～2/3管径。

　　部分混合场景：先看25D左右。

　　雷达离罐壁：先看200mm左右。

　　信号线和动力线：平行敷设先看200mm左右。

　　这些数主要用来现场筛问题。不同仪表结构、厂家和工况会给出不同数值，现场先靠这些数据筛问题，再打开对应型号的安装手册确认，排查效率会高很多。
