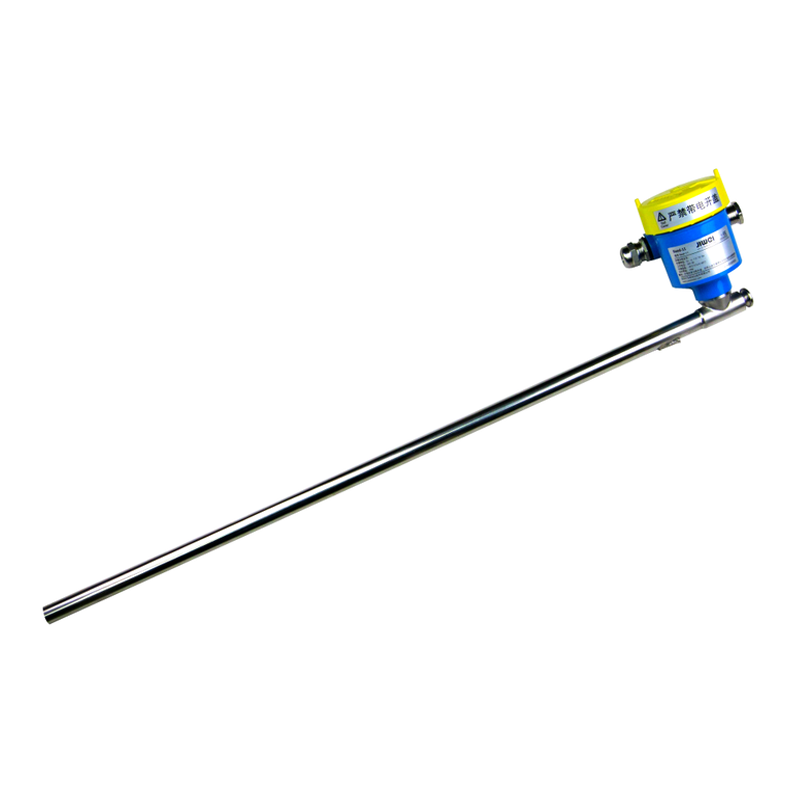

Reed-11/Reed-21S干簧管远传变送器与Flap-11系列磁翻板液位计配套使用,将现场的液位信号以4~20mA的电流形式远端传送回机房或控制室,达到远程掌握罐体的液位高度,便于实时实施控制的目的。
当浮筒里面的浮子随着液位变化而上下移动时,浮子中的磁钢所在的位置将改变干簧管中磁开关的闭合状态,只有在磁钢作用范围内的干簧管闭合,其它都处于开路状态,从而改变回路的电阻值。浮子的位置相当于电位器的滑动点,随着浮子的位置变化,引起电阻值变化,输出电压随之变化,通过电流/电压转换,转化为4~20mA电流信号输出。变送器的分辨率通常有±5mm和±10mm两种,精度越高,使用干簧管的数量越多。
(1)采用进口塑封干簧管,寿命长。
(2)采用进口TI单片CLT技术芯片完成电压电流转换,实现4~20mA输出。
(3)采用高性能CPU和进口芯片,实现4~20nA+Hart输出。
(4)通过SIL2/3认证和隔爆、本安双重防爆认证。
(5)防护等级高,可达IP66/IP67。
(6)外管采用304材质,抗腐蚀强。
分辨率 |
±5mm/±10mm |
回路供电 |
10~36V DC |
工作温度 |
-50~150℃ |
环境温度 |
-20~50℃ |
SIL认证(Reed-21S) |
SIL2(HFT≥0)/SIL3(HFT≥1) |
防爆等级 |
隔爆型Ex d IIC T6 Gb |
本安型Ex ia IIC T6 Ga |
|
防护等级 |
IP66/IP67 |
电器接口 |
1/2″NPT或M20×1.5 |
与Flap-11系列磁翻板液位计配合使用,输出4~20mA信号,实现液位的实时监控。

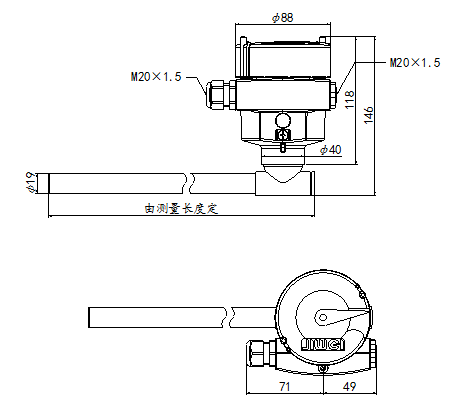

![Reed-11干簧管远传变送器尺寸图 Reed-11干簧管远传变送器](https://www.jiweimeter.cn/wp-content/themes/module/themer/assets/images/lazy.png)

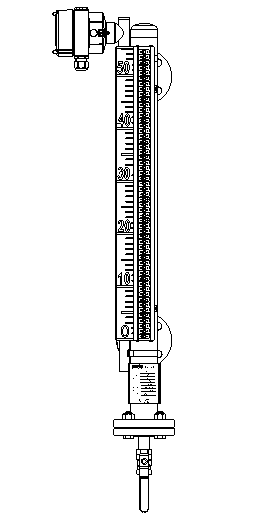

![干簧管远传变送器安装示意图 Reed-11干簧管远传变送器](https://www.jiweimeter.cn/wp-content/themes/module/themer/assets/images/lazy.png)
(与磁翻板液位计配套使用)
