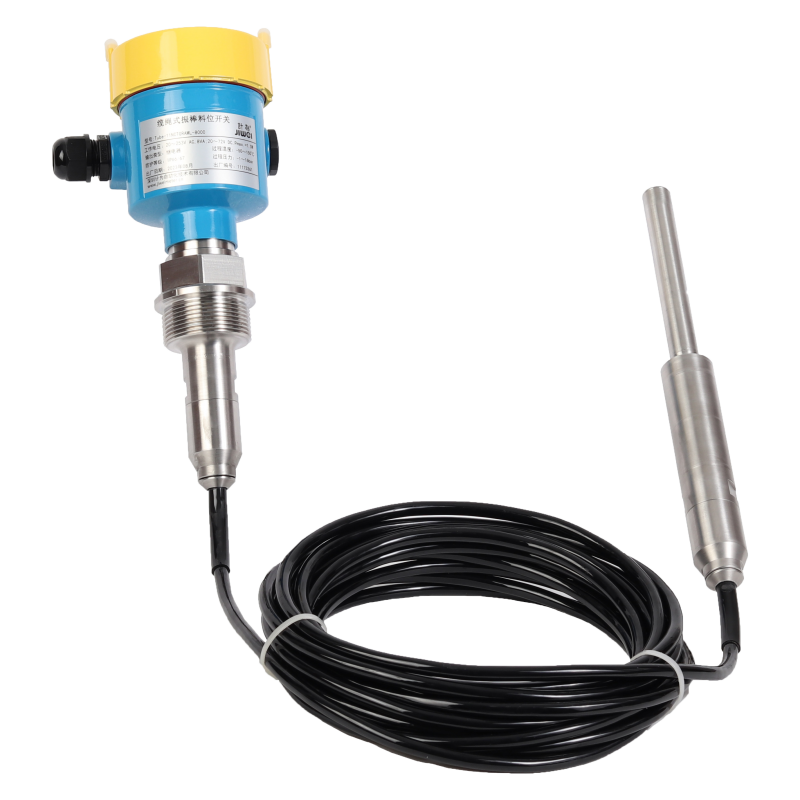

Tube-11缆绳型振棒料位开关

　　缆绳型振棒料位开关加长部分采用柔性电缆连接，最长可达20米。固体粉料在下料或者堆积过程中会产生挤压机械式负荷，与一体杆式比，缆绳型可大大减小挤压负荷对其产生的磨损，增加使用寿命，提高产品可靠性。

工作原理

　　Tube-11缆绳型振棒料位开关的振动探头采用独特的内外嵌套设置的双管设计，通过将内外振动管的谐振频率调节到完全一致，使得产品具有极高的可靠性和检测灵敏度，可测介质密度低达0.02g/cm³。产品采用压电器件实现振动的驱动与检测，使内外管在完全一致的谐振频率下产生共鸣。当振动棒与被测物料接触时，接触物料的外管谐振频率发生变化，从而破坏内外管的共鸣条件，使得振动探头的振幅明显减小，压电检测器件输出信号幅度也随之减小，信号变化由智能电路检测分析并输出一个开关信号。

（1）双管探头设计，国内首创。

（2）加长部分采用柔性电缆连接，最长可达20米。

（3）探头经过精密调谐，检测灵敏度高，可测介质密度低至0.02g/cm³，适用于绝大部分固体物料测量。

（4）具有较大挂料和粘附冗余，能很好适应粘稠或易挂料介质的测量。

（5）丰富的自诊断功能，能准确定位故障信息。

（6）可大大减小挤压负荷对其产生的磨损，增加使用寿命，提高产品可靠性。

（7）安装简单，无需校准。

（8）通过CE和粉尘隔爆、粉尘本安、气体隔爆、气体本安防爆认证。

（9）采用抗腐蚀性强的材料：316L、318S13。

适用物料	介质类型	粉末、颗粒状固体物料^①
适用物料	介质密度	≥0.02g/cm³
探头参数	振动频率	接近360Hz
	探头长度	125mm
	探头直径	16mm
开关延迟	接触物料	0.5s
开关延迟	没有物料	1s
电源	继电器输出型	20～253V AC/20～72V DC
	二线制型	10～36V DC
	最大功率消耗	8VA（AC）； 1.5W（DC）
信号输出	继电器	双刀双掷，5A/253V AC/24V DC
信号输出	二线制	8mA/16mA，报警<2.3mA
工作环境	过程压力	-1～16bar
	过程温度	常温-50～150℃，高温-50～250℃，超高温-50～400℃
	环境温度	-40～80℃
	储存和运输温度	-40～80℃
冷却规格和参数（只适用于Tube-11超高温型）	冷却进气管	6×4规格(外径6mm)PU气管
	冷却气压	0.8Mpa
	冷却气体最小流量	需调试^②
过压保护	继电器输出型	类别III，级别I
过压保护	二线制型	类别III，级别II
安全认证	防护等级	IP66/IP67
	防爆等级	隔爆：Ex d IIC T6~T1 Gb，Ex tD A21 IP66 T80~440℃ 本安：Ex ia IIC T6~T1 Ga，Ex iaD 20 T85~450℃
	CE	LVD证书和EMC证书
材质	外壳	铝合金、不锈钢
	接地端子	316L
	过程连接	316L
	探头	316L、318 S13
	过程密封	克林格C-4400垫片

注：①颗粒大小最大20mm，此时要求介质密度<0.05g/cm³。

②用附带的口哨扣住排气嘴，并使口哨出气孔一侧的内壁紧贴排气嘴外壁放置，缓慢增加冷却气体进气量，直到口哨发出号声为止，此时对应的冷却气体流量为最小流量。

（1）煤电厂半干法脱硫装置反应产物料仓（CaSO₄、CaSO₃混合物）的料位测量。
　　①挂料冗余大，很好地解决了CaSO₄、CaSO₃混合物粘附的难题。
　　②CaSO₄、CaSO₃混合物湿度变化引起的介电常数不稳定，而振动式物位开关的测量与介电常数无关，能实现高可靠性测量。
（2）电厂燃烧系统环保燃料仓。
　　木屑、秸秆颗粒密度低至0.1g/cm³，超出一般物位开关的可测密度范围，而本产品在密度0.02g/cm³以上都能可靠工作。
（3）电厂除尘电袋与输灰系统的灰斗、仓泵。
　　本产品探头长度仅125mm，显著减少探头受物料冲击的面积，大大降低因物料冲击造成的探头损坏。
（4）氧化铝料仓料位测量。
　　氧化铝颗粒的比重较大，现场工况磁场较强，环境恶劣，对物位测量仪表的要求较高，而计为振棒料位开关的产品质量媲美进口，可实现高可靠性测量。
（5）煤仓收灰装置（粉煤灰料仓）测量。
（6）PVC颗粒储料仓、包装线料仓监控。
（7）活性炭颗粒测量。
（8）玻璃碎块料位测量。
（9）其他过程温度不超过150℃的粉末、颗粒料位测量。
