Ring-11超高温音叉液位开关
针对工业过程温度超高、环境复杂的挑战，深圳计为自动化技术有限公司创新性地研发了具备水冷与气冷双重冷却技术的Ring-11超高温音叉液位开关。该产品不仅实现了400℃极限温度下的稳定测量，还通过智能散热设计显著延长了仪器寿命，填补了国内超高温液位测控技术的空白，具备在高温关键领域替代进口高端设备的实力。
针对过程温度超过280℃的苛刻工况，深圳计为自动化技术有限公司在原有Ring-11音叉液位开关的基础上，成功研发出具备水冷（气冷）功能的Ring-11超高温音叉液位开关。该产品可在最高400℃的极端高温环境下长期稳定运行，填补了国内在超高温液位测控领域的技术空白，具备在关键工况中实现进口产品替代的能力。

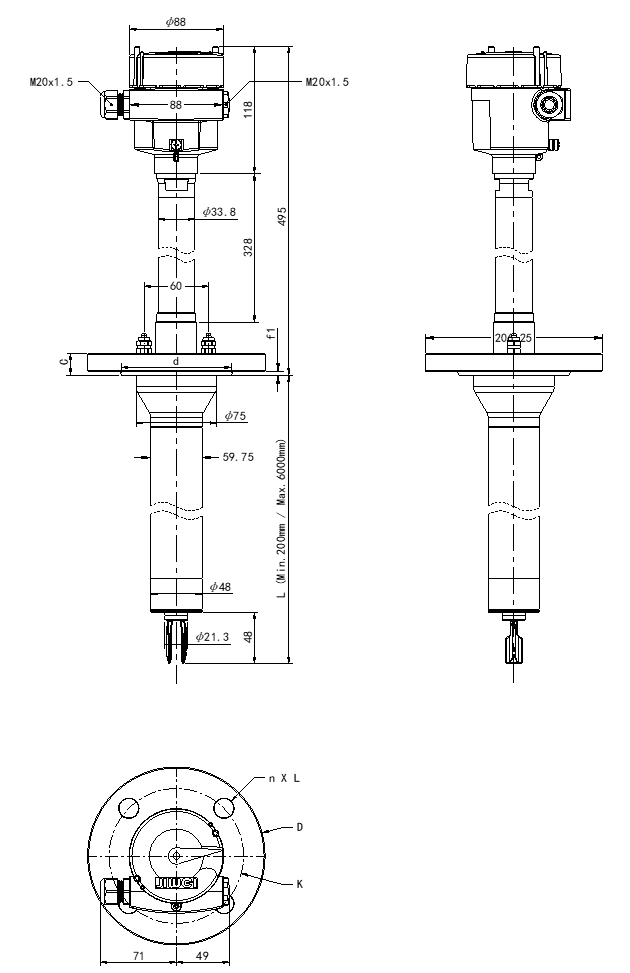

Ring-11超高温音叉液位开关的工作原理与常规Ring-11音叉液位开关完全相同。该产品在原有高温结构基础上，创新性地外加一套冷却套管结构，用于应对超高温工况下的可靠测量需求。
冷却套管一端与过程连接（法兰）焊接固定，设有进气或进水通孔与出气或出水通孔；另一端则连接至振动探头。冷却介质（气体或水）通过连接在法兰上的毛细铜管通入，沿铜管精确导流，直接送达音叉振动区域，有效降低探头温度。
该设计可将压电陶瓷片及高温导线组件的工作温度控制在允许范围内，从而确保Ring-11音叉液位开关在高达400℃的极端工况下仍可实现长期、稳定、可靠的液位测量。
● 超高温适应，过程温度最高达400℃：采用创新水冷/气冷结构设计，有效保护内部元件，确保设备在极端高温环境下长期稳定运行，突破行业温度上限。
● 紧凑型结构，适用于狭小空间安装：叉体长度仅40mm，结构小巧，特别适合用于管道等空间受限场合，提升现场适配性。
● 支持低密度液体测量：经过精密调谐设计，可测最低密度达0.5g/cm³，满足多种轻质液体的液位控制需求。
● 出色的抗干扰性能：可有效抵御泡沫、气泡、粘稠物、振动等因素影响，确保测量信号稳定可靠。
● 多种输出方式，系统兼容性强：提供继电器、二线制、NAMUR和晶体管输出，便于集成至各种工业控制系统中。
● 通过多项权威认证：已获得SIL2/3功能安全认证（国家认监委官网可查）、CE、3C、气体粉尘双防爆（本安/隔爆）等资质，确保在严苛工况下安全运行。
● 符合食品与制药行业标准：满足HACCP、3A等卫生规范，适用于食品、饮料、制药等对洁净度要求高的行业。
● 频率变化检测原理，稳定性高：采用频率变化原理判断液位状态，工作可靠，维护量低，适用于连续测控场景。
| 适用液体 | 密度 | ≥0.5g/cm3 |
| 粘度 | 0.1～10000mPa.s① | |
| 流速 | 最大6m/s | |
| 探头参数 | 表面光洁度 | Ra<0.5μm② |
| 振动频率 | 接近1200Hz | |
| 叉体长度 | 40mm | |
| 精度 | 测量偏差 | ±1mm |
| 延滞性 | 2mm | |
| 重复性 | 0.1mm | |
| 开关延迟 | 接触物料 | 0.5s |
| 没有物料 | 1s | |
| 电源 | 继电器输出型 | 20～253V AC/20～72V DC |
| 二线制型 | 10～36V DC | |
| NAMUR | 8.2V DC | |
| 晶体管 | 6～48V DC | |
| 最大功率消耗 | 8VA(AC)；1.5W(DC) | |
| 信号输出 | 继电器 | 双刀双掷 5A/253V AC/24V DC |
| 二线制 | 8mA/16mA，报警<2.3mA | |
| NAMUR | ≤1mA或≥2.1mA， 故障≤1mA | |
| 晶体管 | NPN/PNP | |
| 工作环境 | 过程压力 | -1～64bar |
| 过程温度 | 常温-50～150℃ | |
| 高温-50～280℃ | ||
| 超高温-50～400℃③ | ||
| 环境温度 | -40～70℃ | |
| 储存和运输温度 | -40～80℃ | |
| 过压保护 | 继电器输出型 | 类别III，级别I |
| 二线制型 | 类别III，级别II | |
| 安全认证 | SIL认证④ | SIL2(HFT=0)/ SIL3(HFT=1) |
| 防爆等级 | 隔爆：Ex d IIC T6～T1 Gb | |
| 本安：Ex ia IIC T6～T1 Ga | ||
| 气体粉尘双防爆 ： Ex db IIC T6…T1 Gb + Ex tb IIIC T440℃…T80℃ Db | ||
| CE | LVD证书和EMC证书 | |
| 防护等级 | IP66/IP67 | |
| 材质 | 外壳 | 铝合金、不锈钢 |
| 接地端子 | 316L | |
| 螺纹过程连接 | 316L、哈氏合金C-22 | |
| 法兰过程连接 | 316L、哈氏合金C-22、316L涂层Enamel、ECTFE、PFA | |
| 叉体 | 316L、哈氏合金C-22、316L涂层Enamel、ECTFE、PFA | |
| 过程密封 | 克林格C-4400垫片 |
注：① 条件：当密度为1时的粘度范围。
② 适用范围：仅限于食品级音叉液位开关。
③ 针对超高温工况，采用水冷却设计。
④ 遵循国际标准IEC61508（国标GB/T20438）。
● 石油化工行业
适用于高温储罐、裂解装置、反应器等工艺环节中的液位监测。Ring-11可在400℃高温下稳定运行，确保对高温、高压、易挥发液体介质的安全监控。
● 化工与精细化工
在酸性、腐蚀性或高沸点液体如有机溶剂、反应液储罐中，Ring-11通过结构降温系统，有效应对长期高温冲击，保障液位信号连续可靠。
● 热电与能源行业
适用于导热油罐、冷凝水箱、锅炉补水系统等高温液体设备中，提供稳定的液位开关信号，优化热能系统效率，防止干烧或溢流风险。
● 环保与垃圾焚烧行业
在焚烧炉高温渗滤液收集、余热锅炉冷却水系统等应用场合，Ring-11可保障液位监控稳定，提升运行安全。
● 冶金与钢铁行业
适用于连铸冷却水、高温润滑油、除尘系统水箱等设备，面对强热辐射与高电磁干扰环境，Ring-11依然能准确输出液位状态，满足严苛生产要求。
● 建材与水泥行业
用于预热塔清洗系统、窑尾排液、助磨剂高温储罐等环节，提供连续稳定的液位控制信号，适应工况温度远超300℃的生产环境。
● 新能源行业
应用于锂电高温电解液储罐、有机溶剂回收系统等装置中，保障高温易燃液体的液位控制安全，助力生产系统稳定高效运行。
注意事项：
- 音叉液位开关在安装时，音叉面应与介质运动保持平行，如图一、图二所示。
- 音叉液位开关应避免安装在液体的进出口，以免造成损坏或误动作，如图三、图四所示。
