雷达物位计二线制、四线制、六线制怎么选？看懂供电与信号，选型少踩坑

　　在雷达物位计选型过程中，很多用户会重点关注量程、频率、精度、天线形式、防爆等级和过程连接，却容易忽略一个非常关键的问题：到底应该选二线制、四线制还是六线制？从外观看，它们可能都是一台雷达物位计，但在供电方式、信号输出、接线方式、系统兼容性和现场维护方面差异明显。选错线制，轻则增加接线和调试成本，重则无法接入PLC、DCS或现场控制系统。

一、什么是雷达物位计的线制？

　　雷达物位计的“线制”，通常指仪表供电和信号输出所需要的接线数量。它并不直接决定测量精度，而是决定仪表如何供电、如何向控制系统传输信号，以及是否具备额外的继电器或开关量输出。

　　常见雷达物位计主要有二线制、四线制和六线制。二线制一般是供电和4-20mA信号共用两根线；四线制通常是电源和信号分开；六线制则多用于既需要模拟量输出，又需要继电器、报警或其他开关量输出的场合。不同厂家定义可能略有差异，最终应以产品接线图和技术手册为准。

二、二线制雷达物位计：最常用，适合大多数连续测量

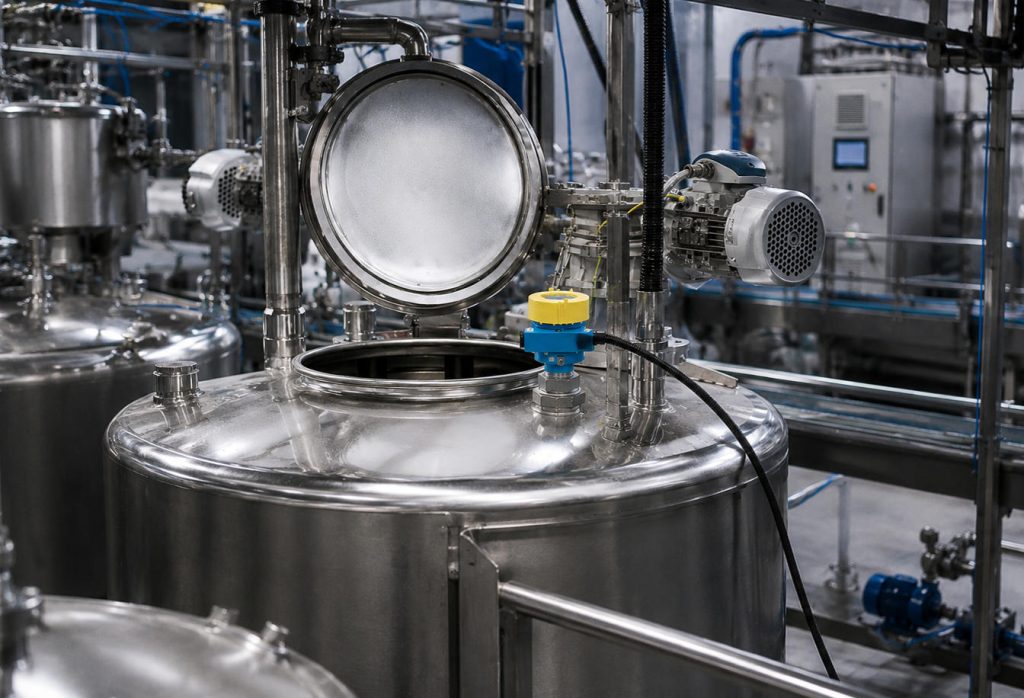

　　二线制雷达物位计是目前工业现场应用最广的一类。它通常采用24V DC供电，两根线同时完成仪表供电和4-20mA信号传输，也可以叠加HART通信。对于DCS、PLC、数采系统或安全栅输入模块来说，二线制接线简单，布线成本低，特别适合储罐、污水池、化工罐、食品料仓等连续物位测量场合。

　　二线制的优势很明显：接线少、施工方便、系统兼容性好、维护成本低。如果现场已有4-20mA模拟量输入通道，二线制雷达液位计通常是优先选择。对于防爆区域，二线制仪表也更容易与本安安全栅、隔离栅或防爆系统配合。

　　但二线制也有一定限制。由于供电和信号共用回路，可用功率相对有限。如果现场工况复杂，例如大量粉尘、强蒸汽、强搅拌、长量程、高频刷新、复杂显示或多输出需求，二线制仪表可能在功能扩展方面不如四线制或六线制灵活。

　　因此，如果你的应用只是需要连续输出液位、料位或距离信号，并接入PLC/DCS进行显示和控制，二线制通常是最经济、最稳定的选择。

三、四线制雷达物位计：供电更强，适合复杂工况

　　四线制雷达物位计通常将电源和信号分开接线。例如两根线用于仪表供电，另外两根线用于4-20mA输出、RS485、Modbus或其他信号输出。也有部分四线制仪表采用220V AC或24V DC独立供电，再提供独立模拟量信号。

　　四线制的最大优势是供电能力更强，仪表运行更稳定，功能扩展空间更大。对于长量程雷达物位计、高温高压工况、强粉尘料仓、复杂罐体结构、带现场显示和多种通信输出的应用，四线制往往更合适。尤其是固体料位测量中，粉尘、堆角、虚假回波、料面波动都可能增加信号处理难度，独立供电有助于仪表保持更强的发射、处理和显示能力。

　　四线制也适合现场已有独立电源，且控制系统希望接收隔离信号的场合。例如某些老旧系统不支持回路供电，或者现场需要220V AC供电，这时四线制雷达物位计更容易集成。

　　不过，四线制的缺点也很明显：接线更多，施工和调试成本更高；防爆区域内还需要考虑电源、防爆接线盒、电缆密封和认证匹配。如果只是普通液体储罐测量，选择四线制可能会造成不必要的成本增加。

四、六线制雷达物位计：适合报警、联锁和多输出需求

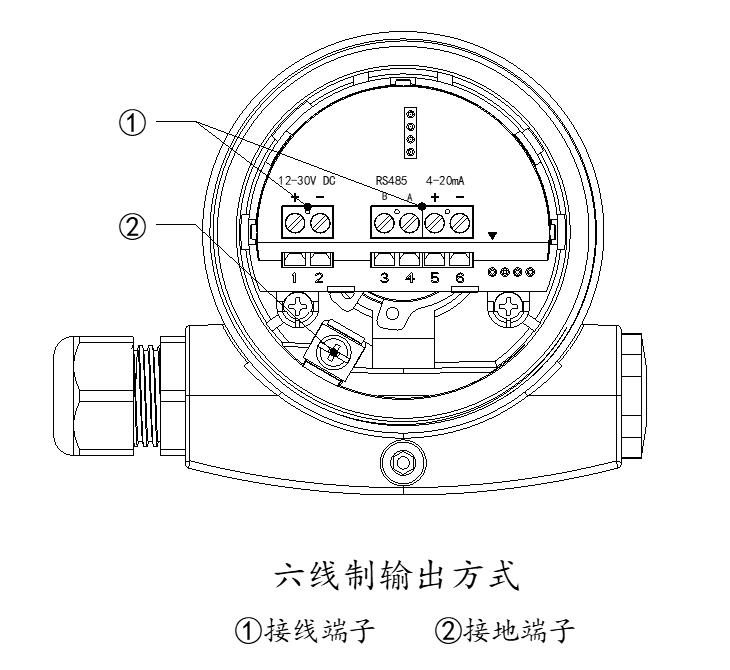

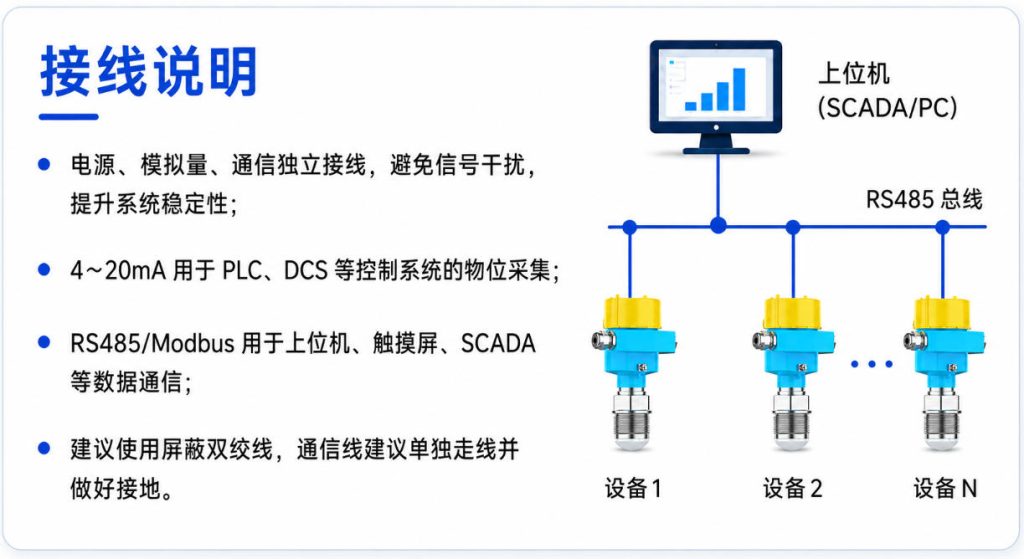

　　六线制雷达物位计并不是所有厂家都有统一定义，但在工程应用中，六线制常见于“独立供电 + 模拟量输出 + 继电器输出”或“供电 + 多路开关量输出”的结构。简单理解，六线制通常不是为了提高基本测量精度，而是为了提供更多输出功能。

　　例如，用户既希望雷达物位计连续输出4-20mA信号，又希望仪表本体直接提供高液位报警、低液位报警、泵启停控制或现场声光报警联锁，这类场合就可能需要六线制。它可以减少外部控制器逻辑，适用于小型控制系统、独立储罐、现场就地控制或改造项目。

　　六线制的优势是功能集中，输出灵活，可以同时满足测量和报警控制需求。但它的选型也要更加谨慎。首先要确认继电器触点容量，例如AC/DC电压、电流、阻性负载还是感性负载；其次要确认报警点是否可现场设定，是否支持失效安全模式；最后还要确认与PLC、继电器、声光报警器或泵控制回路的电气兼容性。

　　如果项目只需要将物位信号送到DCS统一处理，六线制通常不是首选。如果现场需要仪表直接参与报警或联锁，六线制才更有价值。

五、二线制、四线制、六线制怎么选？

　　实际选型时，可以按以下思路判断。

　　如果现场是常规液体储罐、污水池、化工储罐，需要连续测量并接入PLC或DCS，优先选择二线制雷达物位计。它施工简单，成本较低，也是大多数自动化系统最容易接受的方案。

　　如果现场工况复杂，例如大量粉尘、强蒸汽、长量程、强干扰，或者仪表需要更强的信号处理能力、独立供电和多种通信方式，可以考虑四线制雷达物位计。它更适合复杂过程条件和功能要求较高的项目。

　　如果用户除了连续测量，还需要现场报警、继电器输出、泵控制或高低位联锁，可以考虑六线制雷达物位计。但在使用前必须确认继电器容量、报警逻辑、接线方式和防爆认证是否满足现场要求。

六、选型时还要注意这些技术点

　　线制只是雷达物位计选型的一部分，不能单独决定型号。完整选型还应确认介质类型、介电常数、测量量程、过程温度、过程压力、罐体结构、搅拌、泡沫、粉尘、天线形式、安装位置、盲区、防爆等级、防护等级和通讯协议。

　　对于危险区域，还要确认是气体防爆还是粉尘防爆，是Zone 0、Zone 1、Zone 2，还是Zone 20、Zone 21、Zone 22。二线制、四线制、六线制都可能做成防爆结构，但证书覆盖范围必须与现场区域一致。不能只看“防爆”两个字，还要看完整防爆标志、温度组别、设备保护级别和认证机构。

　　此外，控制系统也很重要。PLC或DCS输入模块是有源还是无源？是否支持回路供电？是否需要HART？是否需要继电器干接点？现场电源是24V DC还是220V AC？这些都会直接影响线制选择。

七、总结

　　雷达物位计二线制、四线制、六线制并没有绝对好坏，关键看现场应用。二线制适合大多数连续物位测量，经济、简单、兼容性强；四线制适合复杂工况和独立供电需求，稳定性和扩展性更好；六线制适合需要报警、联锁或继电器输出的场合。

　　如果是新项目，建议在选型前同时确认三件事：现场供电方式、控制系统输入类型、是否需要本地报警或联锁。只要这三点明确，雷达物位计线制选择就会非常清晰。正确选择线制，不仅能降低施工成本，也能提高系统稳定性和后期维护效率。
