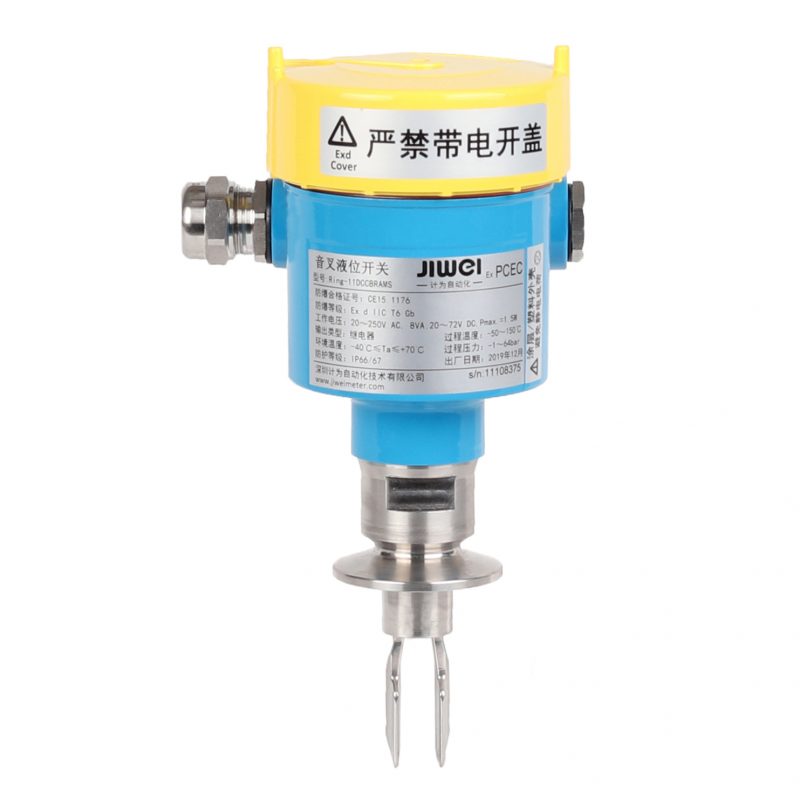

Ring-11防爆音叉液位开关

　　Ring-11防爆音叉液位开关是一种高可靠性专用于具有爆炸性危险场合液位测量的控制开关，主要用于满足易燃易爆场合下液位测量的需要。

工作原理

　　Ring-11常温音叉液位开关采用压电器件实现叉体的振动驱动与检测。当叉体与被测液体接触时，叉体的谐振频率明显降低，振动频率的变化直接反应在压电检测器件的输出信号上，检测电路对频率的变化进行判别并输出一个开关信号。

（1）叉体长仅40mm，特别适合管道等狭小空间的液位测量。

（2）叉体经过精密调谐，可测介质密度最小仅0.5g/cm³。

（3）抗干扰能力强，免受泡沫、气泡、粘稠、振动以及液体特性的影响。

（4）拥有继电器、二线制、NAMUR、晶体管4种信号输出方式。

（5）通过SIL2/3认证、3C认证、CE认证和本安、隔爆防爆认证。

（6）基于检测频率变化的设计，具有高可靠性。

适用液体	密度	≥0.5g/cm³
	粘度	0.1～10000mPa.s^①
	流速	最大6m/s
探头参数	表面光洁度	Ra<0.5μm^②
	振动频率	接近1200Hz
	叉体长度	40mm
精度	测量偏差	±1mm
	延滞性	2mm
	重复性	0.1mm
开关延迟	接触物料	0.5s
开关延迟	没有物料	1s
电源	继电器输出型	20～253V AC/20～72V DC
	二线制型	10～36V DC
	NAMUR	8.2V DC
	晶体管	6~48V DC
	最大功率消耗	8VA（AC）；1.5W（DC）
信号输出	继电器	双刀双掷 5A/253V AC/24V DC
	二线制	8mA/16mA，报警<2.3mA
	NAMUR	≤1mA或≥2.1mA，故障≤1mA
	晶体管	NPN/PNP
工作环境	过程压力	-1～64bar
	过程温度	常温-50～150℃
	过程温度	高温-50～250℃
	环境温度	-40～70℃
	储存和运输温度	-40～80℃
过压保护	继电器输出型	类别III，级别I
过压保护	二线制型	类别III，级别II
安全认证	SIL认证	SIL2（HFT=0）/ SIL3（HFT=1）
	防爆等级	隔爆：Ex d IIC T6~T1 Gb
	防爆等级	本安：Ex ia IIC T6~T1 Ga
	CE	LVD证书和EMC证书
	防护等级	IP66/IP67
材质	外壳	铝合金、不锈钢
	接地端子	316L
	螺纹过程连接	316L
	法兰过程连接	316L、316L涂层Enamel、ECTFE、PFA、哈氏合金C-22
	叉体	316L、316L涂层Enamel、ECTFE、PFA、哈氏合金C-22
	过程密封	克林格C-4400垫片

注：①条件：当密度为1时的粘度范围。

②适用范围：仅限于食品级音叉液位开关。

（1）液化天然气（LNG）输送管道（密度0.56g/cm³）的液位测量。
　　本产品可测密度低至0.5g/cm³，有效地解决了防爆场合高压低密度的液位测量。叉体长度仅为40mm，特别适合管道等狭小空间的液位测量。
（2）泵保护系统中的液位测量。
　　音叉叉体长仅40mm，较好满足泵保护系统中管道的液位测量。
（3）化工香料生产中原料储罐、槽罐、反应釜的液位测量。
（4）烟厂水位控制系统中的液位测量。
（5）农药厂中除草剂、杀菌剂等液位测量。
（6）其他过程温度不超过150℃的液位测量和控制。
