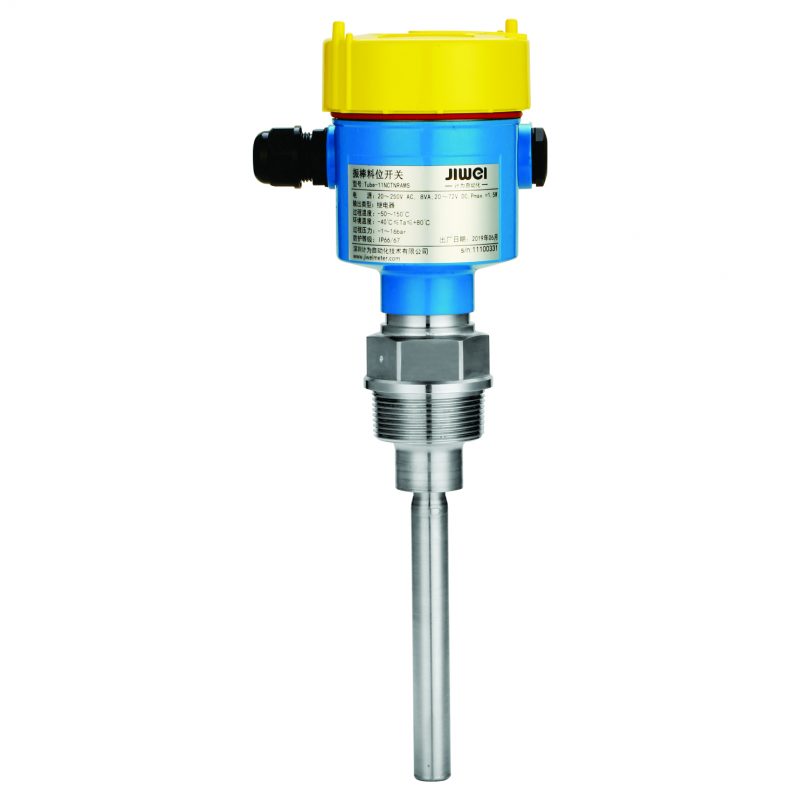

Tube-11常温振棒料位开关是国产首款基于双管设计的棒状振动料位开关。产品主要用于颗粒或粉末固体料位的测量，能够满足绝大部分颗粒状料位的现场测量要求，例如：PVC、氢氧化钠、石灰、沙粒、泥土、煤、粉尘、食糖、谷粒、豆类等，测量密度最低可达0.02g/cm³。产品性能指标达到行业先进水平，具有极高的可靠性。
Tube-11系列振棒料位开关现已申请3项发明专利，其中两项已经授权（专利号：ZL201510009538.3、ZL201510059187.7），一项正在审核（申请号：201610511184.7）；另有1项实用新型专利授权（ZL201620679133.0）。
Tube-11常温振棒料位开关的振动探头采用独特的内外嵌套设置的双管设计，通过将内外振动管的谐振频率调节到完全一致，使得产品具有极高的可靠性和检测灵敏度，可测介质密度低达0.02g/cm³。产品采用压电器件实现振动的驱动与检测，使内外管在完全一致的谐振频率下产生共鸣。当振动棒与被测物料接触时，接触物料的外管谐振频率发生变化，从而破坏内外管的共鸣条件，使得振动探头的振幅明显减小，压电检测器件输出信号幅度也随之减小，信号变化由智能电路检测分析并输出一个开关信号。
● 双管探头设计，国内首创，适用于多种固体物料测量。
● 高灵敏度探头，可测介质密度低至0.02g/cm³，适应绝大部分固体物料。
● 超高温耐受性，过程温度可达250℃，超高温型（气/水冷却）可达400℃，行业领先。
● 高挂料冗余设计，适应粘稠或易挂料介质测量。
● 丰富的自诊断功能，能够准确定位故障信息，提升设备维护效率。
● 简单安装，无需校准，即插即用，方便快捷。
● 多重防爆认证，通过CE认证、粉尘隔爆、气体隔爆及本安防爆认证。
● 抗腐蚀材料：采用316L、318S13材料，确保长期稳定工作。
● 柔性电缆连接，缆绳型加长部分最长可达20米，有效减少磨损，延长使用寿命。
|
适用物料 |
介质类型 |
粉末、颗粒状固体物料① |
|
介质密度 |
≥0.02g/cm³ |
|
|
探头参数 |
振动频率 |
接近360Hz |
|
探头长度 |
125mm |
|
|
探头直径 |
16mm |
|
|
开关延迟 |
接触物料 |
0.5s |
|
没有物料 |
1s |
|
|
电源 |
继电器输出型 |
20～253V AC/20～72V DC |
|
二线制型 |
10～36V DC |
|
|
最大功率消耗 |
8VA（AC）； 1.5W（DC） |
|
|
信号输出 |
继电器 |
双刀双掷，5A/253V AC/24V DC |
|
二线制 |
8mA/16mA，报警<2.3mA |
|
|
工作环境 |
过程压力 |
-1～16bar |
|
过程温度 |
常温-50～150℃，高温-50～250℃，超高温-50～400℃ |
|
|
环境温度 |
-40～80℃ |
|
|
储存和运输温度 |
-40～80℃ |
|
|
冷却规格和参数 （只适用于Tube-11超高温型） |
冷却进气管 |
6×4规格(外径6mm)PU气管 |
|
冷却气压 |
0.8Mpa |
|
|
冷却气体最小流量 |
需调试② |
|
|
过压保护 |
继电器输出型 |
类别III，级别I |
|
二线制型 |
类别III，级别II |
|
|
安全认证 |
防护等级 |
IP66/IP67 |
|
防爆等级 |
隔爆：Ex d IIC T6~T1 Gb，Ex tD A21 IP66 T80~440℃ 本安：Ex ia IIC T6~T1 Ga，Ex iaD 20 T85~450℃ |
|
|
CE |
LVD证书和EMC证书 |
|
|
材质 |
外壳 |
铝合金、不锈钢 |
|
接地端子 |
316L |
|
|
过程连接 |
316L |
|
|
探头 |
316L、318 S13 |
|
|
过程密封 |
克林格C-4400垫片 |
注：①颗粒大小最大20mm，此时要求介质密度<0.05g/cm³。
②用附带的口哨扣住排气嘴，并使口哨出气孔一侧的内壁紧贴排气嘴外壁放置，缓慢增加冷却气体进气量，直到口哨发出号声为止，此时对应的冷却气体流量为最小流量。
● 煤电厂半干法脱硫装置反应产物料仓（CaSO₄、CaSO₃混合物）的料位测量
✲ 挂料冗余大，成功解决CaSO₄、CaSO₃混合物的粘附问题。
✲ 不受介电常数影响，振动式物位开关能够克服湿度变化带来的测量不稳定性，保证高可靠性测量。
● 电厂燃烧系统环保燃料仓
✲ 木屑、秸秆颗粒的密度低至0.1g/cm³，超出一般物位开关的测量范围。
✲ 本产品能够在0.02g/cm³以上的密度范围内可靠工作，适用于低密度物料的精准测量。
● 电厂除尘电袋与输灰系统的灰斗、仓泵
✲ 产品探头长度仅125mm，有效减少物料冲击面积，降低因冲击而造成的损坏。
● 氧化铝料仓料位测量
✲ 氧化铝颗粒比重大，磁场较强，工况复杂。
✲ 计为振棒料位开关具有媲美进口产品的质量，能够提供高可靠性的测量。
● 煤仓收灰装置（粉煤灰料仓）测量
✲ 适用于各种工业粉末物料的精准测量。
● PVC颗粒储料仓、包装线料仓监控
✲ 适用于密度较低的颗粒物料，提供精准的料位测量。
● 活性炭颗粒测量
✲ 适合精细颗粒物料的测量，确保稳定可靠的性能。
● 玻璃碎块料位测量
✲ 本产品可应用于粗颗粒或碎片状物料的精准料位测量。
● 其他过程温度不超过150℃的粉末、颗粒料位测量
✲ 适用于多种工况，特别是温度较低的粉末和颗粒物料测量。
注意事项：
- 如图一所示为垂直安装时，料位开关与容器壁的距离至少为容器直径d的1/6。
- 如图二所示为水平安装时，料位开关应倾斜20°，以防止挂料现象。为减少物料对探头的直接冲击，可在振动体上方安装防护挡板，挡板长度应大于探头水平安装的长度。对于一般性物料防护挡板的截面形状为倒V形（如图中a）；对于粗糙且密度较大物料防护挡板的截面形状采用正V形（如图中b），以减轻物料对防护挡板的磨损。
- 料位开关应避免安装在进料口，以避免物料冲击造成损坏或误动作。图三为正确安装，图四为错误安装。
- 图五为壁龛式安装，即当物料（密度大、颗粒大）垂直落下并冲击料位开关的探头时，为了确保测量仪表寿命以及测量效果，需将仪表安装于壁龛处。图中a的长度应大于探头的插入深度，以保护探头不至于被物料压弯。
