80GHz雷达液位计波束角越小越好吗？关键不是“小”，而是“适配工况”
80GHz雷达液位计的波束角不是越小越好。小波束角能让雷达能量更集中，更容易避开罐壁、搅拌器、支架、盘管等干扰物；但如果安装角度不合适、液面波动大或接管条件不合理，也可能增加调试难度。因此，选型时应把波束角与量程、罐型、介质特性和安装条件一起判断。
要点速览
波束角可以理解为雷达信号向下发射时形成的“探测锥角”。角度越小，能量越集中，照射范围越窄；角度越大，覆盖范围越宽，但也更容易扫到罐壁、搅拌器、盘管、爬梯、进料口等非目标物体。
对80GHz雷达液位计来说，小波束角确实是重要优势，特别适合窄罐、小罐、深井、长量程、罐内结构复杂或安装空间受限的测量点。但工程现场不能只看“波束角小不小”，还要看介质是否起泡、是否有蒸汽、是否腐蚀、是否高温高压、接管尺寸是否合适、安装位置能否直视液面。
一、什么是雷达液位计波束角？
计为雷达液位计通过天线向液面发射电磁波，电磁波遇到液面后反射回来，仪表根据回波信号计算天线到液面的距离，再换算出液位高度。

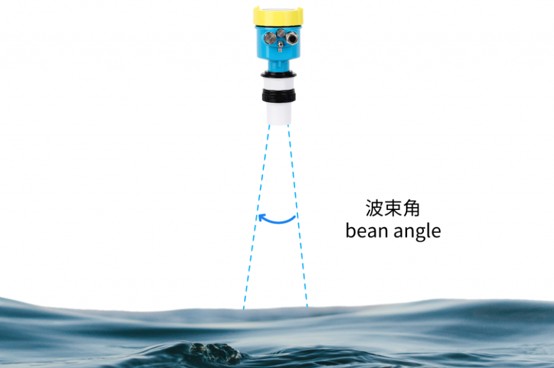

波束角就是雷达能量向下发射时形成的角度。可以把它想象成手电筒光束：泛光照得宽，但容易照到旁边的物体；聚光照得窄，目标更集中，但需要对准。
在液位测量中，波束角会影响几个关键问题：
- 雷达是否容易扫到罐壁、加强筋、盘管、搅拌桨等障碍物；
- 是否能避开进料口、泡沫堆积区、挂料区和强扰动区域；
- 是否适合小口径接管、长接管、窄罐或深井安装；
- 是否能在有效区域获得稳定、清晰的真实液面回波；
- 是否便于后期调试、维护和故障判断。
因此，波束角不是孤立参数，而是雷达液位计选型和安装设计中的重要判断条件。

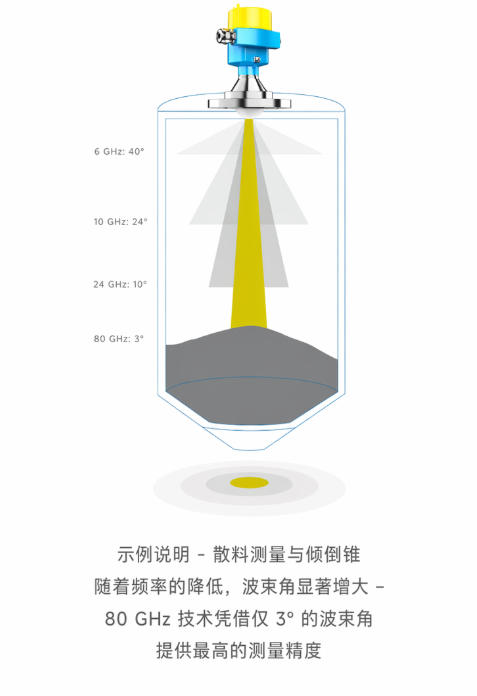

二、为什么80GHz雷达液位计常强调小波束角？
80GHz雷达属于高频毫米波雷达。频率越高，波长越短，在同等天线条件下通常更容易实现较窄波束。计为JWrada系列多款产品采用80GHz FMCW技术，支持HART/Modbus、蓝牙调试、智能回波处理等功能，不同型号对应不同量程、结构和应用场景。计为JWrada-21产品基于80GHz FMCW技术，支持HART/Modbus通讯和蓝牙5.0，并具备虚假回波识别、多层回波分离、目标动态追踪等功能。
80GHz雷达液位计的小波束角优势，主要体现在以下几个方面。
1. 更容易避开罐内障碍物
化工储罐、反应釜、污水池、加药箱、食品配液罐、粉体料仓等现场，内部结构往往并不简单。罐内可能存在搅拌器、盘管、支架、爬梯、进料管、喷淋装置或附着物。波束角过大时，雷达信号可能同时扫到液面和障碍物，形成虚假回波，导致液位跳变、误报警或曲线不稳定。
小波束角的价值在于：在安装位置合理的前提下，雷达可以把主要能量集中到目标液面区域，减少对周边结构的“误看”。
2. 更适合窄罐、小罐和深井工况

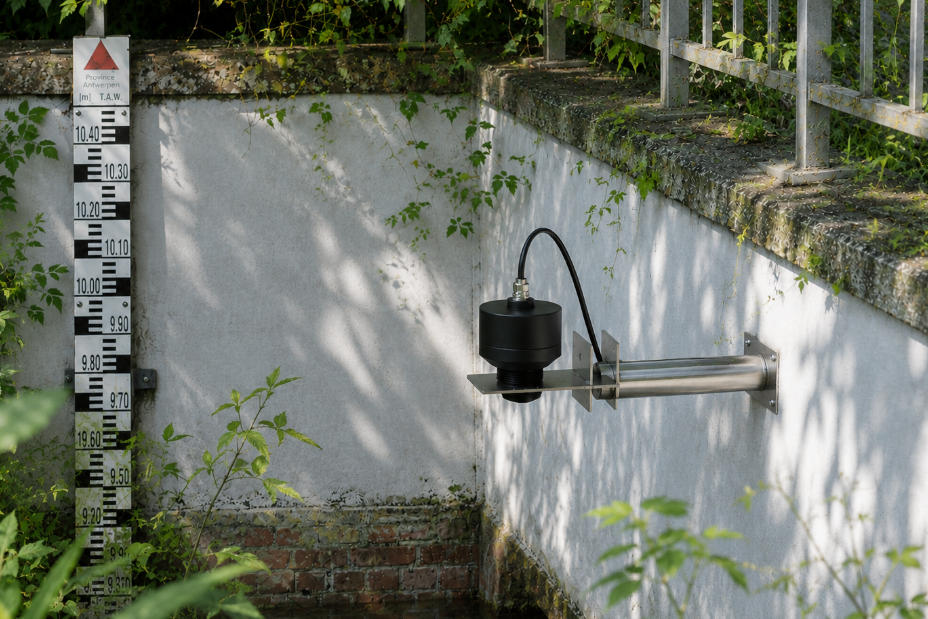

在小型储罐、窄罐、地下井、污水井、泵站、水闸、明渠等场景中，罐壁或井壁距离测量中心较近。如果波束角偏大，信号容易照射到侧壁，产生干扰回波。
计为JWrada-20型号为80GHz高频雷达液位计，测量范围10m，波束角13°，特别适用于水文水务水位测量、简单工况液位测量和小量程料位测量。这说明即使同为80GHz雷达，也需要根据量程和工况选择合适结构，而不是简单追求最小波束角。
3. 有利于复杂回波识别
高频雷达能量集中、分辨率高，更有利于区分真实液面回波与干扰回波。对存在蒸汽、泡沫、搅拌、挂料、粉尘或复杂内部结构的现场来说，单靠硬件波束角还不够，还需要回波算法、安装调试和工况适配共同发挥作用。
计为JWrada-31采用80GHz FMCW技术，支持现场无线调试、参数配置、实时监控，并具备虚假回波识别、多层回波分离和目标动态追踪等功能。对工程现场而言，这类功能有助于降低调试门槛，也便于后期维护人员查看回波状态、判断干扰来源。
三、波束角是不是越小越好？
答案是否定的。小波束角是优势，但不是万能条件。
如果波束角很小，雷达信号更集中，抗罐壁干扰能力通常更好；但同时，它也更依赖正确安装。如果安装位置偏离目标区域，接管遮挡天线，或天线没有对准有效液面，小波束也可能“看不到”理想回波。
常见误区一：只看波束角，不看接管条件
很多现场会把雷达安装在已有接管上。如果接管过长、口径过小、内壁不平整，或天线没有伸出接管，雷达信号可能先与接管内壁发生反射，形成干扰。此时，即使波束角很小，测量也可能不稳定。
常见误区二：把小波束角等同于复杂工况通吃
蒸汽、泡沫、粉尘、腐蚀、高温、高压、低介电常数介质等问题，并不是只靠波束角就能解决。波束角解决的是“看哪里”的问题；材料、密封、防爆、温压适配、回波算法和安装方式，解决的是“能不能长期稳定测”的问题。
常见误区三：忽略液面状态
平稳液面通常更容易获得稳定回波。但如果液面强烈波动、搅拌剧烈、泡沫很厚，回波信号会随液面状态变化。此时应综合考虑安装位置、滤波设置、旁通管或导波方案，以及是否需要独立高低位开关作为安全报警。
常见误区四：以为越窄越省调试
波束越窄，越像“精准瞄准”。它能避开干扰，也要求安装时对准目标区域。对于偏心安装、锥形料堆、斜面料面或罐内结构复杂的工况，必要时应通过万向法兰或角度调整结构，让雷达指向有效反射区域。
四、不同波束角应如何理解？
较宽波束角通常适合结构简单、量程较短、容器开阔、障碍物较少的测量点。例如简单水池、明渠、水文水务、小量程液位等场景，安装容错相对较高，但要注意避开池壁、支架和进水扰动。
中等波束角适合一般工业储罐、水处理、加药箱、缓冲罐、食品或制药行业中较常见的液位测量点。它在覆盖范围和抗干扰之间取得平衡，仍需注意避开进料口、搅拌器和罐壁突出物。
小波束角适合窄罐、小罐、深井、长量程、内部结构复杂或安装空间受限的场合。它能把雷达能量集中在目标液面或料面区域，降低虚假回波影响，但对安装位置、接管尺寸和对准角度要求更高。
极窄波束角更适合长量程、高罐、粉体料仓、反应釜、强干扰容器等场景。计为JWrada-32为80GHz雷达物位计，测量范围60m，波束角≥3°，可用于液体测量，并适用于石油、化工、矿业等易燃易爆危险场合。这类工况不仅要关注波束角，还要重点核对防爆、温压、材料和安装条件。
五、计为JWrada系列的选型思路：不是一个型号打所有工况
计为JWrada系列覆盖水位、液位、料位等不同应用方向。不同型号在量程、波束角、天线结构、过程连接、材料、防护、防爆和应用行业上存在差异。
对于水文水务、河流湖泊、明渠、污水处理、泵站、水库水闸等场景，可重点关注结构小型化、安装便利性、防护等级、低维护和通讯方式。JWrada-20支持4–20mA/HART、RS485/Modbus和Bluetooth v5.4，防护等级为IP68（0.2bar），应用中包括水文水务、污水处理厂、废水处理系统、水库、水闸及泵站等。
对于制药、食品、能源、水务等行业的连续液位测量，可重点关注非接触测量、无线调试、回波识别和紧凑安装。JWrada-31适用于制药、食品、能源、水文水务等行业的液位测量场景。
对于石油、化工、矿业等易燃易爆危险场合，应重点核对防爆认证、过程温度、过程压力、天线材料、密封结构和现场安装方式。JWrada-32具备气体和粉尘相关防爆认证信息，并提供PFA、316L+PTFE、316L+PFA等天线材料选项。
对于复杂料位、粉尘、高罐、长量程、泡沫、蒸汽、高温高压等工况，可进一步关注大口径透镜、吹扫结构、万向法兰、智能回波算法和远程调试能力。JWrada-34采用80GHz毫米波技术，配备吹扫系统及万向法兰，面向料位测量及复杂工况应用。
六、选型建议：判断波束角前，先确认这些问题
第一，确认量程。量程越长，同样波束角下覆盖范围越大，小波束角的价值越明显。高罐、深井、料仓通常更应关注波束角。
第二，确认罐体直径。窄罐、小罐、井筒类工况，罐壁距离测量中心较近，应避免波束扫到侧壁。
第三，确认内部结构。搅拌器、盘管、爬梯、支架、喷淋管、进料口都会影响回波，应在选型阶段提供罐体结构图或现场照片。
第四，确认介质状态。泡沫、蒸汽、粉尘、结晶、挂料、挥发、低介电常数等问题，都会影响雷达回波强度和稳定性。
第五，确认温度、压力和腐蚀性。高温、高压、强腐蚀或防爆区域，不能只看波束角，还要看材料、密封、过程连接和认证要求。
第六，确认接管尺寸。接管过长、过窄或内壁粗糙，都可能造成干扰回波。安装前应核对接管高度、直径和天线伸入位置。
第七，确认输出与调试方式。若现场维护不便、罐顶高度较高或需要接入DCS/PLC系统，应关注HART、Modbus、蓝牙调试、远程监控等配置。
七、安装注意事项：小波束雷达也需要正确“看见”液面
安装时应尽量避开进料口，避免雷达直接测到进料流。带搅拌器的容器，应避开搅拌桨叶扫过区域。罐内有盘管、爬梯、支架时，应让雷达主波束避开这些固定障碍物。
对于拱顶罐，不宜随意安装在容易产生多次反射的位置。对于长接管，应避免接管遮挡天线。对于固体料位，应考虑料堆角度、进料位置和粉尘浓度，必要时通过角度调整让雷达指向有效料面。
小波束角能减少干扰，但不能替代规范安装。工程上真正可靠的液位测量，来自合理选型、正确安装和规范调试的共同作用。
八、结论：小波束角是优势，合适选型才是答案
80GHz雷达液位计的小波束角确实能提升复杂罐体中的抗干扰能力，尤其适合窄罐、深井、长量程、带搅拌或内部结构复杂的测量点。但波束角不是唯一指标，也不是越小越好。
对于简单水务、小量程液位、普通储罐、化工反应釜、粉体料仓、高温高压或防爆场景，选型逻辑并不相同。合理的做法是先确认介质、量程、罐型、温压、腐蚀、防爆、安装接管和通讯需求，再匹配合适的雷达型号与安装方案。
如果现场存在蒸汽、泡沫、粉尘、挂料、腐蚀、强搅拌或安装空间受限等问题，可联系计为自动化提供完整工况参数，获取JWrada系列雷达液位计/物位计的选型建议、产品资料和技术支持。
