船舶舱底集水井液位测量解决方案：JWrada®-32 雷达液位传感器应用案例

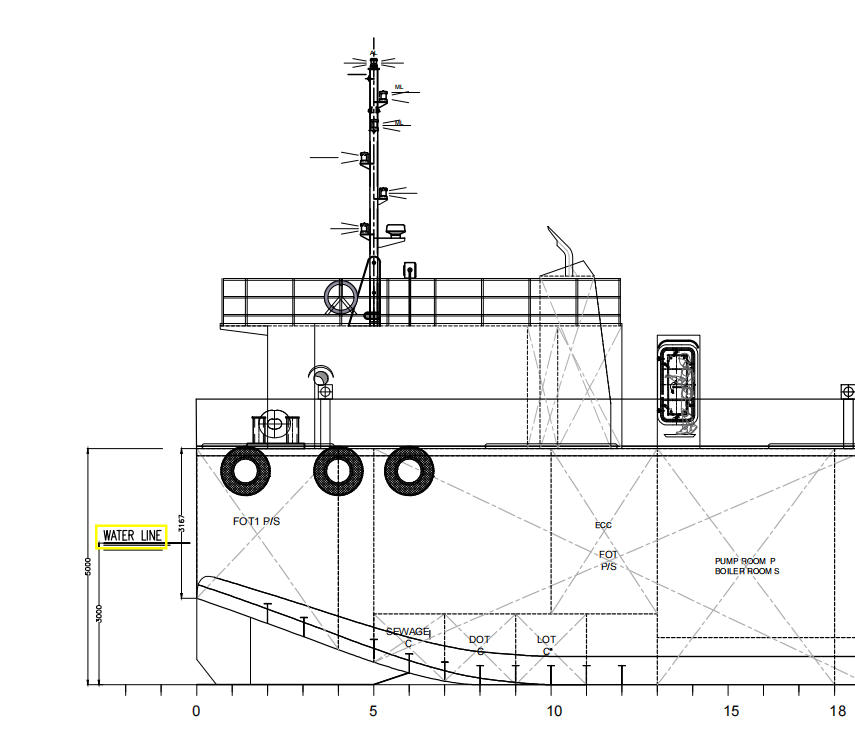

在船舶机舱及双层底结构中，舱底集水井（Bilge Well）承担机舱渗漏水、冷凝水及少量油水混合液的集中收集功能，并通过舱底泵系统排出或进入油水分离装置处理。
虽然井体体积较小，但其液位信号直接参与泵组控制逻辑，属于典型的关键监测节点。因此，舱底集水井液位测量对连续性、抗干扰能力及长期稳定性具有较高要求。
针对该类工况，深圳计为自动化有限公司在实际船舶项目中采用 JWrada®-32 雷达液位传感器进行连续监测，形成稳定应用案例。
一、舱底集水井液位测量的工况特点
在实际船舶项目中，舱底集水井液位测量看似量程较小，但在工程实施阶段往往暴露出多重技术挑战。
1. 空间受限，安装距离短
由于舱底集水井结构紧凑，井体深度约 2.5 m，顶部可利用安装空间有限。由于井口直径较小，仪表必须采用顶部垂直安装方式。
在这种近距离测量条件下，若仪表盲区过大或波束角过宽，极易受到井壁反射信号干扰。尤其在液位较低阶段，杂散回波可能与真实液面回波重叠，造成信号识别困难。
因此，该场景对仪表提出了明确要求：
- 具备较小测量盲区
- 波束角集中，避免扫射井壁
- 能够区分近距离结构反射与有效液面回波
安装调试阶段，通过回波曲线分析可以明显观察到井壁结构产生的固定回波信号。在参数优化后，系统能够稳定锁定真实液面位置，未出现低液位阶段的误判现象。
2. 油水混合及界面变化
舱底集水井内的介质主要为冷凝水，伴随少量润滑油及燃油渗漏。在不同运行阶段，油水比例存在变化，液面上方可能形成薄层油膜。
在某些排水周期内，液面出现明显油水分层现象，界面位置随时间缓慢变化。此类工况容易形成多重回波信号——上层油面与下层水面分别产生反射。
若信号处理算法无法有效区分主回波与界面回波，可能导致液位显示波动，甚至触发误报警。
在本项目运行期间，通过对历史趋势数据分析可见，液位曲线保持连续平稳，无明显跳变记录，说明设备在界面变化情况下仍能稳定识别主液面信号。
3. 船舶动态扰动
船舶在航行过程中持续受到海况影响，横摇与纵摇不可避免。机舱区域同时存在设备振动。
在动态环境下，液面呈周期性波动。若测量系统缺乏稳定滤波机制，输出信号可能出现频繁波动，进而影响舱底泵启停逻辑。
在实际运行中，项目船舶曾经历连续航行与较大海况环境。液位趋势数据未出现异常震荡，泵组启停记录亦保持正常频率，未出现因信号波动导致的异常启停。
这表明系统在振动与液面扰动叠加条件下，仍能保持稳定输出。
4. 高湿与冷凝环境
机舱内部湿度较高，温差变化明显。特别是在夜间与设备停机阶段，井口区域易形成冷凝水。
冷凝水附着于天线表面，可能对信号传播产生影响，尤其是在低液位阶段更为明显。
该项目设备运行一年期间，未进行开井清洁维护。根据维护记录与现场反馈，未出现因冷凝导致的信号丢失或漂移现象。
这一结果说明，在高湿环境下，仪表结构密封与天线设计能够满足长期运行需求。
二、JWrada®-32 在该场景中的技术适配性
JWrada®-32 采用高频雷达测量原理，波束角小、信号集中，适用于狭窄井体结构的顶部安装。
在油水分层或轻微泡沫存在时，设备通过回波识别算法区分真实液面与虚假反射信号，减少界面变化带来的测量波动。
由于为非接触式测量方式，其测量结果不受介质密度变化影响，也不存在机械部件磨损问题。
在结构设计方面：
- 强化抗振能力
- 优化天线结构以降低冷凝影响
- 支持参数在线调整与回波曲线分析
其软件系统支持运行参数优化、故障诊断及远程调试，可在船舶运行期间进行状态分析与技术支持。
三、项目运行情况
在某远洋散货船项目中，舱底集水井安装 JWrada®-32 雷达液位传感器，用于舱底泵自动启停控制及液位监测。
设备安装于井体顶部，量程约 2.5 m。根据一年运行周期内的维护记录及船方反馈：
- 未出现误报警记录
- 未发生因油水分层导致的信号异常
- 未进行开井清洁维护
- 输出信号保持连续稳定
液位数据作为泵组控制输入信号，在多次自动排水循环中保持稳定，无异常启停记录。从运行结果看，设备在振动与界面变化叠加条件下仍保持稳定回波识别能力，满足舱底集水井液位测量需求。
四、工程应用意义
在舱底集水井场景中，液位信号稳定性直接影响：
- 泵组启停频率
- 报警系统准确性
- 人工巡检频率
雷达液位传感器在该应用中的优势体现在：
- 非接触测量
- 抗密度变化
- 无机械磨损
- 维护频率低
工程实践表明，在船舶液位监测系统中，雷达技术在舱底集水井液位测量场景具有较好的适应性。
五、总结
舱底集水井虽结构简单，但工况复杂。
在油水混合、动态扰动及高湿环境叠加条件下，液位测量的稳定性尤为关键。
基于实际船舶项目运行数据，JWrada®-32 雷达液位传感器在该应用中实现连续稳定运行，满足船舶自动化系统对液位信号可靠性的要求。
在船舶液位监测领域，雷达液位测量技术正在逐步替代传统接触式测量方式，成为舱底集水井应用的可行方案之一。
