工业仪表电缆接口白皮书：螺纹规格与电缆外径匹配指南
在现代工业自动化系统中，传感器和仪表广泛应用于液位测量、压力监控、温度检测及过程控制等关键环节。电缆接口作为仪表与外部电源及信号系统的关键连接点，其设计和选型直接影响设备的可靠性、安全性以及测量精度。错误选择接口可能导致信号不稳定、设备故障甚至安全事故。因此，科学理解电缆接口与螺纹规格的匹配，是工程师和采购人员必备的专业知识。

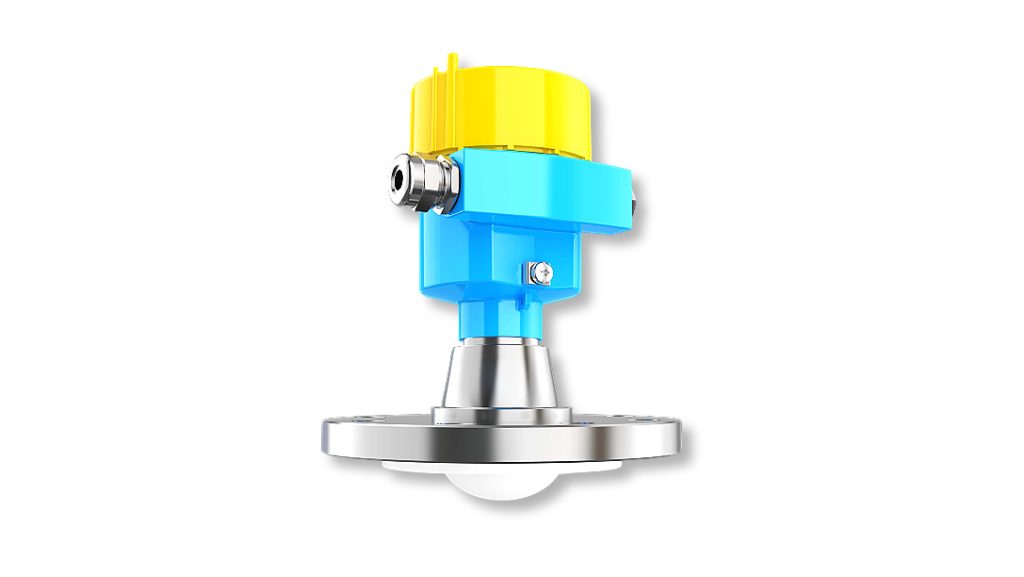

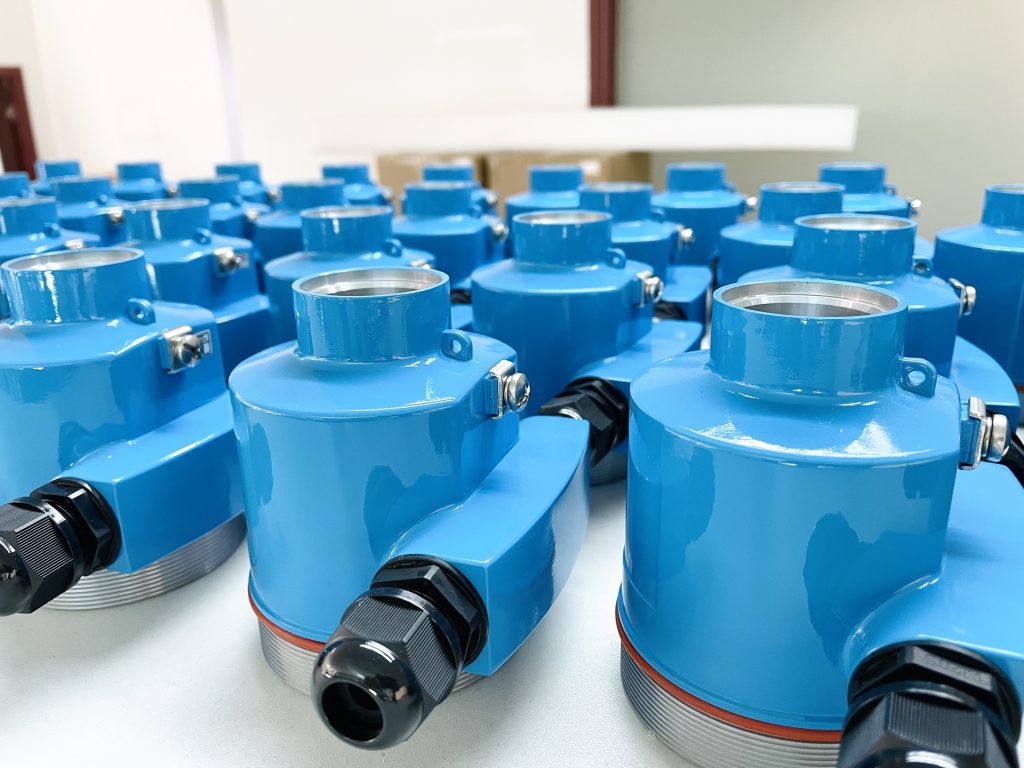

电缆接口在工业仪表中的作用
电缆接口不仅承担电缆的固定作用，同时还承担环境密封、防尘、防水及耐腐蚀的功能。
- 机械固定：防止电缆在振动或外力作用下松动、脱落。
- 环境防护：保证仪表防护等级（IP65/IP67），防止灰尘、水汽及腐蚀性介质侵入。
- 安全保障：在高温、高压、腐蚀性或粉尘浓度高的环境中，接口设计关系到电气安全和测量稳定性。
因此，合理选型不仅提升仪表寿命，还降低维护成本，提高生产连续性。
常用电缆接口类型及匹配电缆范围
1. 公制螺纹（Metric Thread, M）
公制螺纹是工业仪表最常见的接口类型，尤其在压力、液位、温度传感器中广泛使用。
| 螺纹规格 | 适用电缆外径 | 应用说明 |
|---|---|---|
| M8×1 | 3–6 mm | 小型传感器，如温度或微型压力传感器 |
| M12×1.5 / M12×20 | 4–8 mm | 工业传感器常规接口，适合中小型液位、压力设备 |
| M16×1.5 | 5–10 mm | 中型仪表接口，兼顾固定和密封性能 |
| M20×1.5 | 6–12 mm | 工业常规液位开关、压力变送器常用接口 |
| M25×1.5 | 8–14 mm | 大型传感器或多芯电缆使用，保证安装稳固 |
技术提示：选择公制螺纹时，需注意螺纹长度和密封圈配置，以确保防护等级和电缆固定可靠。
2. 美制管螺纹（NPT / BSPP / G）
美制管螺纹接口主要用于北美或采用美标设计的仪表。NPT 接口在工业传感器中应用广泛，尤其是液位开关和压力变送器。
| 螺纹规格 | 适用电缆外径 | 应用说明 |
|---|---|---|
| 1/4″ NPT | 3–6 mm | 小型传感器或信号线缆 |
| 3/8″ NPT | 4–8 mm | 中小型仪表接口 |
| 1/2″ NPT | 6–12 mm | 常规液位开关、压力变送器接口，适合工业现场 |
| 3/4″ NPT | 10–16 mm | 大功率传感器或多芯电缆接口 |
注意事项：NPT 螺纹接口通常需要密封胶或垫圈以确保防护等级，尤其在粉尘或潮湿环境中。
3. PG 螺纹
PG 螺纹是欧洲仪表常用接口，适合多种电缆外径范围：
| 螺纹规格 | 电缆外径 | 应用场景 |
|---|---|---|
| PG7 | 3–5 mm | 小型传感器接口 |
| PG9 | 4–6 mm | 工业液位或压力开关 |
| PG11 | 5–8 mm | 中型设备接口 |
| PG13.5 | 6–10 mm | 液位、压力变送器 |
| PG16 | 8–12 mm | 工业传感器，多芯电缆 |
| PG21 | 12–14 mm | 大型仪表接口 |
PG 系列接口在欧洲工业标准中应用广泛，可与公制螺纹 M20 类似场景互换使用，但需考虑防护等级。
电缆接口选型关键因素
- 电缆外径匹配
- 确保电缆在接口中固定牢固，不松动，同时保持密封可靠。
- 防护等级
- 工业现场常用 IP65/IP67 等防护等级，选择接口时需结合现场环境考虑。
- 耐腐蚀性与温度适应性
- 对于腐蚀性气体、高粉尘或高温环境，需选择不锈钢或耐高温塑料接口，并使用耐腐蚀密封圈。
- 安装与维护便利性
- 螺纹规格应便于现场操作，减少安装时间和维护成本。
实际案例分析
以工业液位开关为例，电缆外径 6–12 mm：
- 可选 M20×1.5 公制螺纹
- 或 PG16 螺纹
- 美制设备可用 1/2″ NPT
M20×1.5 或 PG16 接口保证紧固和密封效果，适用于大部分液位、压力传感器。1/2″ NPT 更适合粗电缆或多芯线缆，但需额外密封措施。
总结
电缆接口的科学选型，是保障工业仪表长期稳定运行的关键环节。理解公制螺纹、NPT、美规及 PG 系列接口与电缆外径的匹配关系，结合防护等级、耐腐蚀性和现场安装需求，能有效提升设备可靠性，降低故障风险。
通过本文介绍的系统对比和案例分析，工程师可快速判断最适合的接口类型，实现高效、安全的仪表安装与维护。
