凝结水储罐液位测量与点位检测解决方案：计为Ring-11音叉液位开关的应用
在现代石化、电力及精细化工等工业领域中，能源的回收与再利用是提升工厂整体效率的关键环节。凝结水储罐 (Condensate Storage Tanks) 作为蒸汽动力系统的重要组成部分，负责收集各类工艺装置中产生的清洁、可循环利用的凝结水。这些冷凝水通常由加热碳氢化合物工艺的蒸汽系统转化而来，含有大量的热能。
然而，凝结水储罐内部环境极其复杂，往往伴随着极高的过程温度、饱和蒸汽以及由于压力波动产生的冷凝现象。这对液位测量仪表提出了严苛的挑战。本文将深入探讨在凝结水储罐中，如何利用计为Ring-11音叉液位开关实现高可靠、免维护的点位检测，确保系统的安全高效运行。
1. 凝结水储罐的工况挑战与测量需求

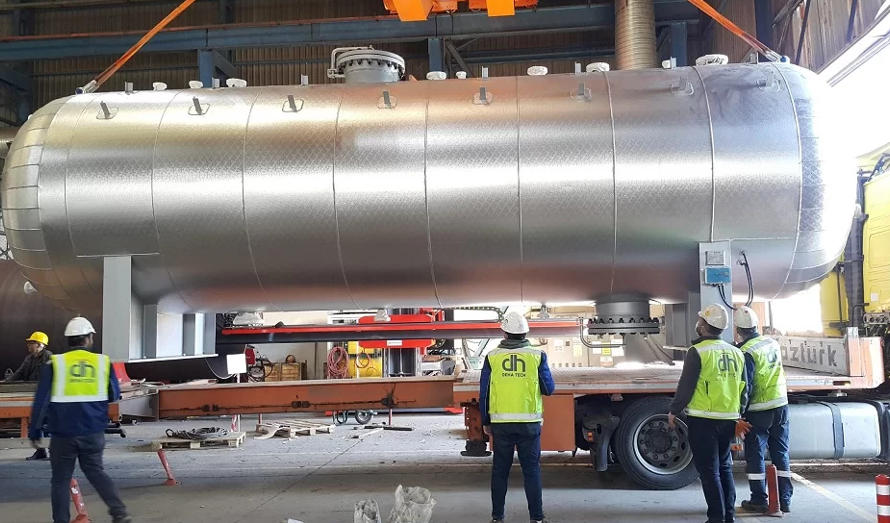

凝结水储罐通常采用水平卧式罐（Horizontal Bullet）设计，测量量程一般在3米以内。尽管介质主要是水，但其物理状态因高温高压而变得极不稳定。
1.1 高温与蒸汽环境的干扰
凝结水的过程温度通常在 +120°C 至 +230°C 之间，甚至在某些特殊工况下压力会达到 +1 … +10 bar。在这种高温蒸汽饱和的环境下，普通的液位传感器容易因电子元件过热失效或因蒸汽凝结在传感器表面产生误报警。
1.2 狭小安装空间的限制
水平卧式罐由于结构限制，其安装接管通常较短或空间狭窄，要求仪表必须具备紧凑的结构设计，既要保证测量的灵敏度，又要方便现场的安装与改造。
1.3 维护成本与安全性
凝结水是重要的工业资源，液位过高可能导致溢流，浪费热能并污染环境；液位过低则可能导致泵空转损坏。由于储罐通常处于连续运行状态，频繁的停机维护会显著增加工厂的运营成本。
2. 计为Ring-11音叉液位开关的技术优势
针对上述苛刻工况，计为Ring-11音叉液位开关凭借其独特的设计理念和领先的制造工艺，成为了凝结水储罐液位检测的理想选择。
2.1 卓越的耐高温设计
Ring-11采用了先进的热隔离技术与耐高温材料，其标准设计即可应对严酷的热负荷。根据素材显示，该系列仪表的耐高温设计可使过程温度最高达280-400°C，这在行业内处于领先地位。对于凝结水储罐常见的230°C工况，Ring-11具有极大的安全裕量，确保了在极端热环境下的长期稳定性。
2.2 精巧的结构与短叉体优势
Ring-11的叉体长度仅为40mm。这种紧凑型设计对于卧式储罐（Horizontal Bullet）及相关循环管道尤为重要。它不仅能有效利用现有的窄小接口进行安装，还能在不改变管道结构的情况下实现精准的点位监控，解决了狭小空间内“装不下、测不准”的难题。
2.3 高精密调谐与低密度适应性
凝结水在高温下密度会发生细微变化。Ring-11的叉体经过了极其精密的调谐，可测介质密度最小仅为0.5g/cm³。这意味着无论凝结水的温度如何波动，或者介质状态如何微变，仪表都能通过频率变化捕捉到液位的到达。
2.4 强大的抗干扰与免维护能力
在凝结水储罐中，经常会出现蒸汽剧烈翻滚或表面存在微量泡沫的情况。Ring-11基于检测频率变化的设计，使其完全不受泡沫、气泡、振动以及液体粘稠度等因素的影响。这种物理测量原理决定了其极高的可靠性，实现了真正的“安装即忘记”的免维护效果。
3. 应用效益：安全、经济、简单
在凝结水回收系统中部署计为Ring-11音叉液位开关，能为用户带来多重核心价值：
- 极高的安全性： 拥有SIL2/3等级、防爆认证（本安/隔爆）以及CE、EAC等国际权威认证。在石化等高风险环境下，Ring-11能作为冗余保护的关键环节，防止因液位失控引发的安全事故。
- 成本效益最大化： 由于仪表对高温和蒸汽环境具有天然的抗性，消除了因传感器误动作导致的生产中断。无需定期清理或校准，大大降低了人力维护成本。
- 兼容性与易用性： 提供继电器、二线制、NAMUR和晶体管四种信号输出方式，能够无缝对接现有的PLC或DCS控制系统。
- 简单的改造与升级： 支持原位替换，无需对现有储罐连接件进行大规模修改，为老旧工厂的自动化升级提供了便利。
4. 行业应用总结
计为Ring-11不仅在凝结水储罐中表现优异，其符合HACCP和3A标准的卫生属性，也使其能够广泛应用于制药、食品加工等对卫生要求极高的蒸汽系统。
技术要点总结：
- 测量目标： 凝结水储罐的高/低限报警。
- 核心挑战： +230°C高温、饱和蒸汽干扰。
- 解决方案： Ring-11音叉液位开关（40mm短叉体，耐400°C设计）。
- 最终成果： 实现了不受蒸汽影响的稳定测量，确保了凝结水回收系统的闭环自动化。
在追求绿色工业与高效能源管理的今天，选择一款能够经受住时间和极端工况考验的仪表至关重要。计为Ring-11音叉液位开关凭借其深厚的技术积淀，为全球工业用户提供了稳定、安全、可靠的液位监控保障。
