欧盟机械安全标准EN ISO 13849-1 更新：对数控机床出口有什么影响？

很多做机床出口的企业开始关注 EN ISO 13849-1。原因很直接：面向欧盟市场的数控机床、自动化加工单元、独立 CNC 控制系统，后续在 CE 文件、客户审核、第三方评估中，都会更频繁地遇到安全功能和 PL 等级的问题。

这件事不能只理解成“多做一份认证资料”。对做设备的人来说，真正要补的是安全控制系统的证据链：这个安全功能怎么定义，危险动作靠什么停止，控制回路是什么结构，失效以后系统怎么反应，有没有计算和测试记录支撑。

这些东西以前不少企业也做了，只是做得比较散。图纸里有一部分，PLC 程序里有一部分，调试人员知道一部分，供应商样本里还有一部分。现在进入欧盟市场，这些内容需要整理成别人能看懂、能复核、能追溯的文件。

CNC 不是只负责加工程序

CNC 是 Computer Numerical Control，计算机数字控制系统。平时我们说 CNC，更多想到的是 G 代码、插补、伺服轴、主轴、刀补、坐标系这些加工控制内容。

但在一台真实机床上，CNC 经常会参与安全相关动作。比如安全门打开后轴还能不能动，手轮模式下速度怎么限制，急停后伺服使能怎么断，主轴停止过程怎么处理，换刀和夹紧动作在什么条件下允许执行。

这里要分清普通控制和安全控制。普通控制追求加工精度、节拍、稳定性；安全控制关心的是故障、误操作、人员接近危险区域时，设备能不能按预期停下来，或者把运动限制在可接受范围内。

如果 CNC 只是显示报警，那它承担的安全责任有限。

如果 CNC 参与安全判断、控制伺服停止、限制速度、管理安全门逻辑，那它就进入了安全功能链路。

如果系统带安全 I/O、安全通信、STO、SS1、SLS 等功能，还要说明这些功能的适用条件、响应时间和验证方式。

这些内容说不清，整机厂做 CE 文件时就会很麻烦。客户问起来，不能只回答“程序里已经处理了”。

PL d 到底是什么

PL 是 Performance Level，性能等级。EN ISO 13849-1 用它来评价安全相关控制系统执行安全功能的能力。

PL 分为 a、b、c、d、e 五个等级。a 低，e 高。等级越高，意味着危险失效概率越低，对回路结构、部件可靠性、故障诊断、抗共因失效能力的要求越高。

PL d 在机床行业很常见。高速主轴、快速移动轴、自动换刀、液压夹紧、安全门互锁、机器人上下料接口，这些位置一旦失效，通常不是简单报警能解决的。很多安全功能经过风险评估后，会落到 PL d 附近。

但 PL d 不是买一个安全继电器就自动成立。它要看完整安全链路。

举个简单例子，安全门打开后禁止轴运动。需要看门锁是什么类型，信号是不是双通道，进入的是普通输入还是安全输入，逻辑在哪里处理，输出怎么切断伺服，驱动有没有 STO，接触器有没有反馈，线路短路能不能发现，两个通道会不会因为同一个原因同时失效。

这些都要算进去。

PL d 大致对应较低的危险失效概率区间，和 IEC 61508 里的 SIL 2 在概率量级上接近，所以行业里经常一起提。但具体到机床项目，还是要按 EN ISO 13849-1 的方法，对每一个安全功能单独分析，不能直接拿 SIL 2 替代 PL d。

对出口企业的影响

首先影响是设计阶段要提前考虑安全功能。

以前有些项目是设备快交付了才补 CE 文件。这个阶段再发现安全门回路、急停回路、伺服停止方式不满足要求，改起来会很痛苦。电柜要改，线束要改，PLC 程序要改，CNC 参数可能也要改，严重一点还会牵动机械防护和液压回路。

然后影响是 CNC 系统供应商要提供更多资料。

主机厂不能只拿一本 CNC 样本去做 CE。客户可能会问：安全输入怎么处理？响应时间是多少？软件版本怎么管理？故障后系统进入什么状态？STO、SS1、SLS 怎么接？有没有第三方测试报告？有没有典型应用说明？

这些资料越完整，整机厂越容易完成技术文件。对国产 CNC 系统来说，以后竞争不只是功能、价格和交期，合规资料也会影响客户选择。

第三个影响是普通控制方案会被重新检查。

比如安全门信号进普通 PLC，再靠普通程序禁止运行。这个方案在一些低风险场景可能还能解释，但如果目标是 PL d，通常就很难支撑。双通道门锁、安全输入模块、安全 PLC、安全驱动、反馈监控，这些东西要根据风险等级配置，而不是等客户审核时再补说明。

急停也是一样。不是按钮按下去机器停了就结束。还要看停止类别、切断路径、伺服能量释放、主轴惯性时间、接触器粘连检测、复位后是否防止意外启动。

第四个影响是第三方评估会更常见。

法规上，不同机械类别有不同符合性评定路径，并非所有设备都须第三方认证。但从项目执行看，欧盟进口商、集成商、大客户经常会要求第三方报告。很多时候，这不是法律条文里一句话的问题，而是客户采购和风险控制流程的问题。

企业可以先做什么

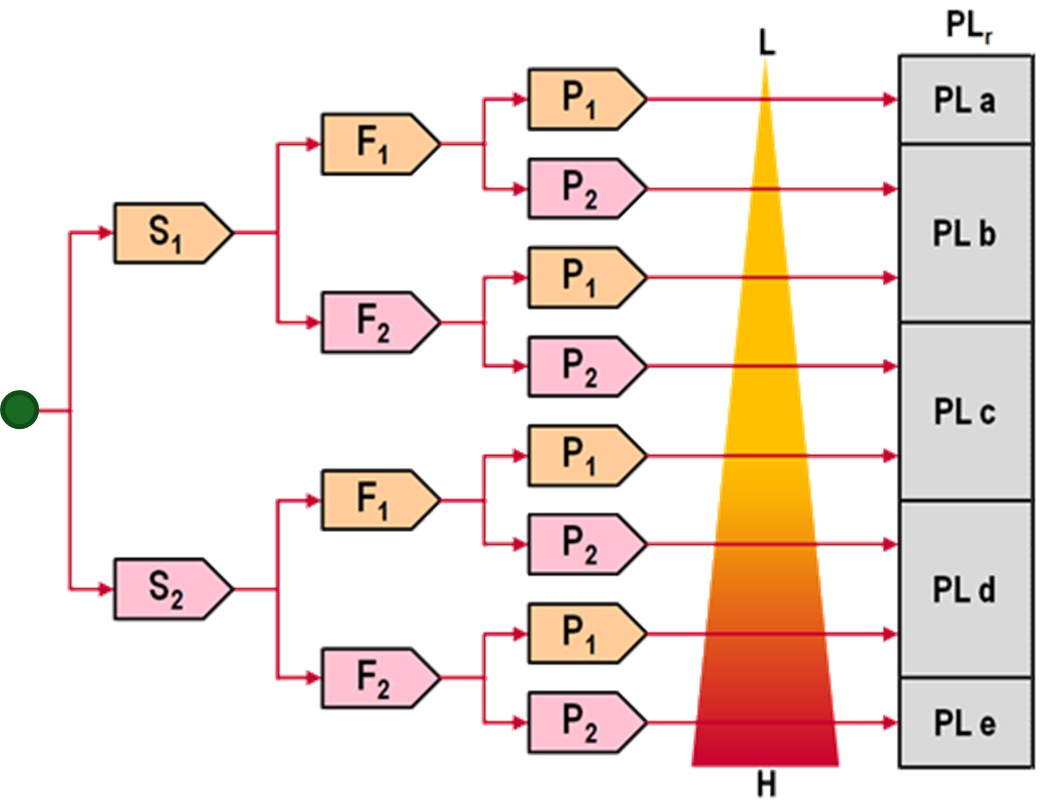

先把现有机型的安全功能列出来。不要一上来就问“整机是不是 PL d”。应该逐项看：急停、安全门、主轴停止、伺服 STO、夹紧释放、手动调试限速、机器人接口互锁，每一项对应什么危险，目标 PLr 是多少，现在设计能达到多少。

再把资料补齐。电气图、液压图、PLC 程序、CNC 参数、安全部件证书、失效数据、计算文件、测试记录，要能互相对应。审核时怕资料各说各话：图纸是一套，程序是一套，说明书又是一套。

新项目建议直接做标准化安全方案。比如急停回路做成固定模板，安全门联锁做成固定模板，伺服 STO 做成固定模板，机器人接口也做成固定模板。一次验证清楚，后面机型复用时会省很多时间。

对 CNC 系统厂来说，可以提前准备一套出口项目资料包。内容包括安全接口说明、功能适用条件、接线示例、响应时间、软件版本说明、故障反应说明、典型应用限制、第三方测试或评估资料。资料写得实一点，比只写“符合国际标准”更有用。

小结

EN ISO 13849-1 对数控机床出口的影响，会慢慢体现在客户审核、CE 技术文件、第三方评估和项目交付周期里。

设备能加工、能稳定运行，是基本要求。进入欧盟市场，还要把安全功能讲清楚、算清楚、测清楚。尤其是 CNC 参与安全控制时，不能只靠一句“软件已经处理”来解释。

对中国机床和 CNC 企业来说，这项工作会增加一些前期成本，但也会把产品设计、软件管理、部件选型和技术文件拉到更规范的状态。做得早一点，后面接欧盟项目时会少很多返工。
