带气密绝缘套管音叉液位开关的技术深度解析
前言：化工生产中的“微小”隐患与“巨额”代价
在储运盐酸、硫酸、氢氟酸、液氯等强腐蚀、剧毒或易挥发介质的过程中，液位测量不仅仅是一个工艺控制参数，更是安全联锁系统中至关重要的一环。音叉液位开关作为最常用的物位测量仪表之一，其可靠性直接决定了储罐是否会发生溢出或空泵事故。
然而，在面对高压、剧毒、易燃易爆等极端工况时，常规结构的音叉液位开关往往存在一个极易被忽视的结构性风险。一旦接液部分的膜片受损，仪表可能成为介质外泄的“导管”。针对这一痛点，带气密绝缘套管的音叉液位开关成为了保障本质安全的最佳选择。
一：常规音叉液位开关的结构局限性剖析
1.1 压电驱动与检测的物理布局
目前，国内主流厂家生产的常规音叉液位开关均采用压电器件驱动原理。其核心部件——压电陶瓷组件，负责产生振动激励并检测叉体接触液体后的频率漂移。
由于压电陶瓷需要将机械能高效转化为振动能，其安装位置必须极度靠近音叉前端的介膜（Diaphragm）。这一物理布局决定了核心电子元件处于工艺界面的最前线。
1.2 “中空结构”设计的历史成因
在常规设计中，为了实现前端压电组件与顶部电源模块之间的电气连接，厂家通常采用中空的过程连接和管材。这种设计的初衷有二：
- 布线空间：为导线通过仪表本体提供预留通道。
- 成本优化：中空管材能显著节约不锈钢材料成本，降低仪表自重。
1.3 关键风险点：膜片穿透后的倒灌效应
常规音叉叉头的根部膜片厚度设计通常较薄，以保证振动的灵敏度。然而，在长期受腐蚀性介质侵蚀或面临压力脉冲的工况下，膜片极易产生穿透性损毁。
一旦膜片被穿透，由于内部是中空结构，罐内的高压液体或有毒介质会迅速沿着导线通道发生“倒流”。这些危险介质会直接涌入原本不承压的铝合金表头（接线盒），并可能从电缆接口或壳体缝隙泄露到储罐周边的环境中。对于液氯、氢氟酸等剧毒或高压介质，这种泄漏往往意味着严重的生产事故甚至人员伤亡。
二：气密绝缘套管——化解风险的工程学核心
针对上述常规产品的结构缺陷，计为自动化专门设计了带有气密绝缘套管的 Ring-11 音叉液位开关。这种设计在接液部与表头之间建立了一道“物理阻断墙”。
2.1 玻璃金属封装技术（Glass-to-Metal Seal）

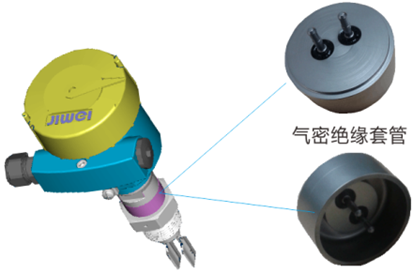

带气密绝缘套管的音叉液位开关，其最大的创新点在于：在过程连接上方、接线盒下方，额外焊接了一个特制的气密绝缘套管座。
这个组件采用了高性能的硼硅玻璃与不锈钢进行高温烧结。这种烧结工艺实现了两者分子级别的紧密连接，从而产生极佳的密封效果。它在表头和过程连接之间形成了一个完全封闭的、非中空的“空心通道阻断连接件”。
2.2 二次密封与绝缘防护的双重职能
- 防止介质渗透：即便音叉前端的膜片在极端高温、高压或强腐蚀环境下意外破裂，涌入的液体也会在气密绝缘套管座处被彻底截留。介质无法通过加长管渗透到表头部位，有效杜绝了因介质喷涌冲脱外壳导致的二次灾难。
- 压电组件防潮：高压防护气密座除了防止泄露，还能有效隔绝外界湿气对压电组件的影响。在高温、高湿、腐蚀性强的恶劣环境中，这一结构能保持压电元件的干燥绝缘，大幅提升了仪表信号反馈的稳定性和准确度。
三：从结构安全到电路可靠的全面升级
除了机械结构的防泄露设计，计为 Ring-11 在电子工程和材料科学上也进行了深度打磨，以填补国内相关技术空白。
3.1 全灌封模块化电路设计
为了应对工业现场的复杂环境，Ring-11 的电路板采用了独特的模块化处理：
- 模块化塑胶盒封装：整个电路板集成在一个半圆柱体的塑胶盒内，便于用户在维护时直接更换，无需拆卸整机，大幅降低了运维成本。
- 高分子灌封工艺：在塑胶盒内注入专用灌封胶。此举实现了电子元件与空气的彻底隔离，杜绝了氧化现象。
- 多重保护性能：灌封后的模块具备极佳的防水、防腐、绝缘及阻燃性能。同时，灌封胶起到了阻尼缓冲作用，显著提升了仪表在大型泵房或搅拌设备周边的抗震动性能。
3.2 极端工况的材质适配性
针对不同性质的腐蚀性液体，计为提供了多维度的定制化方案：
- 防腐涂层：可选喷涂 PFA、ECTFE 等高性能防腐材料。
- 特种材质：支持哈氏合金等稀有金属材质，专门应对如氢氟酸、二氯甲烷等极端侵蚀介质。
- 温压适应：产品采用耐高温设计，标准型可耐受 280℃，超高温型更可挑战 400℃ 的作业环境。
四：选型指南与应用价值
在安全生产法日益严格的背景下，仪表的合规性与安全性是企业选型的首要标准。
4.1 必须选用气密绝缘型的场合
基于安全起见，在以下应用场景中，务必优先选用带气密绝缘套管的音叉液位开关：
- 低温/高压工况：如液化天然气（LNG）测量、LNG船用设备及各类高压容器储罐。
- 剧毒/强腐蚀介质：如盐酸、硫酸、氢氟酸、液氯、二氯甲烷等。
- 易挥发/易燃易爆场合：防止挥发性气体沿电缆管路扩散。
4.2 权威认证背书
计为 Ring-11 音叉液位开关不仅在技术上实现了突破，更在资质上完成了全面覆盖：
- SIL2/3 安全完整性等级认证（功能安全保障）。
- 国家权威防爆认证（隔爆/本安双重可选）。
- CE 认证及俄罗斯 EAC 认证（接轨国际市场）。 用户可直接在国家正规机构官网查询上述证书，确保选型合规、使用无忧。
结语
计为 Ring-11 带气密绝缘套管音叉液位开关的出现，不仅为国内高风险工况提供了可靠的自主化方案，更在本质安全层面为化工生产筑起了一道坚实防线。凭借过硬的质量和超高的性价比，该产品已在众多复杂工况中得到验证，赢得了用户的广泛赞誉。在追求生产效益的同时，选择一款能够“阻断风险”的仪表，才是对安全生产最负责任的态度。
