轴承内径对工程故障的影响
在机械系统中，滚动轴承（Rolling Bearing）是最常见的基础部件之一。虽然型号标准化程度很高，但大量工程故障——如轴承发热、振动升高、噪声异常、寿命缩短等——往往并非源于轴承本身，而是与 轴承内径（Bore Diameter）与轴的配合关系不当 密切相关。
轴承内径看似简单，却直接影响安装质量、载荷传递、内部间隙（Internal Clearance）变化和最终可靠性。
本文对轴承内径及其配合问题进行较为系统的梳理，为工程设计、制造和维修提供参考。
一、轴承内径的定义与作用

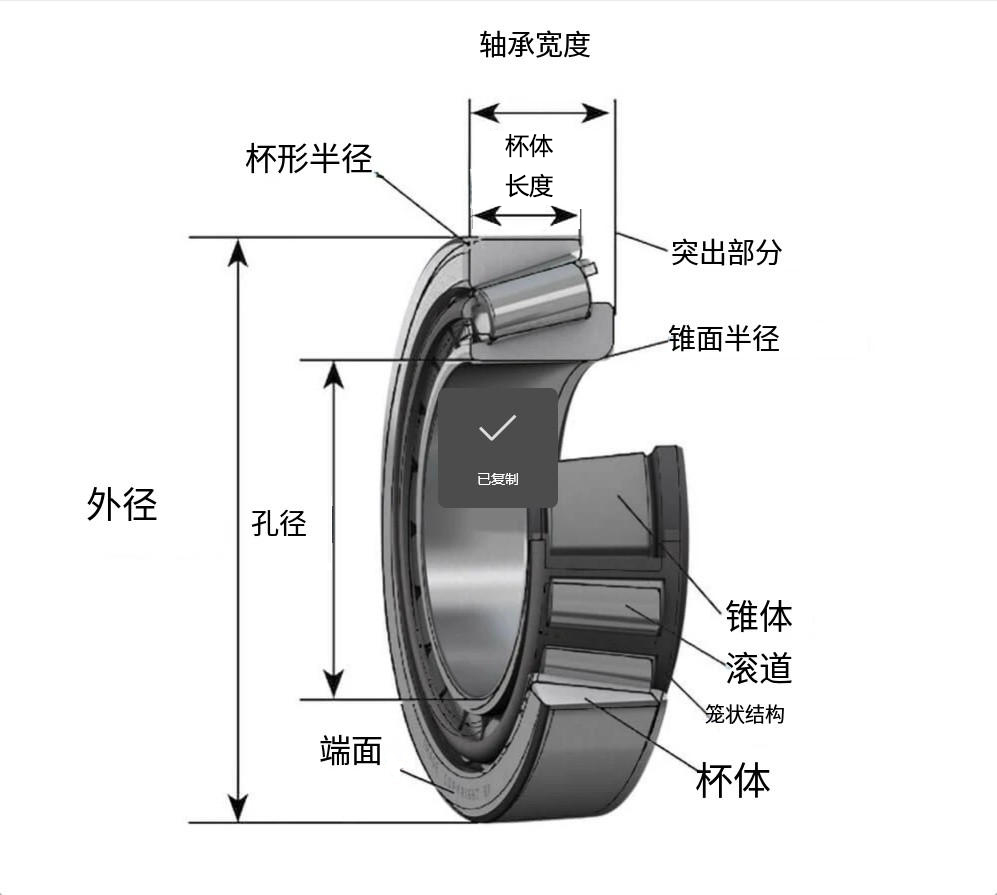

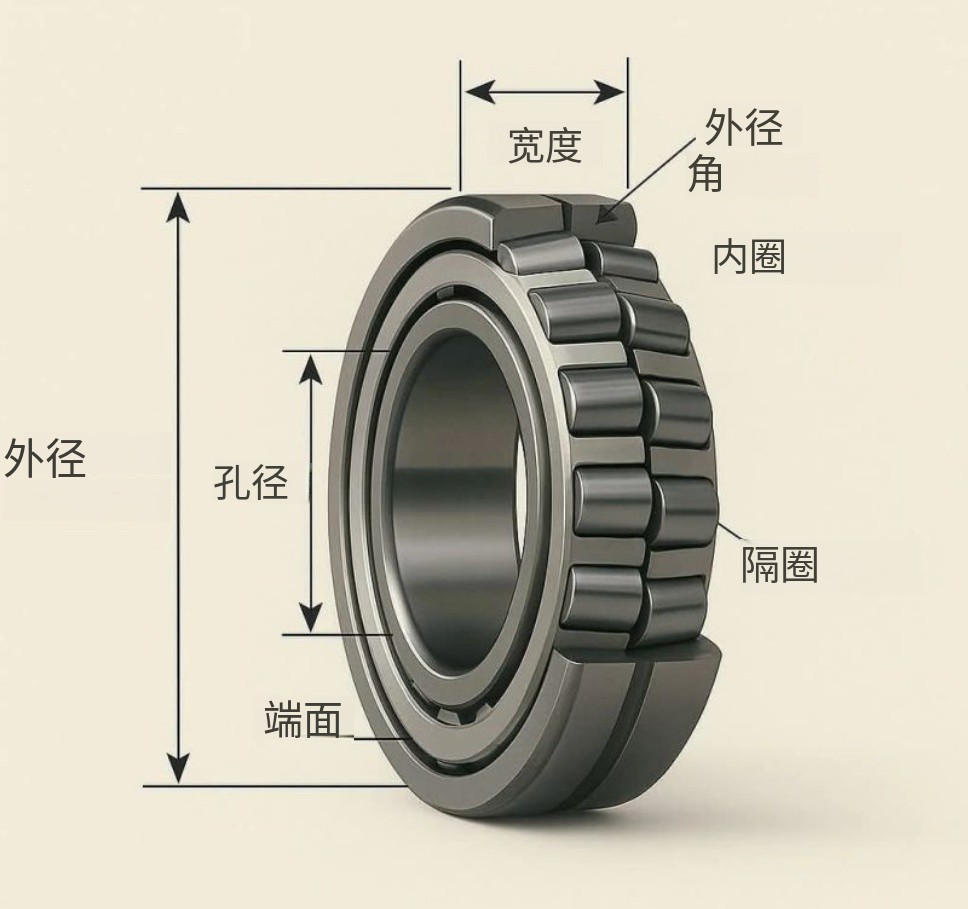

轴承内径（Bore Diameter） 指轴承内圈与轴配合的孔径，是轴承安装的几何基准。 例如：
- 6205 内径 = 25 mm
- 6308 内径 = 40 mm
- 6010 内径 = 50 mm
轴承内径的重要性体现在三个方面：
- 决定轴承能否正确安装 包括装配方法、施力方式和装配可靠性。
- 影响配合松紧度 配合不当会改变轴承内部的工作间隙。
- 影响运转时的受力状态 涉及载荷分布、几何稳定性和滚道压力。
在轴承选型中，内径不仅是“尺寸”，更是装配与运行的基础条件。
二、轴承内径配合的工程原则
在标准应用中，轴承内圈通常与轴采用三类配合： 间隙配合、过渡配合、过盈配合。 选择依据主要包括载荷类型、轴转速、温度和安装方式。
以下为常见工程判断逻辑：
- 当内圈承受旋转载荷时，通常采用过盈配合
“旋转载荷”是指载荷相对于内圈不断变化方向，例如轴带动内圈一起旋转。
- 内圈必须完全固定在轴上
- 不能有相对滑移（Creep）
典型应用于各类电机、高速机械主轴、液压泵或齿轮传动轴。配合偏松会导致内圈在轴上微量移动，造成摩擦磨损和温升增加。
- 静载或轻载场合，可采用间隙或过渡配合
“静载”指载荷方向恒定，例如部分输送系统轴。而且装拆方便，减少不必要的压紧导致的游隙损失和对振动要求不高等优势，适用于低速轴、结构简单的旋转设备和需要频繁拆装的机构。
- 高温工况需要特别注意配合与游隙
温升会导致轴膨胀，从而增加实际过盈量。
- 高温环境需适当减小过盈量
- 优先选择较大内部游隙（如 C3）
- 考虑热套法安装
应用于烘干设备、高温风机和热辊等典型场景。
三、配合不当的典型现场表现
以下为常见问题及其可能原因，经工程现场经验验证。
- 轴承运行初期迅速升温
- 过盈过大 → 内圈压缩导致游隙减少
- 内圈发生弹性变形
- 润滑膜难以形成
建议提前检查轴尺寸公差，重新评估过盈量，若为高速环境，选择 C3 游隙。
- 出现振动或轻微啸叫
- 配合偏松 → 内圈在轴上发生微滑（Creep）
- 装配不到位
- 轴或座孔几何偏差（如圆度不足）
建议使用轻过盈配合，校正轴颈表面粗糙度，同时检查润滑状态。
- 提前点蚀或局部剥落
- 内圈椭圆变形
- 配合应力集中
- 不均匀载荷分布
建议根据载荷重新计算配合等级，检查轴加工质量，尽量避免在安装过程中施加不均匀外力。
四、内径配合对轴承游隙的影响
轴承内部游隙是决定运行稳定性的关键参数。
如果配合过紧，安装后会造成有效游隙减少，摩擦阻力增加，温升提高，使用寿命缩短等后果。
因此常见经验做法为：
- 高速设备：多采用 C3 游隙
- 高温环境：选更大游隙（C3 或 C4）
- 精密设备：使用预紧型结构，通过控制预负荷获取高刚性
配合紧 → 游隙应大 游隙小 → 配合应松
这在轴承设计中非常关键。
五、工程中的轴承内径选型步骤
为提高工程可操作性，可按照以下步骤进行：
- 确定轴径，包括公差等级与表面粗糙度。
- 确认载荷性质 旋转载荷 → 过盈 静载 → 间隙或过渡
- 评估温度与转速 高温或高速 → C3 或更大游隙
- 确认安装方法
- 冷装或热套
- 是否使用定位环
- 轴肩尺寸与倒角

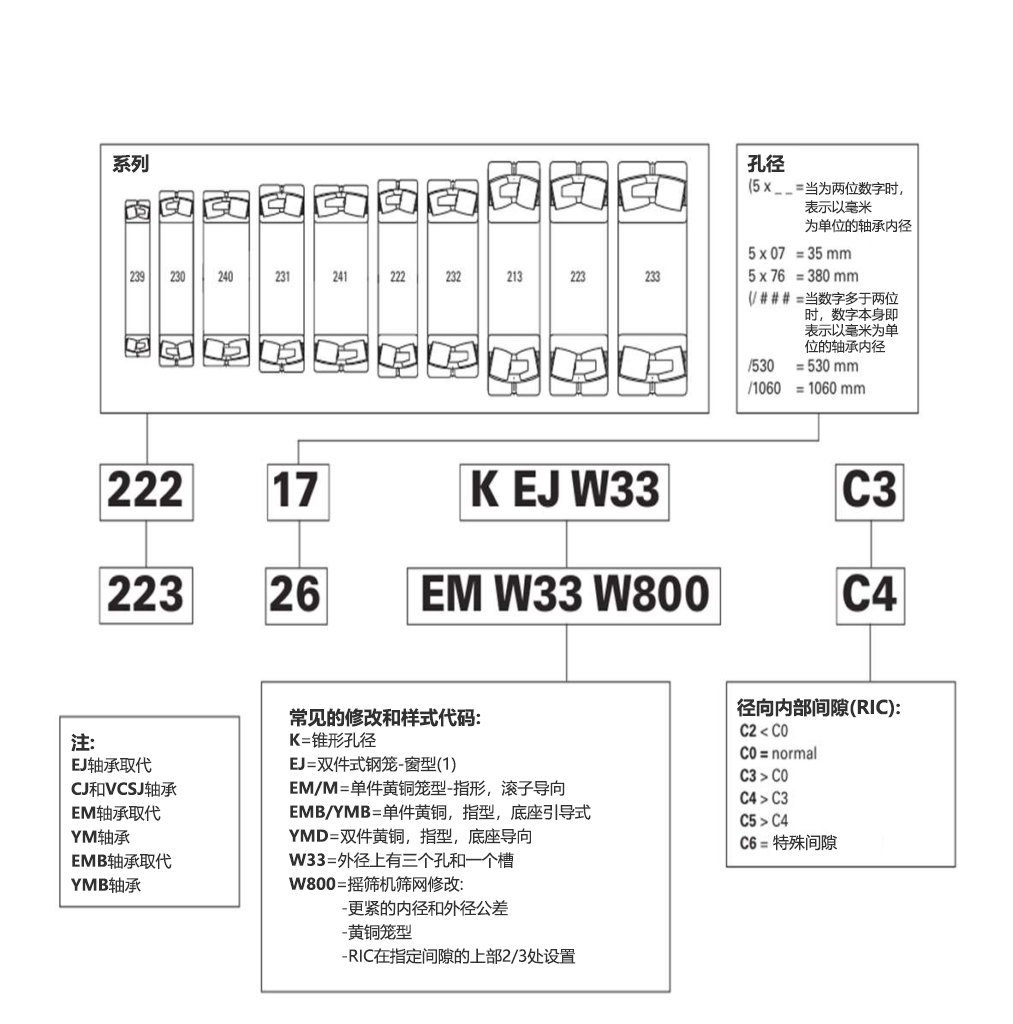

- 检查轴承型号的内径公差（ISO 标准），防止轴承与轴尺寸组合后过紧或过松。
通过上述步骤，可显著降低装配不当引发的故障。
六、工程中常见错误
一些常见认知可能导致轴承问题，需特别注意：
- 误区：轴承按型号即可替换 实际应同步确认配合与游隙。
- 误区：敲击安装 应使用正确的压装方法；安装内圈施力应在内圈，外圈施力应在外圈。
- 误区：高温、高速使用普通游隙 易导致运行温度过高和加速磨损。
- 误区：轴或座孔几何误差未检验 圆度、粗糙度不达标会影响配合效果。
上述内容是工程现场中经常导致故障的因素，属于必须避免的“基础问题”。
七、总结
轴承内径是滚动轴承的重要基础参数，与轴的配合质量直接决定轴承的运行状态、温升、振动与寿命。
合理的配合方式与游隙选择不仅能提高可靠性，也能显著降低维护成本。
工程师在实际应用中，应从以下几个方面重点关注：
- 结合载荷类型选择正确配合方式
- 根据温度与转速合理选择游隙
- 检查轴与座孔的几何精度
- 确保安装方法规范
- 根据运行表现调整配合策略
通过系统地理解与应用这些原则，可以有效提高轴承使用寿命，并提升机械系统整体性能。
