冬天仪表管道的续命神器，从电伴热说起

为什么冬季让工厂对“保温”格外敏感

　　每到冬季，北方许多工厂最先紧张的不是大型设备，而是遍布全厂的仪表管线。气源管道可能冻结，差压室可能因为积水结冰而失准，液位计管路可能被冰堵，甚至连最普通的引压管也会因为温度骤降而“冻堵”。甚至连最普通的引压管也会因为温度骤降而“冻堵”。只要某一处仪表读数异常，连锁影响可能让整条生产线停摆。

　　在寒潮频发的年景中，很多工厂都经历过“温度降了十度，几十个仪表点位同时报警”的情况。工程师们用电热毯、暖风机、临时加热器等各种手段抢修，但这些方式往往不可持续，既不安全也不能长期保证可靠性。

　　事实上，仪表只是冬季保温需求最敏感的环节之一，真正需要保温的还有各类工艺管道、阀门、法兰和储罐。为了让这些设备在低温中依然稳定工作，工厂需要一种能够持续补充热量、自动工作、可靠性高的手段，而能够让几十公里的管道在严寒中保持“血液流动”的，就是常被忽略的“幕后英雄”——伴热系统（Heat Tracing System）。

　　很多人以为伴热很复杂，其实核心非常简单：

就是给管道、阀门、罐体等“加点热”，让里面的介质不变冷、不变稠、不冻结。

　　但真正落到工程现场，它又包含大量技术细节。

　　这一篇，把伴热系统从零讲透，让新手工程师也能入门学习。

伴热系统是什么

　　在寒冷气候中运行的工厂最担心的情况往往不是设备损坏，而是最普通的管道被冻住。一旦液体结冰或变稠，输送就会中断，阀门可能胀裂，泵可能过载，仪表可能失效，整个生产系统都可能停摆。为了避免这些风险，工业设施普遍需要一种能够在寒冷环境下维持温度的方式，这就是伴热系统。

　　伴热系统的本质是为管道、阀门、储罐和仪表提供稳定的热量补偿，使介质在低温条件下仍能保持流动性、不凝固、不结晶。可以理解为工业设备在冬天穿上了一层会持续发热的“保暖外套”，确保生产的连续性和安全性。

伴热系统为什么重要

　　许多常见介质在温度下降时都会出现不利变化。水会迅速结冰并破裂管道，柴油和原油会在低温下变得黏稠难以抽送，一些化工介质在特定温度范围内会结晶，还有的物料会因为冷却而无法达到工艺要求。只要一个环节温度失守，就可能引发连锁反应，导致整个装置出现停产甚至安全事故。

　　伴热系统的意义就在于在寒冷条件下维持必要的温度，让管线中的介质“能动、能流、不卡、不堵”。在北方冬季运行的化工厂、电厂、食品厂以及各种输送系统中，它几乎是不可或缺的基础设施。

伴热系统是如何加热的

　　伴热方式大体可以分为电伴热、蒸汽伴热以及热水或导热油伴热三类。其中应用最广的是电伴热，因为它不依赖大型蒸汽管网，安装灵活，温控更精准，也更适合现代化工厂的精细化管理。

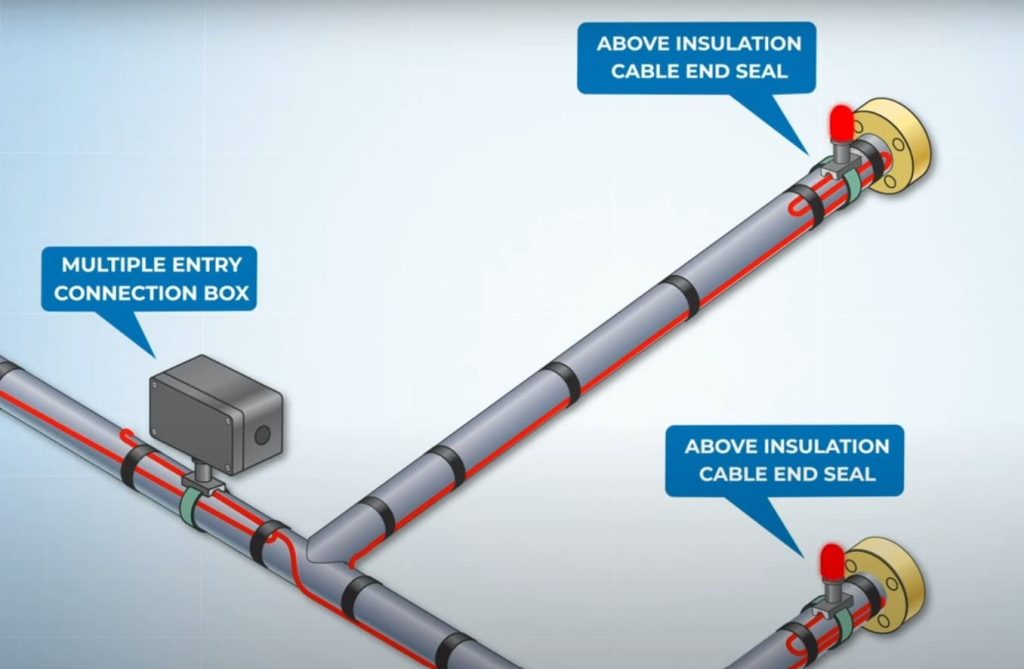

　　伴热系统的工作原理是沿管道或容器的长度方向直接加热，以防止冻结或维持特定温度。该系统首先使用高温伴热带将加热电缆紧密地固定在管道上。然后，通过专用接口（通常是一个简单的电源连接盒）为电缆供电。对于需要更精确温度控制的系统，可以使用数字温控器。它不仅可以为电缆供电，还可以持续监测和调节管道温度。

　　当管道中存在需要加热的接头或分支时，可以使用多入口连接盒来分接加热电缆，并将加热范围扩展到需要加热的区域。在每段加热电缆的末端，都安装了端封，以防止潮气渗入和物理损坏。

　　电缆铺设完毕后，所有部件都会被隔热材料包裹。这一步骤显著减少了向周围环境的热量损失，从而提高了整个系统的能源效率。最后，在隔热材料的外表面贴上伴热警示标签。这些标签清晰地提醒维护人员和应急人员，下方有电加热元件正在工作，表面可能很烫。

电伴热的三种常见类型

　　在电伴热系统中，伴热带的类型决定了系统的性能、适用场景和安全性。三种最常用的类型分别是自限温伴热带、恒功率伴热带和矿物绝缘电缆。

自限温伴热带

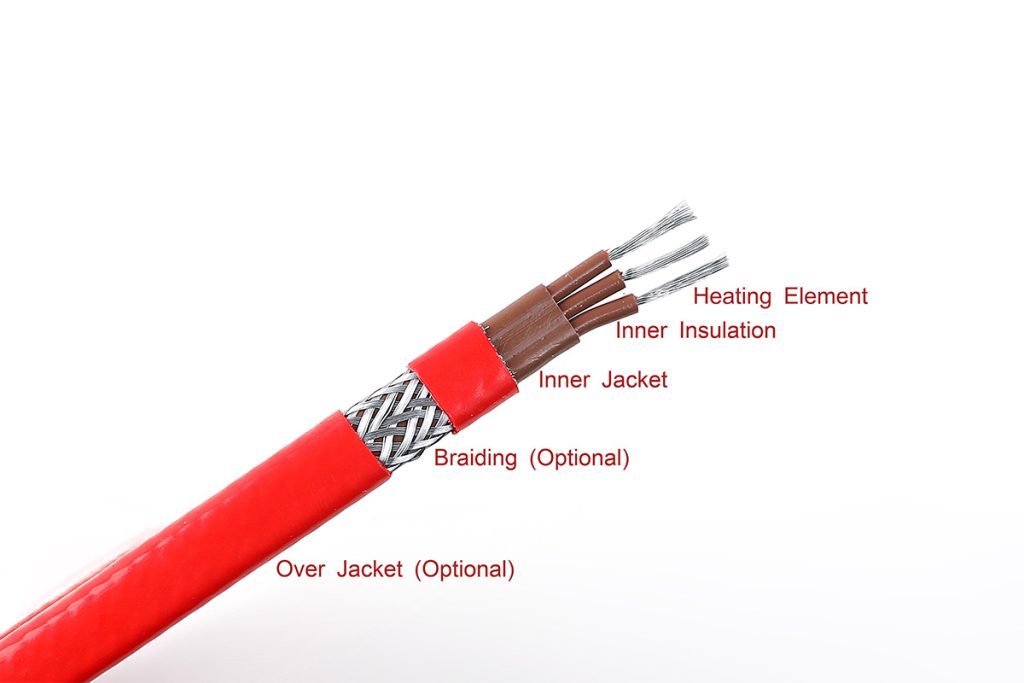

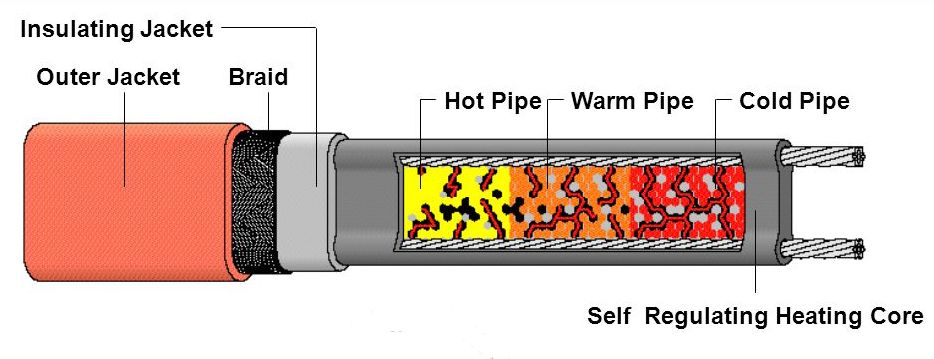

　　是最常用的一类。它的结构中含有能随温度变化而改变电阻的材料。

　　当温度降低时，它自动增加功率发热；当温度升高时，它又会自动降低功率，避免过热。所以它像一个“自带大脑”的伴热带，温度过高时会自己降温。它优点非常突出，可贴可盘，甚至交叉都不会坏；很安全；使用寿命长，对维护极度友好。

　　常用于防冻、低温保温、仪表管线、食品、化工等各种普通场景。

恒功率伴热带

　　它和自限温相比少了自动调温的能力，但“发热更稳定”。只要通电，它就按照设定的功率持续发热，发热量稳定均匀。

　　它的优点很突出，适合长距离发热，功率更均匀，适合一些持续保温的场景。由于没有自动调温功能，通常需要配合温控器才能确保安全可靠。非常适合中温保温、连续生产线、长距离输送管道。

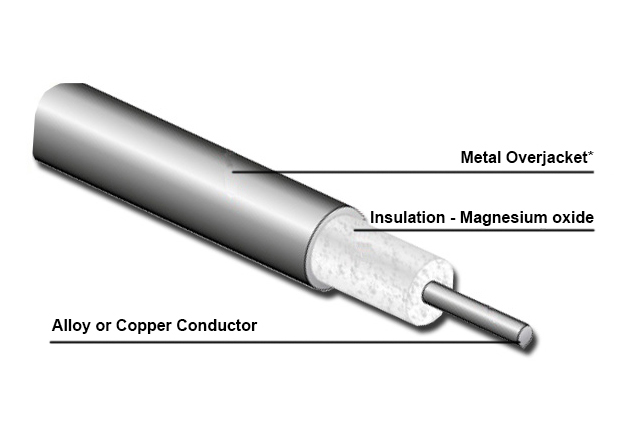

矿物绝缘电缆

　　是一种能够在高温条件下长期稳定运行的伴热方式，这是伴热带中的“战斗机”。它看起来像一根金属硬管，里面是镍铬加热芯和氧化镁绝缘粉。

　　它能做到200℃～600℃稳定运行，不怕火、不怕腐蚀、不怕辐射，极端环境依旧稳定，寿命极长等优点。它多用于石化高温、高温油品、硫磺系统、核电站等需要20 年使用寿命的系统工况，对安装工艺，成本要求较高和必须配备专业配件，但可靠性极强。

完整伴热系统由哪些部分组成

　　一个伴热系统远不只是伴热带本身，还包括电源连接件、接线盒、防爆箱、温控装置、固定材料以及最关键的保温结构。伴热带提供热量，而保温层负责保住热量，两者缺一不可。如果保温材料破损或施工不规范，即使伴热功率再高，也难以达到预期效果。

　　因此在工程实践中，一个伴热系统从设计到验收都必须同时考虑电气、机械和保温三个方面。许多伴热问题其实不是伴热带出了问题，而是安装、保温或温控系统出现了缺陷。

伴热系统是如何设计的

　　工程师看伴热，永远离不开一个核心： “要保持多少度？环境温度有多低？”

第一步：确定目标温度

　　不同介质的要求不同，例如：

• 水：保持在 5～10℃ 以上即可防冻
• 柴油：需保持 ≥20℃ 才不会变稠
• 原油：可能需要 60～80℃
• 脂类、树脂：甚至要 100℃

　　这一步决定伴热带类型、功率、控制方式。

第二步：考虑室外最低温度

　　计算这根管道会冷却掉多少热量，这叫“热损”。

　　影响因素包括管径，保温厚度，保温材料，室外最低温度，风速还有介质温度等

　　在低温、强风或暴露环境中，热损会显著增加。

　　工程里通常用专业软件计算，也有经验公式。

　　保温越好，伴热功率越小；保温越差，伴热线就得费电补热。

第三步：按热损选伴热功率

　　普遍经验：

• 防冻：10～20 W/m
• 中温保温：20～40 W/m
• 工艺加热：40～60 W/m
• 高温工艺：80～200 W/m（MI 矿物绝缘电缆）

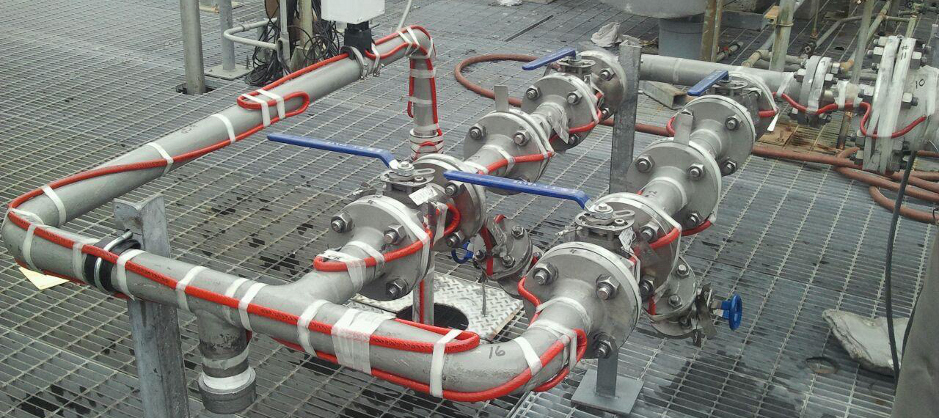

第四步：确定伴热敷设方式

　　常见敷设方式包括单道沿管敷设，螺旋缠绕，多道平行敷设等，设备部件如阀门、法兰、泵体等则需要额外的加强处理。

管道越粗、温度越高、风越大，就越要多绕几圈。

第五步：温控与电气设计

• 简单系统：一个机械温控器即可
• 精确温度：PT100传感器 + 控制柜
• 危险区：必须防爆装置
• 长距离：需考虑电压降

　　伴热不是一直开、满功率运行的，它是“看温度工作”。

第六步：安装与验收

　　工程上大量问题来自安装，比如保温没绑好，缺防水、防潮，接头工艺不规范，伴热带被压扁或折弯过度，阀门处绕得不够等细节问题。

　　验收一般会测试绝缘电阻，电流是否正常，控温是否灵敏，防爆组件是否正确安装。

工程现场常见的伴热问题

　　在实际工厂中，伴热系统的故障通常并不是伴热带本身损坏，而是由其他因素引起。例如保温层破损或缺失，导致热量无法有效保留；温控器失效，使伴热无法按需启动；施工时伴热带被折伤或压扁；电源线路过长导致电压下降，使管线末端温度不足。此外，阀门或法兰等位置如果绕带不充分，也容易成为“薄弱环节”。

　　这些问题说明伴热系统是一项系统工程，要求从设计、施工到维护的每一步都严格规范。

总结

　　对于刚接触伴热系统的人来说，可以按照理解介质特性、区分伴热类型、理解热损原理、熟悉常见敷设方式以及掌握温控系统等几个方向进行学习。只要做好这五点，就能快速具备伴热系统的基础判断能力，能看懂图纸，也能理解大多数现场问题的来源。

　　伴热系统虽然结构不复杂，却是保证冬季工厂稳定运行的关键组成部分。它让各种物料在低温环境中保持流动，确保生产连续性，是工业可靠性的一个核心环节。理解伴热系统的原理与应用，不仅能提升工程人员的专业能力，也能更全面地认识复杂工业系统背后隐藏的基础保障。
