计为智能雷达物位计：非接触式高精度测量
引言
在现代工业运输与储罐监测领域，物料液位／料位的实时、可靠、精准测量愈发重要。特别是在物流、油品、化工、食品等多种行业，如何在苛刻工况下保持监测的稳定性和可维护性，是设备选型的关键。智能雷达物位计凭借其先进的技术与高度适应性，正成为行业的首选方案。
什么是智能雷达物位计？
智能雷达物位计是一种基于雷达（微波／毫米波）技术的液位／料位测量仪表，能够用于测量储罐、容器或料仓中液体、固体或浆料的高度。该设备通常安装于容器顶部，通过发射雷达波并接收反射信号，从而精确判断物料表面的位置。由于它采用非接触式测量，不与被测物料直接接触，极大降低了磨损、腐蚀与维护成本，能够在诸如泡沫、多尘、粘附、振荡等复杂环境中依然保持稳定测量。
工作原理概述

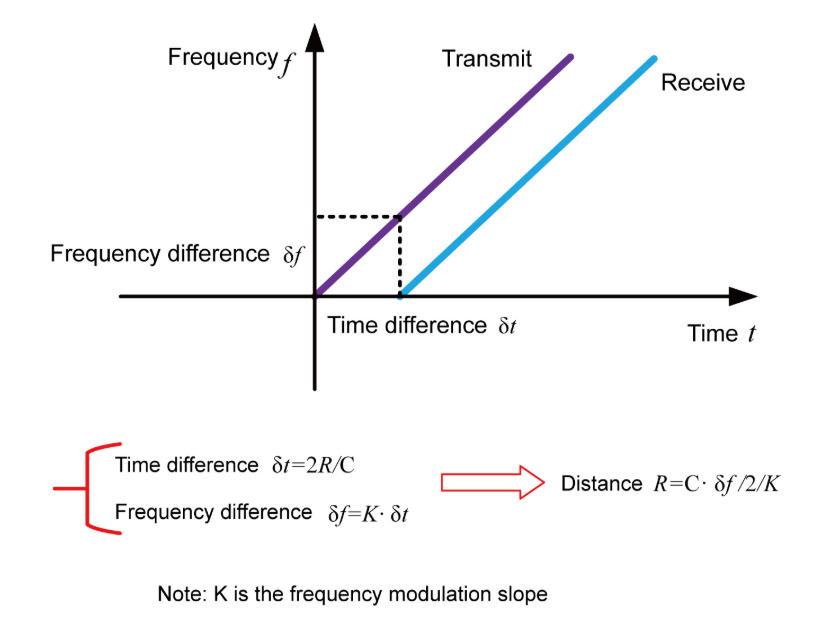

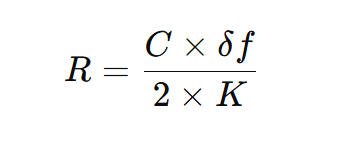

智能雷达物位计多采用“频率调制连续波”（FM-CW 或 FMCW）技术。简单来说，仪表向物料表面发射一束连续变化频率的雷达波，当这束波被物料表面反射后，仪表接收到的回波频率与发射时的频率存在差异。这个频率差 δf 与物料表面到雷达仪表之间的距离 R 成正比。公式可表示为：
其中，C 为光速／电磁波在空气中的传播速度，K 为频率调制的斜率。通过这种方式，仪表可计算出从安装点到物料表面的实际距离，从而结合储罐高度，推算出物料液位或料位高度。
此外，该技术的优点还包括：
- 由于是连续波，信号稳定、对噪声干扰有更强的抵抗力。
- 对于振荡面、泡沫、多尘气体等复杂环境，测量表现优于传统脉冲测量方式。
主要特性与技术优势
基于上述原理，计为PRO系列智能雷达物位计具备如下显著特性：
- 毫米波频段设计，高精度测量：部分产品精度可达 ±1 mm，无盲区。
- 天线尺寸小、发射角度窄：使得能量更集中、回波信号更强，在复杂容器或料仓中可靠性更高。
- 穿透性强：即便液体表面有附着、凝结或粘附，或者在低介电常数介质中仍能正常测量。
- 动态信号范围大：适合低介电常数介质（如某些轻质液体或颗粒物料）的稳定测量。
- 响应快速：某些仪表的快速测量模式反应时间小于1 秒，适合动态变化工况。
- 接口与通信多样化：兼容 IO-Link、RS-485（如 Modbus RTU）等多种工业协议，便于系统集成。
- 软件升级与智能功能：可支持蓝牙 5.4 无线连接，结合最新研发的软件系统实现远程维护、参数调整与固件更新。
应用范围
计为智能雷达物位计适用于广泛的工业场景，包括但不限于：
- 储罐、容器中的液位监测（如油品、化工液体、食品液态原料）
- 料仓、斗式输送机中的固体料位测量
- 采矿及污水处理过程中的浆料监测
- 食品饮料加工中的原料储存与液体调配监测
- 化工、医药行业中要求高温、高压、蒸汽或泡沫环境下的液位／料位测量
安装与布线要求
为了确保雷达物位计在实际工况中能够实现高精度、稳定可靠的测量，其安装位置和布线方式必须严格遵循相关要求。首先，仪表的安装方式可以根据现场工况选择，包括螺纹安装（如 G½″、NPT 1½″）、法兰安装（如 DN40 及以上规格）或吊装安装。在选择安装方式时，应综合考虑储罐或料仓的尺寸、形状、进出口位置以及周边结构，以保证雷达波的发射和接收不会受到阻挡或干扰。
在进行法兰安装时，需要特别注意仪表与罐壁之间的水平距离。为了避免墙面或其他结构反射回波对测量结果产生干扰，建议保持最小间距为 200 mm。同时，应尽量避免将仪表安装在物料进料口正上方，因为进料过程中可能产生湍流或冲击波，会影响回波信号的稳定性。此外，周围的搅拌桨、导流装置或其他容易反射雷达波的结构也应尽量避开，以保证测量信号的纯净性和准确性。
在布线方面，仪表对电源和信号线的要求也需严格遵守。2-线制（4–20 mA）系统可以共享电源与信号线，布线相对简单；而 4-线或 6-线系统则需单独供电，并建议使用屏蔽电缆，以减少外部电磁干扰对信号传输的影响。如果需要同时输出 RS-485 通信信号进行远程监控或系统集成，强烈建议采用 6-线屏蔽电缆，将电源线、模拟信号线和数字通信线分开布置，以确保信号传输的稳定性和测量数据的准确性。
通过遵循以上安装与布线规范，雷达物位计可以在复杂工况下充分发挥其高精度、快速响应和可靠耐用的性能，确保生产过程的安全和效率。
运输与物流行业的应用场景
在运输行业，尤其是在油罐车、液罐拖车、散装固体运输车等场景，智能雷达物位计带来的高可靠性与低维护特性尤为关键。仪表可实时监测装载／卸载过程中的物料高度变化，支持远程监控与升级功能，减少人为读取误差、降低维护成本、提升装卸效率。同时，无接触测量方式减少了设备磨损与维护中断时间，更适合移动与振动频繁的运输环境。
总结
智能雷达物位计以其非接触测量、高精度、高可靠性、强适应性及灵活通信能力，已经成为现代工业液位／料位监测的优选方案。无论是在储罐、料仓，还是在运输、装卸过程中，它都能为企业提供稳定、可控、低维护的测量保障。通过精准选型、合理安装及系统集成，企业可进一步提升生产安全性、运营效率与智能化水平。
