自动化系统中的关键保护装置：信号隔离器、安全栅和浪涌保护器
在化工厂现场，有些故障看着像仪表坏了，其实未必。
比如，变送器本身输出正常，但是信号到了 DCS 画面上，数据却来回跳；雷雨过后，PLC 模块、通信卡突然损坏；危险区域的仪表回路平时很少出问题，但一到故障状态，就担心会不会带来点火风险。
这些看上去不是同一类问题，但在现场排查时往往围绕干扰、浪涌和能量这三个方面。
对应到自动化和电气控制系统里，常见的保护设备就是三类：信号隔离器、浪涌保护器 SPD以及本质安全栅。
它们不是为了让图纸看起来更完整、更复杂，而是确保系统在复杂工况下少出问题，运行更稳定。
一、信号跳，不一定是仪表坏了
仪表信号不稳，很多人会先查变送器、接线端子、模块通道。这个思路没错，但现场很多问题，最后并不出在仪表本体。
常见情况有几种：
不同系统之间存在地电位差；变频器、电机、大功率设备带来电磁干扰；信号线距离太长，中间又和动力电缆靠得太近；屏蔽、接地、布线处理不规范；多个系统共地后形成接地回路。
这些问题叠在一起，4-20mA、0-10V、脉冲、频率、通信信号都可能受影响。轻一点是数据波动，重一点就是误报警、误动作，甚至影响联锁判断。
信号隔离器主要就是处理这类问题的。
它装在两个系统之间，把输入侧和输出侧做电气隔离。信号可以正常传过去，但地环流、部分干扰和系统间的相互影响被隔开。
在 PLC、DCS、变送器、执行器、采集模块之间，尤其是现场干扰强、接地关系复杂、信号传输距离较远的场合，隔离器很常见。
二、进危险区域的回路，不能只看准不准
化工厂很多高风险区域，可能存在爆炸性气体、蒸气或粉尘等易爆危险因素。这些区域中的仪表回路设计，不能只关注测量准不准、信号稳不稳，还要看故障或接触不良状态下会不会释放过高能量，会不会产生火花。
在危险区域里，一个很小的火花，都可能成为点火源。

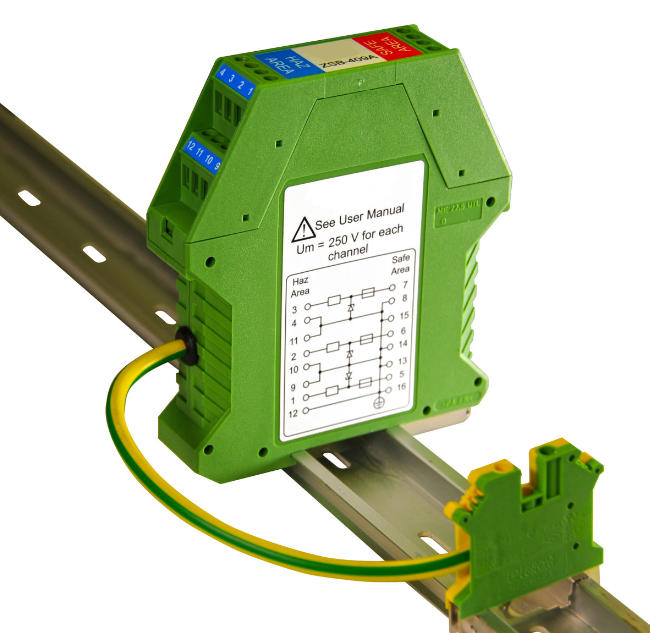

本质安全栅的作用，就是把进入危险区域的电压、电流和能量限制在安全范围内。正常工作时，它负责传递信号；异常情况下，它要防止危险侧出现足以点燃爆炸性环境的能量。
常见安全栅主要有两类：齐纳式安全栅和隔离式安全栅。

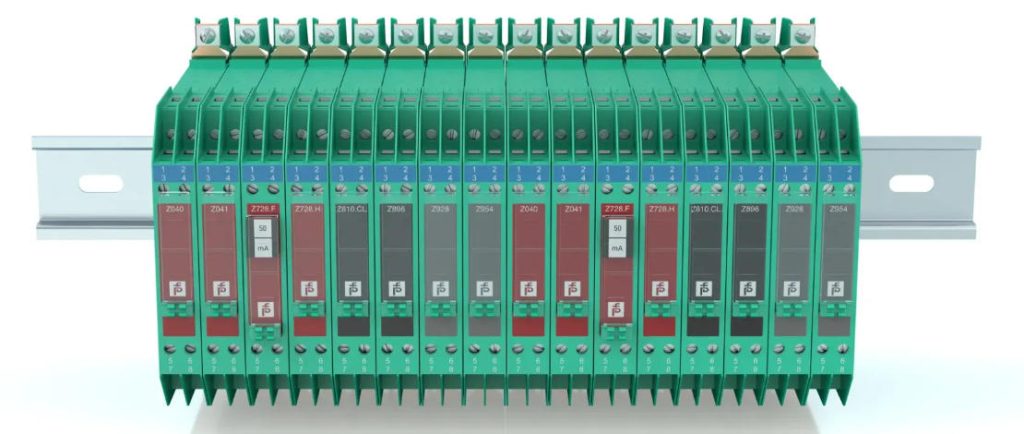

齐纳式安全栅结构比较传统，通常依靠齐纳二极管、电阻和熔断器来实现限压、限流和保护。它对本安接地要求高，接地系统做不好，安全效果和系统稳定性都会受影响。
隔离式安全栅在现在项目中非常常见，由能量限制电路、隔离模块和信号处理单元组成。它除了限制电路中的过高能量，还能实现输入、输出、电源之间的电气隔离。但它不需要像齐纳式安全栅那样依赖专用本安接地，日常安装维护相对省心，抗干扰能力也更好。
但要注意：不依赖专用本安接地，不代表现场可以不做接地。屏蔽接地、保护接地、等电位连接，仍然要按设计和规范执行。
三、设备突然坏，可能是浪涌打进来了
还有一类故障很让人头疼：设备平时运行正常，某天突然损坏。
雷雨后通信模块坏了；大电机启停后系统异常；
电源没有明显问题，仪表模块却被击穿；现场没有短路，也没有明显过载，但电子设备就是坏了。
这类问题经常和浪涌有关。
浪涌不是长期高电压，而是瞬间出现的过电压冲击。时间很短，但能量可能很高。对 PLC、DCS、变送器、通信模块这些电子设备来说，一次冲击就可能造成损坏，也可能让器件提前老化。
浪涌来源很多，比如雷击感应、开关操作、大功率设备启停、电网波动、长距离线路耦合过电压等。

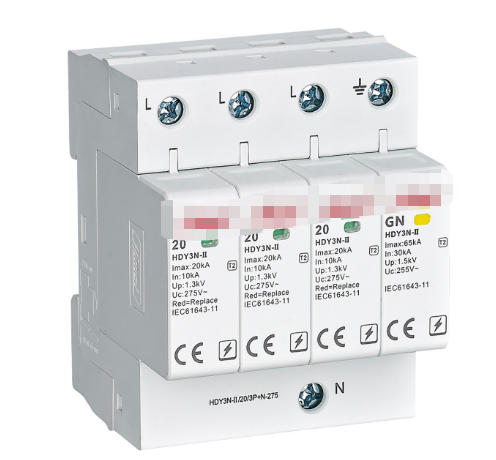

SPD，也就是浪涌保护器，就是用来处理这类瞬态过电压的。
正常情况下，它基本不影响线路工作；当浪涌出现时，它会快速动作，把过电压限制在设备可承受范围内，并把浪涌电流分流到接地或等电位系统中，避免后端设备直接承受冲击。
在化工企业里，电源系统、控制线路、通信线路、仪表线路、数据线路、天馈线路等位置，也都可能需要配置SPD。
尤其是室外仪表、罐区、装车区、长距离电缆、靠近防雷引下线或强电设备的线路，更应该重点考虑浪涌保护。
四、这三类设备不能混着理解
信号隔离器、安全栅、SPD 都属于保护类设备，但保护对象不一样。信号隔离器主要处理电路干扰、接地回路和防止不同系统间相互影响，重点是让信号稳定。
本质安全栅主要控制高风险区域的高能量风险点，重点是防止故障状态下形成点火源。
SPD 主要处理雷击、开关浪涌和瞬态过电压，重点是保护后端设备不被冲击打坏。所以在设计时，不能简单理解成“装了一个保护器就够了”。
关键系统，比如 SIS、ESD、重要联锁回路，更不能只看单个设备选型，而要从整条回路看风险：信号从哪里来，经过哪些柜子，进入哪个区域，是否跨区，是否长距离敷设，接地怎么做，浪涌怎么释放。
保护设计做得好，现场后期会省很多麻烦。保护设计没想清楚，后面就容易变成反复查故障、换模块、改接地、补设备。
结语
化工厂自动化系统的稳定，不是靠某一个设备撑起来的。
信号干扰会让系统判断失真；危险区域能量失控会带来安全风险；浪涌冲击可能让模块和仪表瞬间损坏。
信号隔离器、本质安全栅和浪涌保护器，分别解决这三类问题。平时它们可能没有存在感，但是在现场运行时间越长，越能体现他们的重要性。
很多故障不是不能避免，而是在设计阶段没有把风险提前挡住。
