计为80GHz雷达物位计在玻璃/亚克力透明结构中的穿透测量技术研究

一、引言：透明结构储罐对物位测量提出的新挑战

　　随着现代工业自动化与过程控制技术的不断升级，越来越多的储罐、反应釜以及料仓在结构设计上开始采用透明化设计理念，例如玻璃观察窗、亚克力上盖以及局部透明视镜结构。这类设计的初衷是为了提高现场可视化程度，使操作人员能够直观观察物料状态，从而提升生产安全性与工艺控制的灵活性。

　　然而，在实际工程应用中，这类透明结构却对传统物位测量技术提出了新的挑战。接触式仪表容易受到粘附、磨损以及介质腐蚀的影响，而部分低频雷达或超声波仪表在复杂结构环境中则容易产生多重反射或信号衰减问题，尤其是在存在玻璃或亚克力结构的情况下，测量稳定性往往难以保证。因此，如何在不破坏透明结构完整性的前提下实现高精度、稳定可靠的物位测量，成为工业自动化领域的重要技术课题。

　　计为自动化基于自主研发的JWrada® 80GHz调频连续波雷达物位计，通过大量实验室验证与现场工程应用，系统性验证了高频雷达在玻璃及亚克力等非金属透明介质中的稳定穿透能力，为复杂储罐测量提供了一种全新的解决方案。

二、技术基础：80GHz FMCW雷达物位测量原理优势

　　计为JWrada®系列雷达物位计采用80GHz高频FMCW（调频连续波）技术，其核心优势在于极高的信号集中能力与优异的空间分辨率。相比传统26GHz或低频雷达，80GHz雷达具有更窄的波束角，通常可达到约3°左右，这使得雷达能量能够高度集中在目标方向，从而有效抑制罐壁、支架以及内部结构带来的干扰回波。

　　在物位测量过程中，雷达通过发射高频微波信号并接收目标反射信号，根据频率差计算物料表面距离。由于80GHz频段波长更短，其对小颗粒物料表面具有更高的分辨能力，同时能够更清晰地区分真实液面或料面回波与虚假回波。这一特性在复杂结构储罐中尤为重要。

　　在透明介质结构中，例如玻璃或亚克力材料，其介电常数较为稳定且损耗较低，对80GHz电磁波的吸收和散射作用相对有限，因此雷达信号能够在较小衰减的情况下顺利穿透，从而实现对内部物料表面的精准测量。这一物理特性为非开孔安装提供了理论基础。

三、透明介质穿透机理分析：玻璃与亚克力的电磁特性

　　在工业应用中，玻璃和亚克力（PMMA）属于典型的非金属介质材料，其共同特点是电导率极低、介电损耗较小，并且结构均匀。在微波频段下，这类材料对电磁波的影响主要表现为一定程度的折射与轻微能量衰减，而不会形成类似金属材料那样的完全反射屏障。

　　计为技术团队在多个实验场景中对玻璃厚度、亚克力厚度以及安装角度进行了系统测试。结果表明，在合理厚度范围内（工业常见10mm至30mm玻璃或亚克力板），80GHz雷达信号可以稳定穿透，并在物料表面形成清晰回波。尤其是在垂直入射条件下，信号损耗被进一步降低，使得测量精度基本不受影响。

　　需要特别指出的是，透明材料本身不会生成有效的虚假回波，这一点与金属结构或复杂支撑结构形成鲜明对比。因此，在透明结构上方进行雷达安装，反而有助于提升信号环境的“纯净度”，减少多路径反射干扰。

四、工程应用场景：透明结构下的非接触式物位测量实践

　　在实际工业现场中，透明结构通常用于对工艺过程进行可视化监控，尤其是在食品加工、制药生产、精细化工以及实验型反应系统中应用广泛。在这些场景中，设备往往要求高密封性与高洁净度，因此不允许随意开孔或破坏罐体结构。

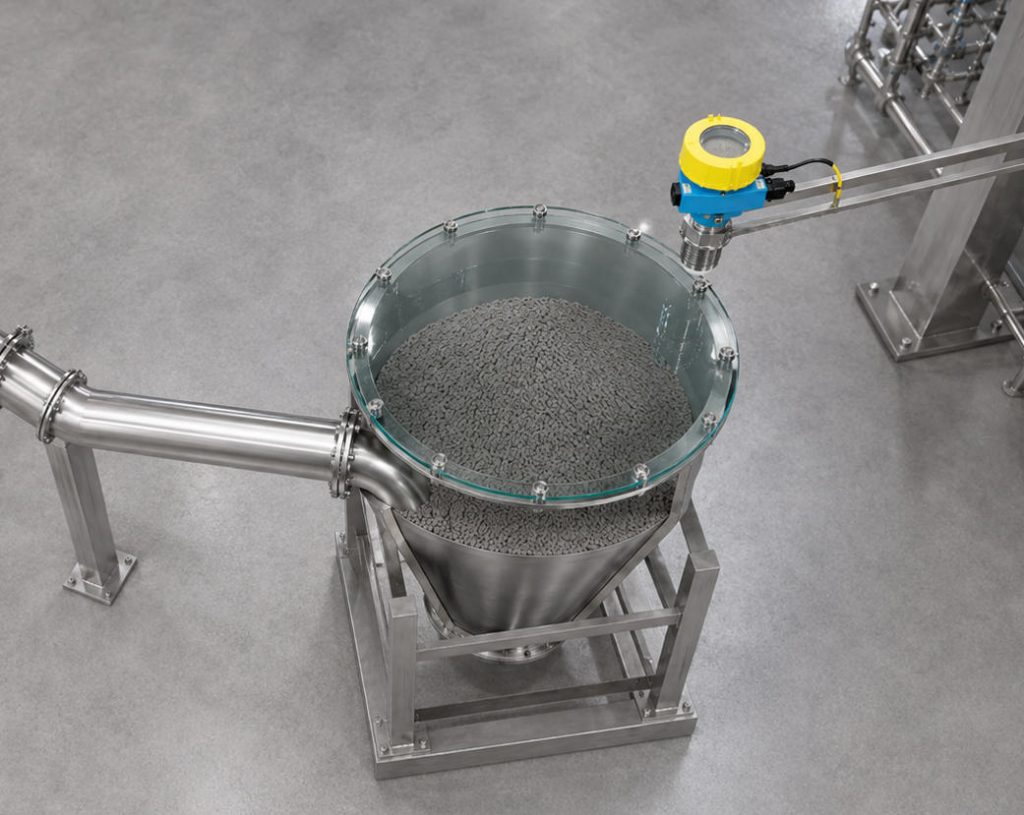

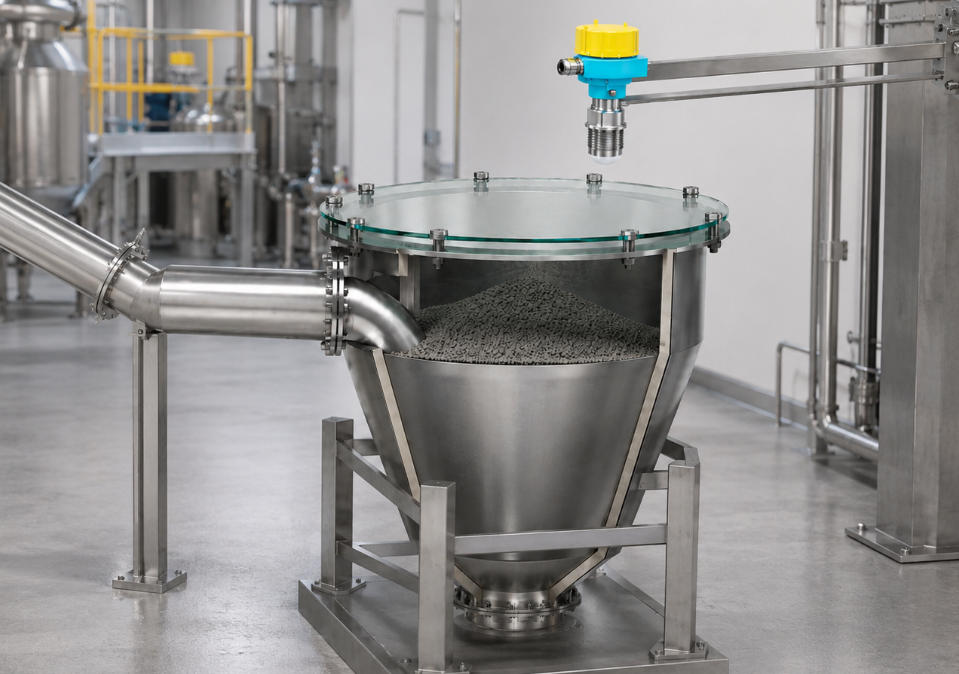

　　计为JWrada® 80GHz雷达物位计通过安装在玻璃或亚克力上方的方式，实现了完全非接触式测量。这种安装方式无需对设备本体进行改造，仅需利用原有观察窗或透明上盖即可完成部署，大幅降低了工程安装成本与施工风险。

　　在实际运行中，该方案表现出良好的稳定性。即使在存在颗粒物料堆积、粉尘环境变化或轻微振动的情况下，雷达信号仍然能够稳定识别真实料面位置。对于一些动态变化较快的工况，如连续进料或间歇出料系统，该方案同样能够保持连续输出稳定信号，为PLC或DCS系统提供可靠的数据支持。

五、关键技术优势：高频窄波束与信号穿透稳定性的结合

　　计为JWrada®雷达物位计在透明结构应用中的核心优势，不仅来自于其电磁波穿透能力，更来自于其系统级信号处理能力。

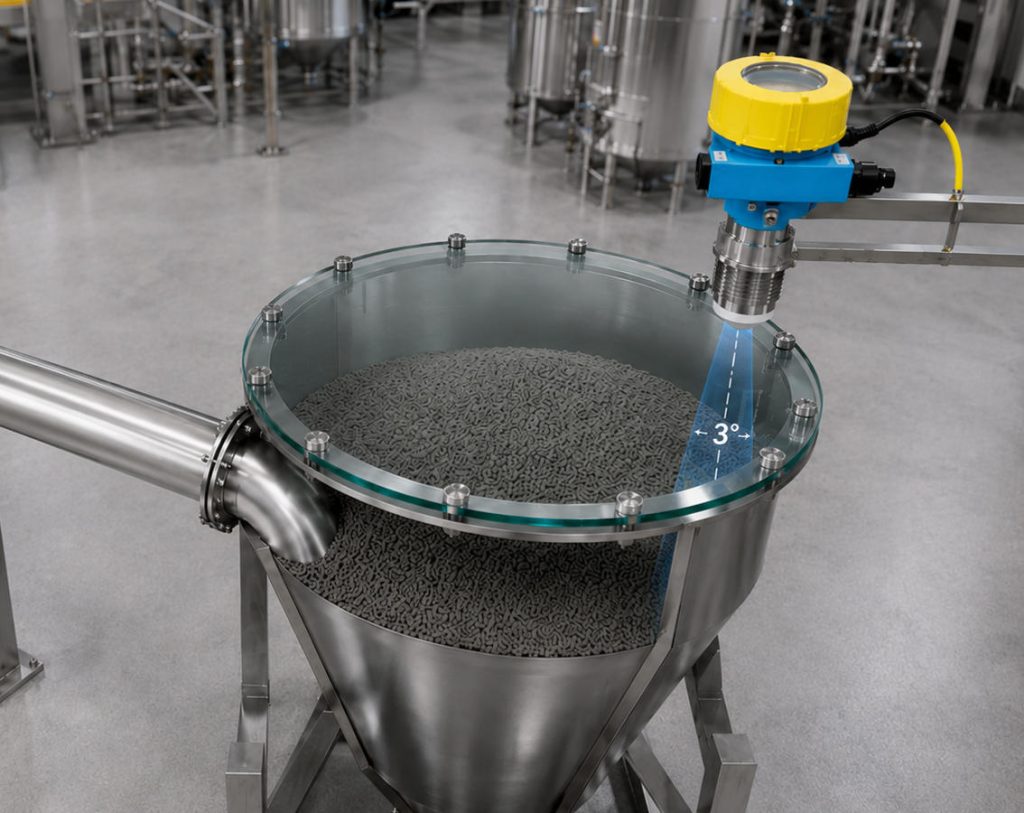

　　首先，80GHz窄波束结构使得雷达发射能量集中度极高，仅约3°的波束角有效减少了对罐壁、支架及其他结构件的干扰。这种高度定向的能量发射，使其在穿透玻璃或亚克力后仍然能够保持足够的回波强度。

　　其次，自主研发的回波识别算法能够对复杂工况下的信号进行动态分析，通过多回波分离与噪声抑制技术，有效过滤无效反射信号，从而确保真实料位信号被准确识别。这一点在透明结构中尤为重要，因为透明介质虽然不会产生强干扰，但在某些角度下仍可能存在边缘反射现象。

　　此外，设备在硬件设计上采用高稳定性射频模块与低温漂电路结构，使其在长期运行过程中仍能保持稳定的测量一致性，这对于连续生产系统具有重要意义。

六、工程价值与行业应用拓展

　　从工程应用角度来看，计为雷达物位计在玻璃与亚克力结构中的成功应用，意味着工业物位测量方式正在从“结构依赖型安装”向“非侵入式安装”转变。这种转变对于现代智能工厂具有重要意义。

　　在食品与制药行业，设备卫生等级要求极高，任何开孔或接触式安装都可能带来污染风险，而非接触式雷达测量则可以在完全密封状态下实现在线监测。在精细化工领域，由于反应过程复杂且介质多变，透明观察结构常用于辅助监控，此时雷达穿透测量可以避免破坏原有工艺设计。

　　在实验室与中试系统中，设备往往需要频繁调整工艺结构，传统仪表安装方式灵活性较差，而基于透明结构的雷达测量方案则具有极高的适应性，可以快速部署并重复使用。

七、结论：透明结构雷达测量技术的工程意义

　　综合实验研究与现场应用结果可以得出结论，计为JWrada® 80GHz雷达物位计在玻璃与亚克力等非金属透明介质环境中具备稳定可靠的穿透能力，不会对测量性能产生明显影响。这一特性为工业物位测量提供了一种全新的安装思路，使得设备在不破坏罐体结构的前提下实现高精度连续监测成为可能。

　　随着工业自动化水平的不断提升，透明结构储罐与洁净型工艺设备将会越来越普遍，而基于高频雷达的非接触式测量技术也将成为未来物位测量的重要发展方向。计为自动化将持续围绕80GHz雷达技术进行深度研发，不断提升复杂工况下的适应能力，为全球工业用户提供更加稳定、智能与高可靠性的物位测量解决方案。
