PNP与NPN晶体管详解：结构、原理及应用
在现代电子技术中，晶体管是最基础、最重要的半导体器件之一。它们广泛应用于各类电路中，包括放大、开关、信号调节、稳压及数字逻辑电路。晶体管的类型主要分为两类：PNP型和NPN型。理解这两类晶体管的结构和工作原理，是掌握电子学设计和现代电子系统的关键。

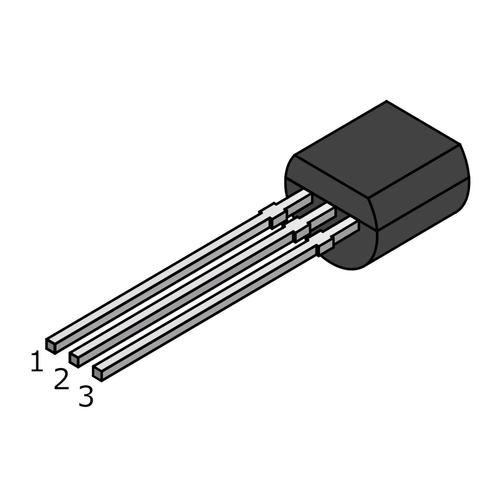

晶体管是一种三极器件，由发射极（Emitter）、基极（Base）和集电极（Collector）组成。不同类型的晶体管，其半导体材料排列不同，从而决定了电流流动方向和特性。
1. 晶体管的基本结构
晶体管由三层半导体材料交替构成，形成两个PN结。三极管的三个端口各有其功能：
- 发射极（Emitter）：负责向基极注入载流子，是电流的主要来源。
- 基极（Base）：非常薄的控制区，通过小电流调节发射极与集电极之间的大电流。
- 集电极（Collector）：收集从发射极通过基极流过的载流子，实现电流输出。
晶体管的结构决定了其载流子类型和流动方式，从而形成NPN型和PNP型两种基本类型。二者的主要区别在于主导载流子和电流方向。
2. NPN型晶体管
NPN型晶体管是最常用的晶体管类型，其结构由N型半导体夹着一层P型半导体组成。
2.1 结构特点
- 发射极：N型半导体，向基极发射电子。
- 基极：P型半导体，薄且掺杂浓度低，用于控制电流流动。
- 集电极：N型半导体，从基极吸引电子并导出至外电路。
2.2 工作原理
在NPN晶体管中，电子是主要载流子。当基极电流 IB 流入时，发射极向基极注入电子。由于基极极薄，绝大多数电子会穿过基极到达集电极，从而形成集电极电流 IC。
NPN晶体管的放大作用可以通过以下关系表示：
其中，β是晶体管的直流电流增益，通常在几十到几百之间。
- 开关应用：当 IB=0 时，晶体管截止，集电极电流接近零；当 IB 达到足够值时，晶体管导通，集电极电流流动。
- 放大应用：基极微小电流变化可以引起集电极大电流变化，实现信号放大。
2.3 特点
- 电流方向：从发射极流向集电极，外部电流方向相反。
- 控制电流：基极电流为正值，流入基极。
- 优点：电子迁移率高，开关速度快，适合高频电路和功率放大。
3. PNP型晶体管
PNP型晶体管与NPN型结构类似，但主导载流子和电流方向相反。其结构由P型半导体夹着N型半导体组成。
3.1 结构特点
- 发射极：P型半导体，发射空穴（正载流子）到基极。
- 基极：N型半导体，控制空穴流动。
- 集电极：P型半导体，收集流过基极的空穴。
3.2 工作原理
在PNP晶体管中，空穴是主要载流子。基极电流 IB必须为负值才能让空穴从发射极流向集电极。当基极电流达到阈值时，集电极电流 IC 增大，实现放大功能：
- 开关应用：基极无电流时晶体管截止，有电流时导通。
- 放大应用：小电流变化在基极引起集电极大电流变化。
3.3 特点
- 电流方向：从集电极流向发射极，外部电路方向相反。
- 控制电流：基极电流流出基极（负电流）。
- 优点：适用于低电压电路和与NPN配合的互补电路。

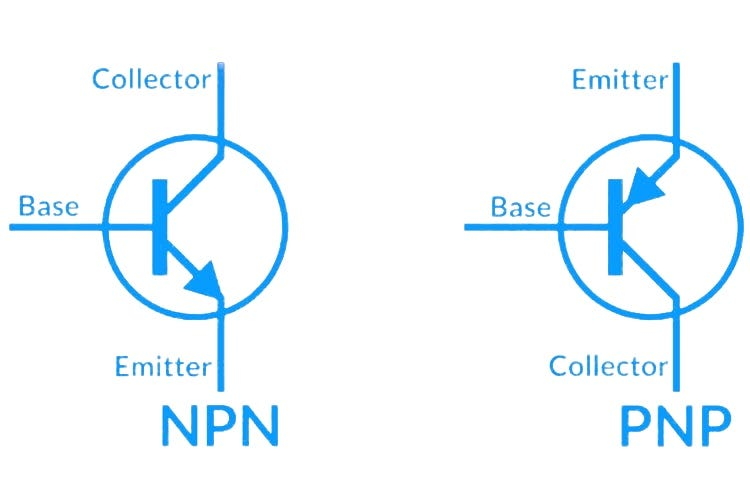

4. NPN与PNP的对比
| 特性 | NPN型 | PNP型 |
|---|---|---|
| 主要载流子 | 电子（负载流子） | 空穴（正载流子） |
| 电流流动方向 | 发射极 → 集电极 | 集电极 → 发射极 |
| 基极电流 | 正电流流入 | 负电流流出 |
| 开关控制 | 电流控制导通 | 电流控制导通 |
| 应用场景 | 高频放大、数字电路、功率开关 | 低功率模拟、互补放大、偏置电路 |
通过上表可以看到，虽然NPN和PNP晶体管结构相似，但电流方向完全相反，导致在电路设计中必须根据应用选择合适类型。
5. 典型应用场景
5.1 开关电路
- NPN晶体管常用于负载接地端开关：当基极电流流入时，负载与地导通。

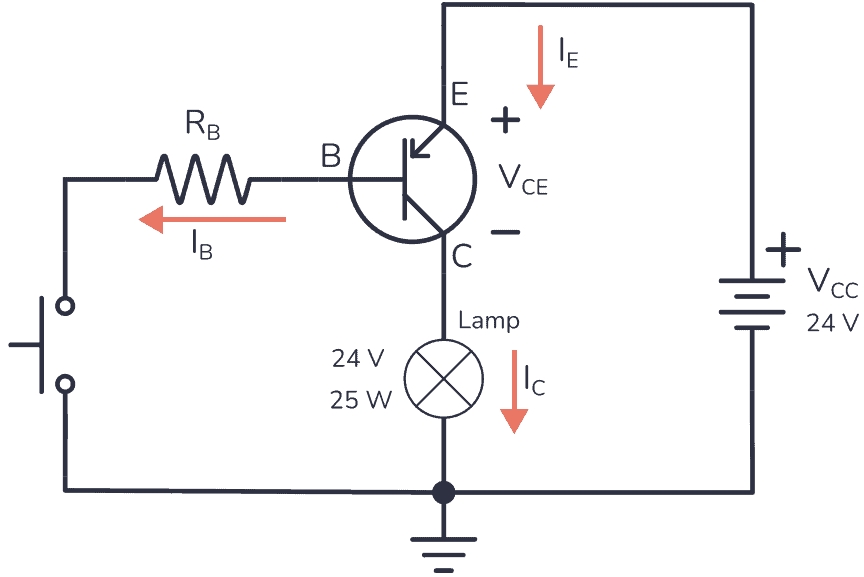

- PNP晶体管常用于正电源端开关：当基极电流流出时，负载接通电源。
5.2 放大电路
- 共射放大器：NPN/PNP型均可使用，NPN更适合高频信号，PNP用于低频或低电压信号。
- 互补推挽放大器：NPN和PNP配合使用，可实现高效率功率放大，常用于音频和电源电路。
5.3 数字电路
- NPN晶体管：由于开关速度快、导通电阻低，广泛用于TTL逻辑和微控制器接口。
- PNP晶体管：通常用于电平转换或特殊逻辑电路，与NPN组合形成互补对称结构。
5.4 电源管理
PNP和NPN晶体管经常用于电压稳压、电流保护和功率调节电路中。利用其开关和放大特性，可精确控制负载电流和输出电压。
6. 实际设计注意事项
- 基极电阻设计：基极电阻应根据所需基极电流计算，保证晶体管工作在放大或饱和区。
- 功耗管理：集电极功耗 P=VCE×ICP 必须在晶体管额定范围内，以免损坏器件。
- 温度影响：高温会增加载流子浓度，改变晶体管的工作点，需要散热设计。
- 频率响应：NPN晶体管电子迁移率高，适合高频应用；PNP晶体管低频性能较好，设计时应注意匹配。
- 互补设计：在放大器和功率电路中，NPN和PNP组合可形成推挽结构，提高效率和线性度。
7. 现代电子应用案例
7.1 音频放大器
推挽音频放大器通常使用NPN/PNP互补对称晶体管。NPN晶体管导通正半周信号，PNP晶体管导通负半周信号，实现高保真输出。
7.2 微控制器接口
NPN晶体管可用于控制继电器、LED灯或电机驱动。通过微控制器输出低电流信号即可控制高电流负载。
7.3 电源稳压
PNP晶体管用于低压线性稳压器，可稳定输出电压，同时实现过流保护。NPN晶体管则用于高电流开关稳压器，提升转换效率。
8. 总结
PNP和NPN型晶体管是现代电子学的核心元件，它们的区别主要在于：
- 载流子类型：NPN为电子，PNP为空穴。
- 电流方向：NPN从发射极到集电极，PNP相反。
- 基极控制：NPN基极电流为正，PNP为负。
两种晶体管通常结合使用，构建高效、稳定的放大器和开关电路。理解它们的特性，不仅有助于电子电路设计，也帮助我们掌握现代电子设备的工作原理，从小型家用电器到大型工业控制系统，都离不开NPN和PNP晶体管的应用。
掌握PNP与NPN晶体管原理、结构和应用，对于工程师进行电路设计、信号处理、液位开关选型、功率管理及智能设备开发至关重要。通过合理选择和配置晶体管，可实现高效能、低功耗、高稳定性的电子系统设计。
