雷达物位计经常丢波，常常是这几个原因

　　雷达物位计现场用得多了，“丢波”这个问题基本都会碰到。丢波以后，常见的表现就是液位突然跳一下，或者数值停在那里很长时间不动。有的会直接跑到满量程，还有的仪表会报故障。

　　从测量原理来看，雷达物位计依靠电磁波照射介质表面，再接收返回的液位回波。出现丢波，说明有效回波变弱，或者干扰回波影响了仪表对真实液位的识别。现场遇到这类问题，可以从下面几个方面排查。

01 安装位置影响回波识别

　　雷达物位计发送雷达波测量时，要接收到清晰的液面反射信号。

　　罐里面一般也比较复杂，不会只有液面。搅拌器、盘管、支撑梁、进料管、人孔这些东西都会反射雷达波，回波一多，仪表就容易受到干扰。仪表距离罐壁较近，或者波束范围覆盖罐内构件时，容易产生较强的干扰回波。干扰信号接近甚至超过液位回波时，仪表就容易出现跳变、假液位或者丢波。有一个比较典型的规律，就是液位每次到某一个高度，问题就出来了，而且反复出现在差不多的位置。这种情况可以检查对应高度附近的罐内结构。

　　碰到这种问题，先看安装位置。雷达波束尽量不要正对进料口、搅拌器、支撑梁这些位置，这些地方反射干扰回波信号会比较强。如果安装位置已经定了，现场也没办法再改，那就要看回波曲线，找到干扰回波的位置，再做虚假回波屏蔽。

02 天线挂料结露削弱信号

　　雷达虽然是非接触测量，但天线一直处在罐内环境里面，工况变化照样会对它产生影响。

　　有些罐湿气比较大，有些粉尘比较多，还有一些介质本身就容易结晶或者粘在天线上。时间长了以后，天线上会出现冷凝水、粉尘、结晶物或者挂料。东西一旦附在天线上，雷达波发出去会受影响，接收回波也会变弱。刚开始不一定马上表现出来，积累到一定程度以后，丢波就会越来越频繁。

　　现场经常遇到的是，仪表刚投用的时候一直正常，用了一段时间以后才开始不稳定。这时候就要检查天线有没有脏污、挂料或者结晶。这类情况可以先检查天线表面状态。蒸汽较大、粉料、黏性介质和易结晶介质工况，更需要定期关注天线表面的清洁情况。

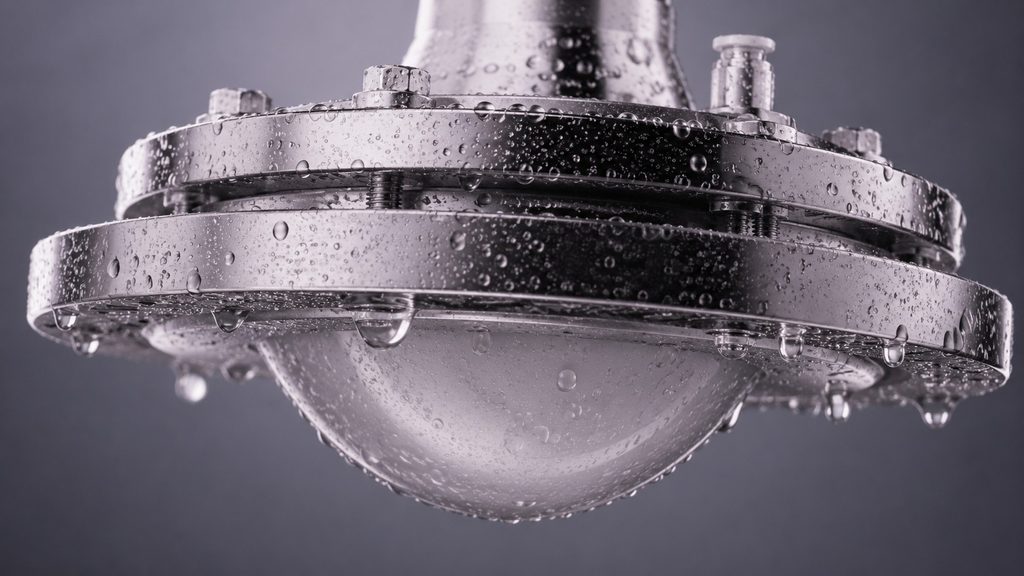

计为JWrada雷达物位计的天线探头

03 介质反射能力偏弱

　　雷达回波强度和介质的介电特性有关。水类介质对雷达波的反射较强，而部分油类、溶剂和低介电常数介质，液面回波相对较弱。测量距离增加、液面波动加剧、泡沫增多以后，返回天线的有效信号还会进一步减弱。

　　所以，同一台雷达，测水的时候一直很稳，换成介电常数比较低的介质以后，回波会明显变弱，测量状态也会跟着发生变化。这时候不能光靠调参数，要看介质参数和现在这台雷达是否匹配，包括频率、天线形式和安装方式，都要一起考量。

04 液面波动改变反射方向

　　再就是液面状态。高速进料、搅拌比较厉害，或者罐里正在剧烈反应的时候，液面一般都不会太平，有时候翻得很厉害。液面一直在动，雷达接收到的回波也会跟着变化，严重时就会跳数或者丢波。

　　雷达波照射到这样的液面后，一部分能量会向其他方向反射，返回天线的回波随之减弱。液面一直在动，雷达接收到的回波也会跟着变化，严重时就会跳数或者丢波。这类故障往往和工艺操作具有明显对应关系。例如：

搅拌器启动后液位开始跳变；

高速进料时出现丢波；

工况趋于平稳后液位恢复稳定。

　　如果平时运行都正常，只有搅拌开大、进料加快以后开始出问题，那就要着重看搅拌强度、进料方向、液面波动，还有雷达安装的位置。

05 泡沫影响液位回波

　　泡沫对雷达测量的影响，和泡沫的厚度、密度、含水量以及结构有关。较薄、较松散的泡沫，对雷达波影响较小；较厚、较致密的泡沫，会明显削弱液面回波，有些泡沫本身还会形成反射信号。这样一来，仪表接收到的回波结构就会变得复杂。

　　现场如果出现正常工况下液位稳定，反应加剧、泡沫增多时开始跳变或丢波，就需结合泡沫状态分析测量异常。

　　如果罐里面长期都有比较厚的泡沫，仪表选型的时候就要考虑进去。装好以后，参数也要根据现场实际状态慢慢调，直接套一套参数往往解决不了问题。

06 高液位进入近端测量区域

　　有些雷达物位计在中低液位时运行稳定，液位接近罐顶以后开始出现异常。这种情况往往和近端测量区域有关。

　　液面距离天线较近时，液位回波容易和法兰、安装短管、天线附近产生的固定反射叠加在一起。安装短管也经常出问题。短管做得太长，口径又小，雷达波在里面容易产生干扰。液位升得太高、离天线太近，到了近端以后，仪表识别起来也会比较困难。

　　一般先看三个地方。一个是最高液位离天线到底还有多远。一个是安装短管的长度和口径。还有一个就是仪表的近端测量范围设得合不合理。这几个地方如果挤得太紧，液位回波和近端干扰容易混在一起，仪表就不好判断哪个才是真实液位。三者之间需留出合理距离，液位回波才会更加清晰。

07 虚假回波学习设置不合适

　　最后就是虚假回波屏蔽。虚假回波抑制主要用于处理罐壁、支撑梁、搅拌器和安装短管形成的固定反射。这个功能设置好，可以改善复杂储罐中的测量稳定性。

　　如果进行虚假回波学习时，罐内已经存在较高液位，而学习范围又覆盖了真实液位回波，仪表就会把这部分信号记录为干扰回波。之后液位进入相同区域时，真实液位信号容易被屏蔽，从而出现跳变或者丢波。

　　因此，做虚假回波学习前，可以先查看回波曲线，确认真实液位回波和固定干扰回波的位置，再确定学习范围。

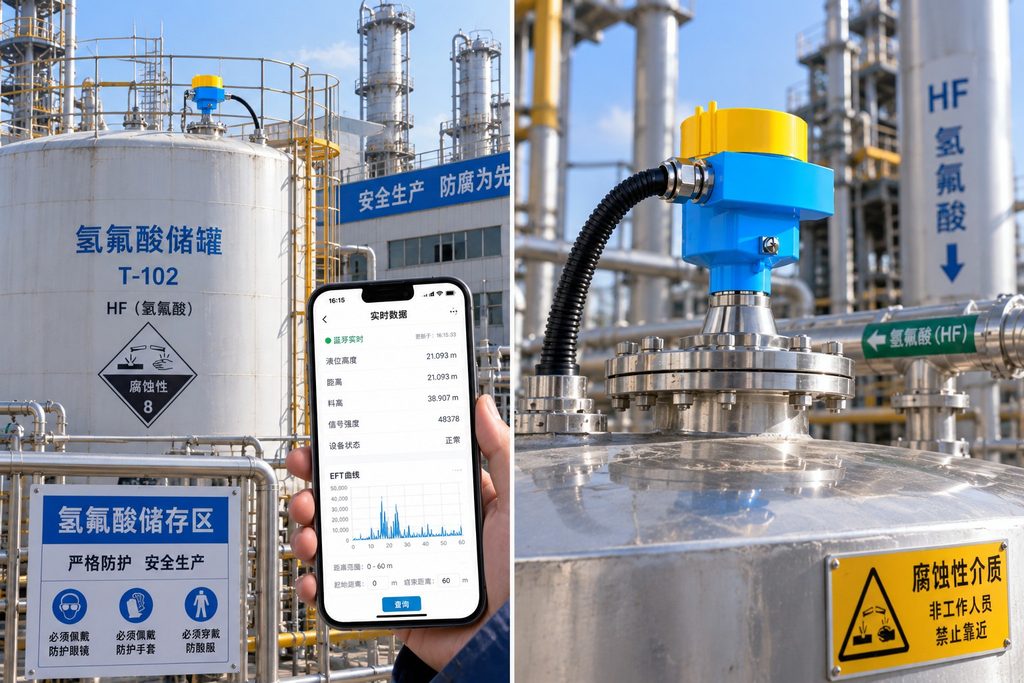

计为JWrada雷达物位计安装应用于氢氟酸储罐

雷达丢波，按这个顺序排查

　　现场排查雷达物位计丢波，可以先观察故障出现的规律。

固定液位反复丢波： 检查罐内构件、安装位置和虚假回波。

搅拌或进料时丢波： 检查液面波动、泡沫和进料方向。

运行时间越长，丢波越频繁： 检查天线挂料、结露和结晶。

接近满罐时出现丢波： 检查最高液位、安装短管和近端测量区域。

　　接下来查看回波曲线。主要看两件事：

真实液位回波有多强；

液位回波附近有哪些干扰信号。

　　把这两个问题看清楚以后，再根据实际情况调整虚假回波抑制、测量范围、介质参数和响应时间，排查思路会清晰很多。

小结

　　雷达物位计丢波，归根结底和“回波质量”有关。安装位置、罐内构件、介质特性、搅拌、泡沫、天线挂料以及参数设置，都会影响回波识别。

　　现场处理时可以记住一个顺序：先看工况，再看安装；再看回波，最后调参数。顺着这条思路排查，故障原因会越来越清楚。
