反应釜液位控制工程案例｜计为 Ring-11 音叉液位开关在复杂反应工况中的应用
一、项目背景
在精细化工与新材料生产过程中，反应釜既是反应发生的核心设备，也是生产安全与工艺稳定性的关键节点。液位控制看似基础，却直接影响投料顺序、反应节拍、高液位联锁以及异常工况下的安全处置能力。
本案例来自广东省惠州市大亚湾石化工业区某新材料科技有限公司生产车间。该企业建有新材料中试—量产一体化生产线，现场配置多台反应釜，单釜有效容积为 3–5 m³，主要用于有机溶剂体系下的聚合与改性反应。
随着生产规模逐步扩大，反应釜运行节拍加快，原有依赖人工经验判断、并配合稳定性不足的液位仪表进行控制的方式，逐渐暴露出局限性，成为影响自动化运行连续性和装置本质安全的薄弱环节。企业希望通过可靠的点液位检测手段，实现反应釜投料与联锁逻辑的稳定执行，而不是“只做参考、不敢全信”。
二、工艺介质与工况条件
反应釜内介质并非单一、稳定的液体，而是典型的多组分反应体系。主体为酯类、酮类等有机溶剂，在投料与反应过程中逐步加入功能性粉体与催化剂，部分固体会在反应阶段溶解或发生结构变化。
从物性角度看，该体系在不同阶段呈现出明显差异。密度随配方与反应进程变化，反应前后存在一定波动；粘度在升温与聚合过程中逐渐上升；同时，反应阶段伴随一定气体析出，液体中存在气泡与扰动。
在工况条件上，反应釜工作于常压至微正压环境，温度在 60–120 ℃ 区间内波动，搅拌装置全程运行，釜内液体处于持续受剪切和翻动状态。这些因素叠加，使液位检测长期处于高干扰、高不确定性的实际工业环境中，而非理想测试条件。
三、原有液位检测方案的问题
在应用 Ring-11 之前，现场曾先后尝试多种液位检测方案。浮球式液位开关在有机溶剂中的浮力条件尚可，但在粉体参与反应后，浮球表面易被附着或包覆，在搅拌工况下频繁出现卡滞和误动作。
电容式液位开关在初期调试阶段能够正常工作，但其检测原理对介质介电特性较为敏感。随着反应前后介质组成发生变化，等效电容条件随之改变，原有设定的动作点不再对应固定液位，难以在整个反应周期内保持一致的动作位置。
此外，现场也曾使用过低端音叉类液位开关，但在强搅拌和气泡干扰条件下，抗振与信号判别能力不足，报警状态不稳定。
上述问题最终导致自动投料和高液位联锁功能多次被迫人工干预，甚至被人为屏蔽。仪表虽在现场安装，却无法真正承担安全与控制职责，操作人员对液位信号逐渐失去信任。
四、选型难点分析
针对该反应釜工况，液位开关的选型难点并不在于单一参数指标，而在于综合适应能力。仪表需要在介质组成变化、密度波动以及搅拌干扰并存的条件下，仍然能够给出清晰、稳定的点位判断。
同时，检测原理不应依赖介电常数等易随工艺变化的物性参数，对短时气泡、液面波动和飞溅具有足够的判断。此外，长期接触有机溶剂及反应副产物，对接液部件的耐腐蚀性和结构可靠性也提出了明确要求。
在这些前提下，大量对工况高度敏感或需要频繁标定的液位检测方案，在实际工程中被逐一排除。
五、计为 Ring-11 音叉液位开关的应用方案
在综合评估后，项目组选用了深圳计为自动化技术有限公司的 Ring-11 音叉液位开关。仪表采用顶部法兰安装方式，根据工艺需要分别布置于不同插入深度，对反应釜关键液位点进行点位检测与联锁控制。
1. 工作原理适配性
Ring-11 常温音叉液位开关采用压电器件实现叉体的振动驱动与信号检测。在无介质覆盖时，音叉探头处于稳定的谐振状态；当叉体与被测液体接触后，液体对叉体振动产生明显阻尼作用，使其谐振频率和振动幅值发生变化。上述频率变化被压电检测器件实时采集，并由内部检测电路进行判别，最终输出稳定的开关量信号，实现对“有料 / 无料”状态的可靠识别。
由于检测过程基于机械振动特性的变化，而非介电常数或导电性能，该原理对介质组成、浓度变化具有良好的适应性，适合用于多组分、有机溶剂及反应过程条件变化明显的应用场景。
2. 抗干扰能力
Ring-11 音叉液位开关的叉体具有较高的机械强度，能够承受反应釜内搅拌过程中液体对探头的冲击而不损伤仪表结构。其振动频率设计与环境机械振动有明显区分，使仪表能够准确识别液位状态，而不会被外界振动干扰。同时，开关对短时气泡和液体飞溅具有良好的辨别能力，在液面出现暂时扰动时也不会产生误动作。
在实际运行过程中，即便反应釜处于高剪切搅拌和气体释放阶段，Ring-11 音叉液位开关依然保持稳定的开关状态，没有出现错误报警，确保了液位检测的可靠性和整个工艺操作的安全性。
3. 材料与防腐配置
针对有机溶剂体系，Ring-11 的接液材质选用：
- 316L不锈钢
- 关键接液部位进行防腐涂层处理
- 哈氏合金
可长期耐受酯类、酮类及反应副产物的侵蚀，避免因腐蚀导致的机械失效或信号异常。
4. 安装与维护

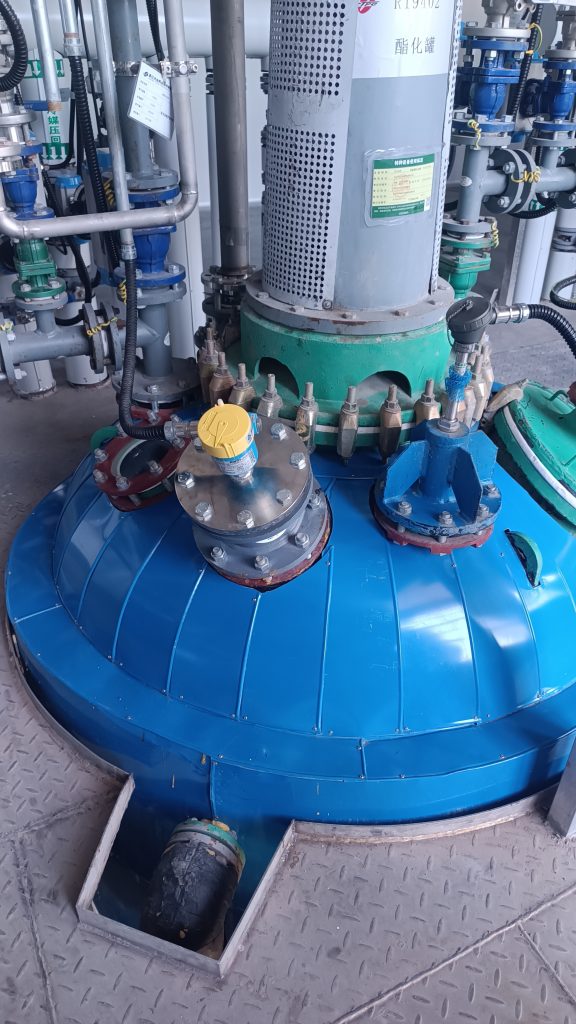

仪表通过顶部法兰安装于反应釜釜顶，探头垂直伸入釜内，有效避开主搅拌桨的直接冲击区域，从而保证检测稳定性。安装方式简便，无需进行现场复杂标定，即可快速投入使用。投运后，音叉液位开关能够长期保持可靠工作状态，基本不需要日常维护，满足连续生产和高自动化要求。
六、运行效果与应用反馈
设备投运后，Ring-11 音叉液位开关在反应釜中承担了关键液位检测与联锁功能。通过顶部法兰安装的探头，仪表能够在釜液面达到预设高度时触发高液位联锁，有效防止过量投料和潜在溢流风险。同时，在液位下降至工艺要求下限时，开关信号为下一步投料或反应阶段切换提供可靠判断依据，保证操作节拍与工艺顺序的稳定执行。
运行一段时间后，现场工程师反馈表明，误报警现象明显减少，操作员对自动联锁的依赖性明显提升，原本需人工确认的液位动作几乎全程可由仪表自动完成。反应釜在连续投料和反应过程中能够按既定工艺节拍稳定运行，实现了从“液位只是参考”到“液位可以放心交给仪表”的实际转变。这一变化不仅提高了操作效率，也显著降低了人为干预带来的安全隐患，成为项目最直观且可信的成效体现。
七、工程总结
反应釜液位检测的难点，从来不在于仪表参数本身，而在于：
- 工况是否被真实理解
- 原理是否与介质特性匹配
- 设备是否以长期稳定运行为目标设计
计为 Ring-11 音叉液位开关在本案例中的表现，证明其在复杂反应介质、强搅拌与物性变化工况下，具备足够的可靠性与工程适应性，能够胜任反应釜关键点位的液位控制需求。
对于希望提升反应过程安全性与自动化水平的化工用户而言，这类基于成熟物理原理、强调稳定运行而非“参数噱头”的液位开关，更值得被认真考虑。
