安全栅与NAMUR标准在工业防爆系统中的应用
引言：工业自动化中的防爆需求
在现代工业自动化中，防爆安全始终是设计中最重要的考量之一。无论是化工装置、石油天然气平台，还是制药厂、煤矿系统，只要存在可燃气体或粉尘，就必须严格控制电气能量的传播，以防意外事故发生。在众多防爆措施中，有一种体积小巧却关键的装置常被忽视，但它却决定了系统能否真正“安全”运行——那就是安全栅（Safety Barrier）。它不大，却是整个本质安全系统的“最后一道防线”，保障危险区与安全区之间的信号与能量平衡。
什么是安全栅？
安全栅用于防止危险能量从安全区传入危险区，通常安装在两者的分界处，一端连接控制系统，另一端连接现场仪表。其核心任务可总结为：“让信号通过，让危险能量止步。”通过严格限制进入危险区的电压和电流，安全栅确保即便系统发生故障，也不会产生足以引发火花或过热的能量。根据工作方式不同，安全栅主要分为齐纳式安全栅和隔离式安全栅（隔离栅）。齐纳式通过齐纳二极管、电阻和保险丝实现限压限流保护；隔离式在此基础上引入光、电磁或变压器隔离，实现信号与能量的完全分离。

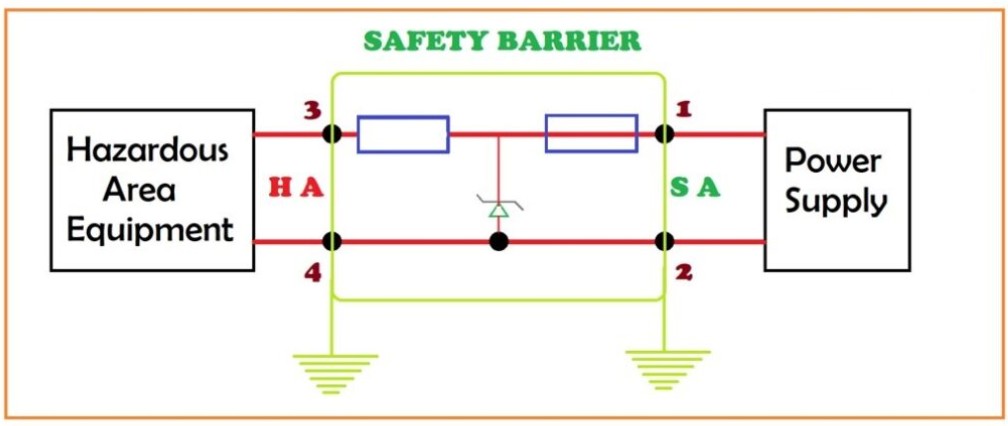

齐纳式安全栅：经典可靠的“三重防护”
齐纳栅是最早应用、结构最简单的一种安全栅类型，其工作原理包括三层保护：齐纳二极管限压、串联电阻限流、保险丝熔断保护。齐纳栅反应迅速、成本低廉，但其安全性能依赖于良好接地。如果接地不牢或电阻过大，限压效果会失效，从而削弱防爆性能。因此，在工程中，确保齐纳栅接地可靠是保障本质安全的关键环节。

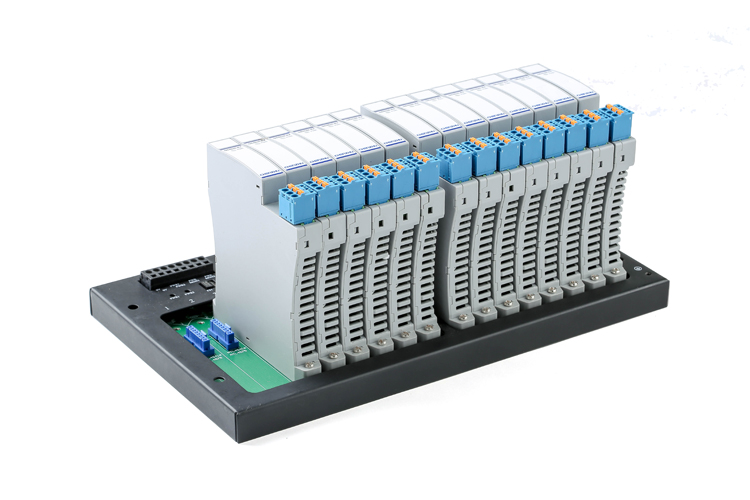

隔离式安全栅：智能信号防护
随着工业系统复杂度提高，隔离式安全栅应运而生。它在保留限压限流功能的同时，通过光、电磁或变压器方式实现输入、输出及电源的完全隔离，彻底解决了地环路干扰和信号串扰问题。隔离栅无需接地、安装灵活、抗干扰能力强，能够同时处理电流、电压、频率、热电偶和RTD等多种信号，还支持一入两出的信号分配。长期稳定性高、精度优异，使其成为现代PLC与DCS系统中不可或缺的信号防护装置。
NAMUR标准：全球防爆系统的“语言规则”
如果安全栅是防爆系统的“硬件守卫”，NAMUR则为全球防爆系统提供了标准化语言。NAMUR（化学工业测量与控制标准化协会）成立于1949年德国，是工业自动化领域重要用户组织，其“推荐文件（NE系列）”已成为IEC、EN及国内防爆标准的重要参考。通过NAMUR标准，不同厂商的安全栅、变送器及控制系统能够实现兼容，保证信号传输与防爆功能可靠性。
相关标准包括：NE21（信号抗干扰与浪涌保护）、NE43（模拟量4–20mA信号故障状态）、NE44（回路断线与短路检测）、NE89（本质安全系统选型原则）、NE95（设备诊断与通信接口要求）。通过这些标准，控制系统可精准判断仪表状态，实现安全、可靠的信号诊断。
NAMUR型传感器与安全栅：本安信号链的黄金组合
NAMUR型二线制传感器输出电流极低（约1mA），必须与安全栅配合使用，才能安全稳定地传输至控制系统。在现代化工、制药及石化现场，NAMUR传感器与安全栅几乎已成为本质安全信号链的标准配置，既保障操作安全，又确保数据准确和系统可靠。
安全栅的选型与安装建议
选型时需明确信号类型（AI、AO、DI、DO）、防爆等级（Exia/Exib），核对本安参数（Uo≤Ui, Io≤Ii, Po≤Pi），选择符合NAMUR NE21/NE43认证的产品，并确保通道数及安装方式满足系统要求。安装时，齐纳栅必须良好接地（接地电阻≤1Ω），隔离栅保持通风与间距，信号线与电源线分槽布线，端子区分安全区与危险区，投运前核对信号极性与接线正确性。通过这些措施，可最大限度保证信号传输安全及防爆性能。
应用实例：化工现场的“无声守护”
在精细化工厂的反应釜温度监控系统中，工程师采用了隔离式安全栅配合符合 NAMUR NE43 标准的温度变送器。通过实际监测数据，我们可以看到该组合在关键技术指标上表现突出：
- 信号稳定性分析
- 监控期间，变送器输出电流稳定在 4–20mA 范围内，经过安全栅隔离后，系统接收端信号波动小于 ±0.1%，即便在雷雨天气或工厂高电磁干扰环境下，信号仍无漂移，确保控制系统可获得精确温度数据。
- 对比未使用隔离栅的同类项目，雷雨季节信号波动可达 ±0.5–1%，存在误报警风险。
- 故障响应能力
- 当系统偶发瞬态过电压（如空压机启停或雷击引起的电压尖峰）时，隔离栅通过光耦隔离和限流保护，瞬间吸收异常能量，确保下游PLC或DCS不会受到干扰。
- 实际记录显示，雷击和电源波动事件共 12 次，安全栅全部有效保护，系统无误动作。
- 维护周期与可靠性
- 仓泵及温度变送器长期运行中，安全栅保证信号连续输出超过 5 年，无需频繁更换或调整。
- 现场运维反馈指出，隔离栅减少了接线故障引起的停机次数，每年节省维护时间约 30–40 小时。
另一石化管线监测项目中，NAMUR型接近开关配合安全栅实现远程限位检测。从信号传输与设备保护的角度分析：
- 信号完整性：通过安全栅的隔离功能，接近开关输出信号避免了管线附近电机和泵产生的电磁干扰，连续运行期间信号误动作为零。
- 系统安全性：安全栅限制了任何过流或过压进入危险区，即便接近开关发生故障，也不会触发管线自动切断或警报误动作，保障生产安全。
- 长期数据分析：连续五年监测数据显示，信号稳定性保持在 ±0.2%，系统误动作为零。这种长期稳定性是传统直接接线方式无法保证的。
技术总结：
通过以上实际数据与长期运行记录，可以看出安全栅不仅是“防护装置”，更是工业信号系统可靠性的核心保障。它通过电气隔离、限流、限压等多重措施，保护控制系统免受外部干扰和突发故障影响，同时确保仪表信号的高精度、高可靠性。这也是为什么在现代化工、制药和石化现场，隔离栅+NAMUR传感器几乎成为本质安全信号链的标准组合。
结语：让安全更智能，信号更可靠
安全栅如工业防爆系统的沉默守护者，它不直接参与控制，却保护每一条信号的安全；它不输出能量，却确保危险区能量被严格限制。NAMUR标准则为这种安全建立统一规则，使全球防爆系统“说同一种语言”。在4–20mA信号链上，安全栅与NAMUR标准的协作确保工业系统高效运转的同时，始终保持本质安全，为现代工业自动化提供可靠、智能的防护。
