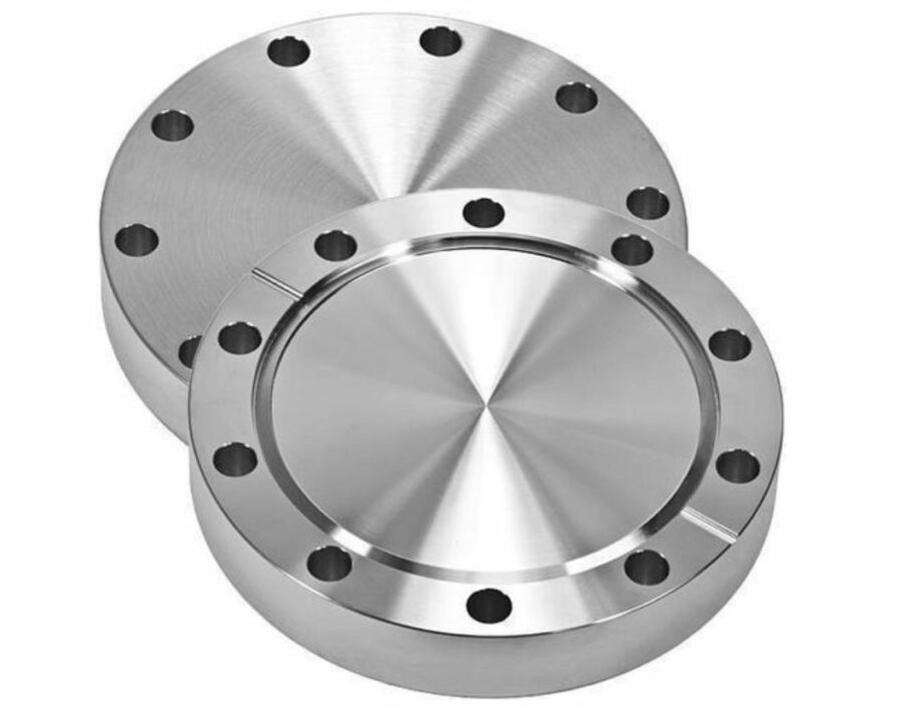

SORF 是什么法兰？
在工业现场安装雷达物位计、液位开关或料位开关时，经常会看到一个缩写：SORF。很多工程师在图纸或技术协议中都见过，例如 DN80 SORF PN16、2″ 150LB SORF。那么 SORF 到底是什么法兰？为什么物位仪表安装中经常使用这种法兰？
下面从结构、原理以及在物位仪表中的实际应用进行系统介绍。
一、SORF 法兰是什么意思
SORF 是一种常见的工业管道法兰类型，其英文全称为：Slip On Raised Face Flange。中文通常称为：带突面平焊法兰 或 平焊凸面法兰。这个名称实际上包含两层含义：
1）SO（Slip On）
表示 平焊式法兰。安装时管道可以直接插入法兰内部，然后进行焊接固定。
2）RF（Raised Face）
表示 突面密封面。密封面比法兰本体略高，用于放置垫片形成密封。因此 SORF 的完整含义就是：
具有突面密封面的平焊法兰。
二、SORF 法兰的结构特点
与其他法兰相比，SORF 结构简单、安装方便，因此在工业现场非常普遍。其主要结构特点包括：
1 管道插入式结构
管道或设备接口可以直接插入法兰内孔，然后进行焊接固定。
2 双面焊接
通常需要：
- 外侧焊接一圈
- 内侧焊接一圈
这种方式能够提高连接强度。
3 RF突面密封
法兰中心密封面高于法兰盘，用于放置垫片，实现可靠密封。
4 成本较低
相比对焊法兰（WN法兰），SORF 加工更简单，因此成本较低。
三、SORF 与常见法兰的区别
在工业设备和物位仪表安装中，常见的法兰主要有三种：
| 法兰类型 | 英文 | 特点 |
|---|---|---|
| SORF | Slip On Raised Face | 平焊突面法兰 |
| WNRF | Weld Neck Raised Face | 对焊突面法兰 |
| BLRF | Blind Raised Face | 盲板法兰 |
其中：SORF 是应用最广泛的一种。原因包括：
- 安装简单
- 成本低
- 密封可靠
- 标准化程度高
四、SORF 在物位仪表中的应用
在物位测量系统中，法兰不仅是连接件，更是保证测量稳定的重要结构。很多设备都会采用 SORF 法兰接口，例如：
- 雷达物位计
- 音叉液位开关
- 振动棒料位开关
- 浮球液位开关
- 电容物位开关
典型安装结构为：储罐 / 容器 → 法兰接口 → 物位仪表。其中法兰连接可以实现：
- 稳固安装
- 密封防漏
- 方便拆卸维护
五、为什么物位仪表常用 SORF 法兰
在工业测量设备的安装与选型过程中，法兰形式的选择往往需要综合考虑多方面因素，例如设备的安装位置、现场施工条件、密封要求以及整体工程成本等。对于储罐、反应釜或管道系统中的物位测量设备来说，合理选择法兰连接形式不仅关系到安装是否方便，也直接影响到设备运行的稳定性和维护的便捷性。
在众多法兰类型中，SORF（Slip On Raised Face）法兰之所以在物位仪表安装中非常常见，主要与其结构特点和实际应用优势有关。首先，从安装角度来看，SORF 属于平焊法兰结构，管道或设备接口可以直接插入法兰内孔后再进行焊接固定。这种结构在现场施工时对同轴度要求相对较低，因此安装过程更加灵活。对于安装在储罐顶部或侧壁的雷达物位计、液位开关以及料位开关等设备来说，平焊法兰可以更方便地进行定位和调整，减少安装难度。
其次，在密封性能方面，SORF 法兰通常采用 RF（Raised Face）突面密封结构。突出的密封面可以与垫片形成稳定的压紧区域，从而有效提高连接部位的密封可靠性。在储罐液位测量或粉料料位检测等应用场景中，良好的密封性能可以避免介质泄漏，同时也能防止外部环境影响测量设备的正常工作。
从工程成本的角度来看，SORF 法兰的加工工艺相对简单，不需要像对焊法兰那样进行复杂的坡口加工，因此制造成本和安装成本都相对较低。在一些大型储罐区或工业生产线中，往往需要安装大量的物位测量设备，此时采用 SORF 法兰可以在保证可靠连接的同时有效控制整体工程预算。
此外，SORF 法兰还具有良好的标准化和通用性。目前，在多个国际和国内标准体系中都可以找到对应规范，例如 ASME B16.5、DIN 标准、JIS 标准以及中国的 GB/T 标准等。这种高度标准化的设计使得不同厂家生产的设备之间能够实现较好的互换性，也方便工程设计、采购以及后期维护。
综合来看，SORF 法兰凭借安装方便、密封可靠、成本合理以及标准通用等特点，已经成为工业储罐和管道系统中物位仪表最常见的连接方式之一。在雷达物位计、振动棒料位开关以及液位开关等设备的实际应用中，SORF 法兰不仅能够提供稳定的机械连接，还能为长期可靠运行提供良好的基础条件。
六、物位仪表常见的 SORF 法兰规格
在工业应用中，物位仪表的法兰尺寸通常根据储罐接口确定。
常见规格包括：
- DN50 SORF
- DN80 SORF
- DN100 SORF
压力等级常见：
- PN16
- PN25
- 150LB
- 300LB
例如：
- DN80 PN16 SORF
- 2″ 150LB SORF
这些规格在雷达物位计和液位开关安装中都非常常见。
七、物位仪表法兰选择的注意事项
在选择 SORF 法兰时，还需要考虑以下因素：
介质类型
如：
- 化学品
- 粘稠液体
- 粉料
需要选择合适材质。
温度和压力
高温或高压工况可能需要使用 对焊法兰（WNRF）。
安装空间
罐顶空间有限时，需要考虑法兰尺寸与仪表结构匹配。
总结
SORF 法兰（Slip On Raised Face Flange）是一种带突面密封面的平焊法兰，具有结构简单、安装方便、成本较低等特点，因此在工业管道和设备连接中被广泛应用。
在物位测量系统中，雷达物位计、液位开关和料位开关等设备通常通过 SORF 法兰与储罐连接，从而实现稳定安装和可靠密封，是工业现场最常见的仪表连接方式之一。
