仪表人必看！模拟量与开关量信号在工业自动化中的应用与选型指南

Table of Contents

引言

　　在现代工业自动化系统中，信号类型的选择不仅决定设备运行的效率和精度，还直接关系到生产安全和可靠性。想象一下，一个化工反应釜中温度、压力和液位随时波动，如果信号采集不够准确，控制系统就可能无法及时响应，从而导致能源浪费甚至安全事故。

　　在工业控制领域，模拟量（Analog Signal）和开关量（Digital/Switch Signal）是最常见的两种信号类型。理解它们的原理、应用场景及优缺点，是自动化工程师、设备维护人员及系统设计人员必须掌握的核心知识。

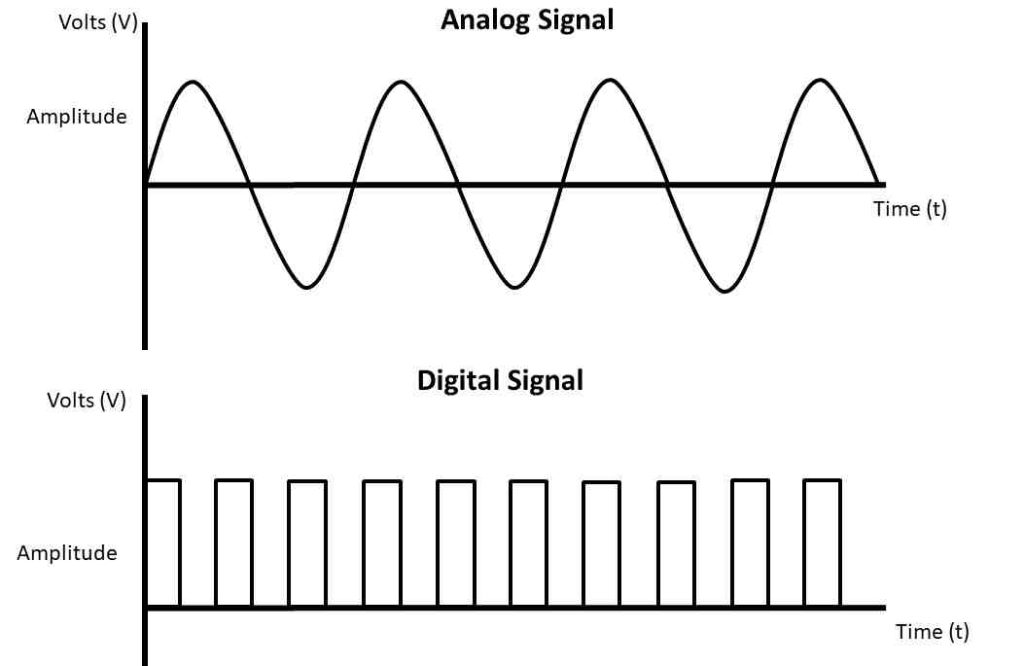

　　模拟量是一种连续变化的信号，可以在一定范围内取任意值，真实反映物理量的变化。例如：

特点与感官化描写：
　　模拟量就像温度计上的指针缓缓移动，可以捕捉每一个微小变化。它能让控制系统“看得见”生产过程中每一次细微波动，从而实现精准控制。

　　开关量信号只有两种状态：开/关或 0/1，用于二值控制。例如：

特点与感官化描写：
　　开关量就像房间里的灯开关，要么亮，要么灭。它提供简单可靠的状态信息，适合报警和二值控制，但无法反映连续变化的物理量。

模拟量信号的处理过程主要包括四个环节：

多媒体建议：

　　在工业自动化系统中，不同物理量需要不同类型的传感器和变送器来精确检测和转换信号。除了温度、压力、流量的传统变送器外，雷达液位计也在现代工控系统中扮演着关键角色，尤其适用于复杂液位测量场景。

温度变送器
- 类型：热电偶、热电阻
- 应用：锅炉、反应釜、烘干设备
- 特点：实时监测高温环境，输出标准模拟信号，便于PLC处理
压力变送器
- 类型：静压、差压、绝压
- 应用：管道、储罐、气体储罐
- 特点：高精度压力波动测量，支持4~~20 mA或0~~10 V输出
流量变送器
- 类型：涡轮、涡街、超声波、磁感应式
- 应用：液体、浆液流量监测，化工、食品、制药行业
- 特点：连续监测流量，配合PLC实现精确控制
电压/电流变送器
- 用途：隔离、放大或转换模拟信号
- 应用：长距离传输、抗干扰要求高的场景
- 特点：保证信号稳定，适应复杂工业环境

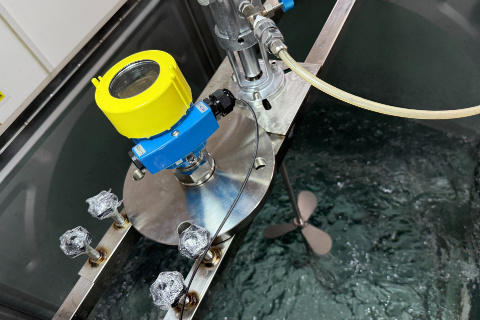

雷达液位变送器（Radar Level Transmitter）
- 原理：发射高频微波信号，通过测量信号在液体表面反射回来的时间实现液位连续测量
- 应用：酸碱液罐、油品储罐、高温高压或蒸汽泡沫干扰环境
- 优势：非接触测量，耐腐蚀、耐高温高压，可克服蒸汽、泡沫和粉尘干扰
- 感官化描写：雷达液位计像“智能眼睛”，在液体表面轻轻扫过，捕捉每一次微小液位变化，确保控制系统实时感知储罐状态

　　在高温高压、腐蚀性介质或粉尘浓度高的场所，选择适合的传感器和雷达液位计尤为关键，可保障测量精度与生产安全。

感官化描写：
　　4-20 mA 电流信号就像一条宽阔而稳定的河流，无论途中受到何种干扰，信号都能保持稳定；而 0-10 V 电压信号则像细流般容易受环境干扰，波动较大，可靠性相对较低。

　　模拟量和开关量信号在工业自动化中各司其职，但常常互为补充，通过合理组合，可以实现从基础报警到精密过程控制的完整方案。

场景化描写：
　　在化工储罐区，雷达液位计像“智慧眼睛”持续扫描液面，PLC根据模拟量信号自动加料；同时振棒料位开关监测液位上下限，一旦触发报警，提醒操作员及时干预。模拟量提供精确控制，开关量提供安全保障，二者结合让生产过程既高效又安全。
