化工行业之所以能稳定、规模化、长周期生产，其底层基础并非工艺包，而是能够长期承受高温、高压、腐蚀、冲蚀、多相流、复杂反应条件的化工设备体系。

　　化工设备不仅是“硬件”，更是反应工程 + 热力学 + 流体力学 + 材料科学 + 安全工程 + 控制系统的集成体。其设计、制造与运行水平，决定了一座工厂的上限。

一、反应设备

釜式反应器

　　广泛应用于间歇或半连续反应过程，实现物料的混合、反应、加热、冷却、分散或溶解，是精细化工最常见的反应主体。基本原理是通过搅拌桨产生一定流场，使物料均匀接触并维持传热与传质。热量通过夹套或内盘管交换，维持反应在合适温度下进行。

结构类型

　　釜体由筒体、封头、搅拌轴、桨叶、折流板、夹套或内盘管等构成。不同桨型形成的流场差异明确：

• 推进式桨：轴向循环强，适用于中低黏度体系、固体悬浮场景。
• Rushton 桨：径向流强，适用于气液分散过程。
• 锚式、框式桨：用于高黏物料，主要作用是改善壁面附近的混合效果。

常见的问题

　　传热能力不足、温度控制迟滞、局部热点、黏度上升导致换热恶化等。值得注意：

• 温度上升过慢：往往与换热面积下降、结垢或换热介质不足有关。
• 温度下降困难：与反应放热峰值、搅拌不均、介质变稠等相关。
• 温度“平稳但隐患大”：显示温度不代表内部局部温度，尤其对强放热反应需注意局部热点。

典型故障表现

• 搅拌问题：电机电流异常、振动加大、机械密封渗漏。
• 混合不良：产品颜色变化、杂质偏高、批次波动增加。
• 换热衰减：相同工况升温/降温时间逐步延长。

　　掌握釜内“搅拌—传热—物性变化”的关联，有助于准确判断反应状态。

管式及固定床反应器

　　用于连续反应，特别是需要精确控制停留时间、温度梯度，或依赖催化剂的反应过程。固定床反应器在催化工艺中应用广泛。

工作原理

　　管式反应器：物料在细长管道中流动，依靠壁面换热控制温度；接近活塞流。

　　固定床反应器：物料通过填装催化剂的床层，利用催化剂完成反应；反应热与压降沿程变化明显。

典型现象

　　理想活塞流难以完全实现，实际运行中存在停留时间分布、侧壁效应和径向温度梯度。

　　固定床反应器的典型现象包括：

• 压降随运行时间逐渐上升（催化剂积垢、微粒堆积）。
• 温度沿程变化不均（入口分布不理想或局部热点）。
• 活性衰减呈“非均匀”特征（靠近入口段衰减快）。

典型运行问题

• 压降突然升高：入口滤网堵塞或局部结焦。
• 温度偏移：气液分布异常，或催化剂局部老化。
• 转化率下降：催化剂活性长期衰减或分布器问题。

　　数据趋势比单点值更有意义，技术员应重点观察“温度—压降—流量”的长期演变。

二、塔器

板式塔

　　用于蒸馏、吸收、解吸等过程，通过气液接触实现组分分离。

　　原理是通过气体从塔盘孔上升，液体在塔盘上形成液层并从降液管流至下一层。在气液接触过程中发生传质，分离效率取决于液层高度、气速、塔盘结构等。

塔盘工作区间

• 低负荷区：易发生漏液，液层难以维持，分离效率低。
• 高负荷区：易发生液泛，塔压差升高，甚至夹带增大。
• 正常区：塔盘液层稳定，气液接触充分。

　　需重点关注：塔压差是否随负荷合理变化；调整回流比后塔顶/塔底温度是否出现异常滞后；是否存在某些不随调节改善的温度异常（可能是塔内件损伤信号之一）。

常见异常

• 液泛：塔压差突升、塔顶部温度不稳、产品质量下降。
• 漏液：持续性效率低下，但压差可能不明显变化。
• 塔内件问题：降液管堵塞、塔盘变形等，会使分布恶化。

规整填料塔

　　规整填料用于低压降、要求高理论塔板数或真空工况的分离操作，如精馏、萃取，对液体分布敏感。

工作原理是液体沿填料表面形成薄膜向下流动，气体自下而上流动，在薄膜表面进行传质。分布器负责液体初始均匀分配，是效率关键。

液体分布影响效率

　　良好分布时，填料表面形成稳定液膜实现高效传质；分布不良会造成局部干区、湿区，导致效率显著降低。

　　常见原因包括：分布器堵塞、液体偏流、填料沉降等。

　　可从几个方面判断：为保持质量是否长期加大回流比；塔压降趋势是否异常；负荷波动时产品质量敏感度是否过大（分布器性能差时常见）。

　　大修时观察分布器和填料外观，有助于加深运行期间的数据感知。

三、换热设备

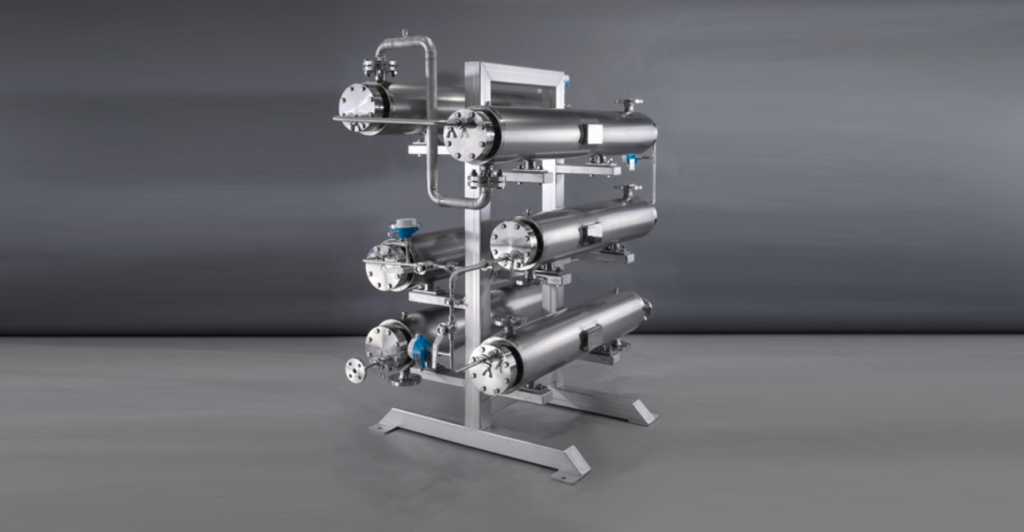

壳程—管程换热器

　　此类换热器应用最普遍，用于加热、冷却、冷凝、再沸等，是化工厂数量最多的设备类型。它的工作原理是冷热流体分别在管程和壳程中流动，通过管壁实现热量交换。折流板用于改变壳程流动，使其在管束间横向流动，提高传热。运行问题多集中在传热衰减、泄漏和压降变化。

运行状态判断

• 传热下降：进出口温差缩小、介质升温/降温时间延长。
• 压降异常：缓慢上升为结垢或污垢，突然变化可能是堵塞或泄漏通道。
• 串漏迹象：两侧介质出现不应存在的成分，或物料平衡异常。

　　技术员需关注：进出口温差长期趋势，压降突然变化是否伴随性能改变，以及冷却水铁离子升高常指示泄漏。

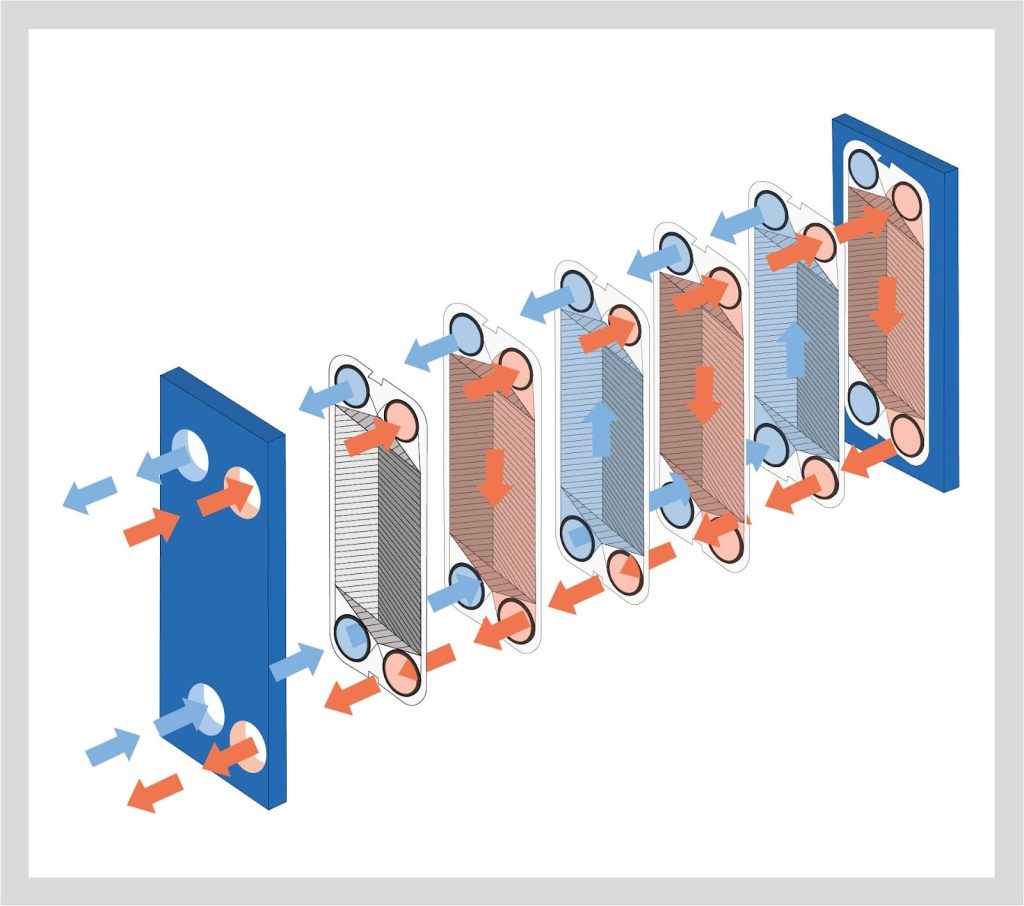

板式换热器

　　版式换热器用于高效换热，尤其适用于粘度低、对温差利用要求高的场景。传热高效，但垫片和通道容易受到污染影响。工作原理主要通过冷热流体在波纹板片间交替流动，通过薄板传热，湍流增强传热系数。

　　典型问题包括：

• 垫片老化导致外漏；
• 未处理的微粒导致通道局部堵塞；
• 串漏导致产品污染或水质问题。

　　频繁紧固螺栓、介质交叉污染和清洗是性能衰减信号，应及时提出维护建议。

四、储运设备

压力容器与储罐

　　压力容器用于物料的承压存储、相分离、缓冲调节或物料周转，包括球罐（LPG/LNG）以及储罐。

　　工作原理是原理容器通过厚壁结构承受内部压力；附件如安全阀、液位计确保运行在安全窗口。储罐通过气相空间和呼吸阀控制罐内压力。

　　需重点关注焊缝、腐蚀、壁厚变化、附件状态。

　　储罐则需关注基础沉降、罐底腐蚀、呼吸阀工作状态、罐顶积水和防静电措施。

需重点关注：

　　外壁是否有锈蚀、鼓包、渗漏；液位变化是否与进出料一致；压力与温度是否在预期窗口内；呼吸阀是否按周期测试。

泵、压缩机与管道

　　提供流体输送动力，是工厂稳定运行的基础。 这三类设备的的原理分别是：泵通过叶轮旋转将动能转为压力能，压缩机通过压缩腔体体积提升气体压力，管道通过流体动力差推动物流。

　　典型问题和主要原因是：

　　泵的气蚀由吸入压力不足引起。

　　管道振动集中在支架弱点或急弯处。

　　温度高、介质腐蚀性强时焊缝容易成为薄弱点。

　　应重点关注：

• 吸入压力与温度的变化（判断是否接近气蚀条件）；
• 轴承与密封温度、振动趋势；
• 管道支撑是否松动、膨胀是否顺畅。

　　巡检记录的连续性对问题判断非常重要。

五、固体处理设备

离心机

　　离心机利用离心力进行固液分离。工作原理是物料在高速旋转的转鼓中形成密度分层，固体贴壁，液体透过滤布或溢出，实现分离。性能取决于转速稳定性、物料分布和过滤条件。

　　常见问题主要是：

　　进料波动对振动影响显著。

　　滤布堵塞导致含水率升高。

　　转子不平衡会加速轴承磨损。

• 振动上升（多为分布不均或转子问题）；
• 出料含固/含水波动；
• 滤布堵塞导致流量下降。

　　技术员可通过对比不同批次的电流、振动、滤饼状态识别趋势。

气力输送

　　利用气流输送粉体。主要是通过粉体随气流在管道中移动，依靠流速维持悬浮或滑动，常见模式有稀相输送和浓相输送。

　　常见问题包括弯头冲蚀快速，粉体受潮易堵塞。

　　气速不足 → 堆积；气速过高 → 磨损加剧。

　　需要重视输送压力变化、某些位置的定期堵塞、异常噪音等。

六、材料与腐蚀工程

　　工程师会尤其关注：

1）腐蚀与材料选型 选材永远是化工设备的核心难题之一。

工况	材料选择
氯化体系	哈氏合金、钛
含氟HF	蒙乃尔、特型镍基合金
强酸/氧化体系	904L、UPRET、Zr
高纯电子化学品	EP 管、高级抛光不锈钢
粘稠物料	内衬 PTFE、搪玻璃

　　需着重关注高氟工况需用镍基合金；保温层下腐蚀（CUI）；焊缝附近的腐蚀集中；介质泄漏后的流挂痕迹类型，温度升高后腐蚀加速的趋势等问题。

2）疲劳与热循环 频繁启停、温度波动，会造成焊缝和应力集中的疲劳破坏。

3）维护可达性 设备设计得再好，若清洗困难、拆检困难，运行两年后效率也会衰减得很快。

4）通用性与可替代性 关键备件是否国产可替代？ 特殊内件是否容易采购？ 停产时间是否可控？

5）设备的动态风险与HAZOP 现代工厂越来越关注“反应失控、泄漏、超压、交叉污染”等风险源头的动态管理。

　　设备不只是“硬件”，而是风险体系的一部分。

　　记录腐蚀点位置与变化趋势，可辅助工程人员判断材料适配性。

七、动态工况与运行行为

　　动态工况决定设备是否能承受变化，如启停、负荷波动、停电、急冷等过程。这些情况下设备受力、温度、流动状态变化最明显。

　　需详细关注：

• 塔压差随升负荷变化的响应速度；
• 反应器降温能力是否足够；
• 泵停转后液位是否出现异常倒流；
• 温度、流量跳变的顺序是否符合逻辑。

　　通过回放事件中的数据曲线，可总结设备不同阶段的特征行为，有助于建立经验体系。

结语

　　化工设备看似冰冷，实则承载了工程师对整个工业系统的理解：

　　反应动力学、传热传质、材料腐蚀、流体分布、结构强度、控制逻辑、安全风险、运行经济性。

　　今天的化工行业正在重构：设计更精细、设备更智能、材料更先进、行业更绿色。而化工设备，正是这一切变化的“载体”和“桥梁”。
