液位开关常见法兰过程连接类型解析：结构差异、适用工况与选型建议
在工业自动化测量系统中，液位开关承担着关键的安全监测与过程控制任务，其安装可靠性直接影响装置的长期稳定运行。而在众多安装方式中，法兰连接因其优异的密封性能与机械强度，成为中高压力工况下最主流的过程连接形式之一。
相比螺纹连接与卡箍连接，法兰连接能够提供更高的结构刚性和更稳定的密封效果，特别适用于以下场景：
- 密闭容器
- 压力储罐
- 高温介质环境
- 易燃易爆工况
- 腐蚀性液体储存系统
然而，很多工程人员在选型时往往只关注“是否为法兰”，却忽视了不同法兰结构在承压能力、抗振性能、密封可靠性及维护成本上的显著差异。错误的法兰选型，可能导致泄漏风险增加，甚至引发安全事故。
本文将系统解析液位开关中常见的五种法兰连接形式，并结合工程实践给出选型建议。

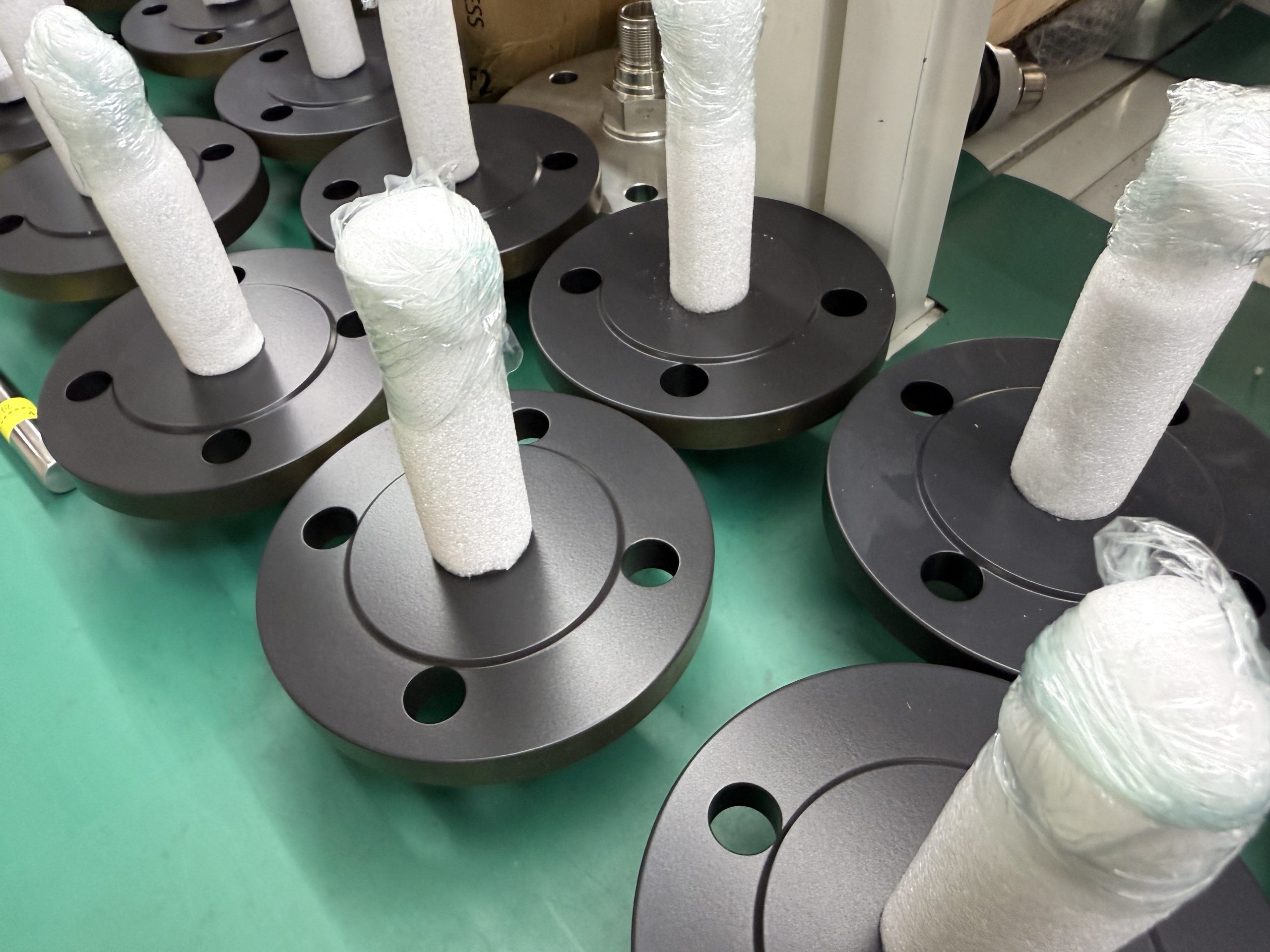

一、法兰密封面的基础类型
在了解法兰结构之前，需要先认识密封面形式。密封面直接决定了泄漏控制能力。
常见密封面包括：
1. 突面（RF, Raised Face）
工业应用最广泛的密封形式，通过垫片压紧实现密封，适用于中等压力环境。
2. 凹凸面（MFM）
通过公母配合提高对中性，能够减少垫片偏移，密封稳定性优于RF。
3. 榫槽面（TG）
具备更强的机械定位能力，适合高温工况。
4. 环连接面（RJ）
采用金属环垫，属于高压密封结构，常见于石油、天然气等严苛环境。
工程提示：
密封面的等级往往比“是否为法兰连接”更能决定最终密封效果。
二、五种常见法兰连接结构详解
1. 平焊法兰（Slip-On Flange）
平焊法兰又称搭焊法兰，其安装方式是将管道插入法兰内孔后进行角焊缝焊接。
结构特点
- 制造成本较低
- 安装难度小
- 对焊接精度要求不高
局限性
由于存在两道焊缝，其抗疲劳性能相对有限，在持续振动或温度循环条件下，焊缝区域更容易成为潜在薄弱点。
推荐应用
- 常压或中低压储罐
- 冷却水系统
- 普通工艺管线
不建议用于： 高频振动、高冲击压力场合。

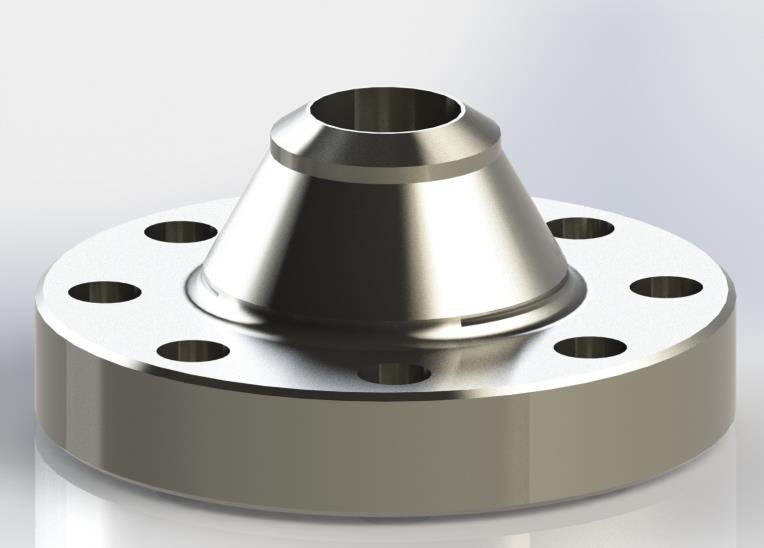

2. 对焊法兰（Weld Neck Flange）
对焊法兰被广泛认为是结构强度最高的法兰形式之一。
核心优势
其带颈结构可实现从管道到法兰的平滑过渡，显著降低应力集中。
这意味着：
- 更强的抗疲劳能力
- 更好的抗弯性能
- 更高的承压极限
典型应用
- 高压反应釜
- 石化装置
- 蒸汽系统
- 高温管道
在很多关键装置中，对焊法兰甚至被视为“长期运行”的首选结构。
3. 螺纹法兰（Threaded Flange）
螺纹法兰通过内螺纹与管道直接连接，无需焊接。
最大优势：安装便捷
特别适用于：
- 禁止动火施工区域
- 改造项目
- 临时安装
风险点
螺纹连接本质上属于机械密封，长期受温度变化影响可能产生微间隙。
因此通常建议：
- 避免用于剧烈温压波动环境
- 谨慎应用于危险介质系统
一般更适合中低压工况。

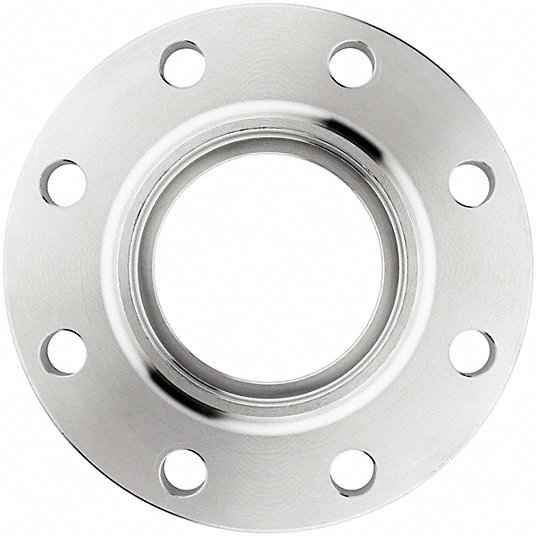

4. 承插焊法兰（Socket Weld Flange）
承插焊法兰通过将管道插入承口后进行角焊固定。
技术特点
- 焊接后同心度高
- 密封稳定
- 强度优于平焊
尤其在小口径高压系统中表现突出。
注意事项
为防止热膨胀产生附加应力，通常需要预留微小间隙。
5. 松套法兰（Lap Joint Flange）
松套法兰由法兰环与翻边短节组合而成。
最大价值：经济性与耐腐蚀兼顾
接触介质部分可采用高等级材料，而外部使用普通钢材，从而降低整体成本。
适用场景
- 强腐蚀介质
- 需要频繁拆装的设备
但其整体刚性较弱，不建议用于高机械载荷环境。
三、为什么液位开关更需要重视法兰选型？
在密闭容器应用中，液位开关并非只是测量元件，其安装部位往往构成了压力边界体系的一部分。一旦过程连接或结构完整性失效，不仅会影响测量可靠性，更可能直接破坏容器的安全边界，带来严重的工程与安全风险。
在实际运行中，连接结构失效可能导致的后果包括但不限于：有毒介质泄漏、高温液体或蒸汽瞬时喷出，以及可燃、易爆气体在局部空间内扩散。此类事故往往具有突发性强、影响范围大、后果难以预测的特点，尤其在密闭或受限空间内，其危害会被进一步放大。
因此，在液位开关及其过程连接的选型阶段，应从系统安全角度进行综合评估，重点关注以下几个方面：
- 过程连接的额定压力等级是否留有充分安全裕量，而非仅满足设计工况；
- 工况中是否存在频繁或剧烈的温度变化，以避免热应力对连接部位造成疲劳损伤；
- 设备是否处于长期连续运行状态，以及是否存在启停频繁的工况特征；
- 安装区域是否属于危险区域或涉及危险介质，并据此提高连接与密封的安全等级。
工程经验表明，在关键工艺装置和重要测量点位上，单纯以“初始采购成本最低”作为选型依据，往往会在设备全生命周期内带来更高的维护成本和更大的安全风险。合理的选型，应优先考虑长期可靠性与系统安全性。
四、工程选型建议
如果从长期可靠性角度排序，通常可参考：
高压 / 高温：
👉 优先考虑对焊法兰
小口径高压：
👉 可选承插焊
普通工业场景：
👉 平焊即可满足需求
禁止焊接环境：
👉 螺纹法兰更具优势
强腐蚀系统：
👉 松套法兰更具经济性
没有“绝对最好的法兰”，只有更匹配工况的选择。
五、一个常被忽视的事实
在众多工业现场案例中可以发现，介质泄漏的根本原因往往并不来自仪表本体性能，而更多与过程连接环节密切相关。例如，连接结构设计不合理可能导致局部应力集中，在长期压力与温度交变作用下产生微裂纹；安装质量不足则可能造成预紧力不均或密封件受损，从而降低整体密封可靠性；此外，若密封面形式选择与实际工况不匹配，也极易在设备运行后期形成潜在泄漏点。
从工程安全的视角来看，过程连接绝非简单的机械接口，而是压力系统完整性的重要组成部分。其设计与实施质量，在很大程度上决定了设备能否在复杂工况下实现长期、稳定运行。因此，在仪表选型与系统设计阶段，应将过程连接纳入整体安全策略进行评估，通过匹配合理的结构形式、密封方案及安装规范，从源头降低运行风险。
换言之，过程连接本身就是安全设计的一部分，其重要性不应被低估。
结语
随着工业装置向大型化、高参数方向发展，液位测量设备的可靠性要求正在不断提高。而作为仪表与容器之间的关键接口，法兰连接不仅关系到安装质量，更直接影响装置的本质安全。
在工程实践中，理解不同法兰的结构差异与适用边界，比单纯关注仪表性能更具现实意义。
正确的法兰选型，本质上是在为系统运行建立第一道安全屏障。
