单刀单掷（SPST）与双刀双掷（DPDT）的区别
在工业自动化和仪表控制领域，继电器触点的类型直接关系到设备的功能表现和控制系统的可靠性。常见的继电器触点类型包括单刀单掷（SPST）和双刀双掷（DPDT），它们在结构和功能上存在明显差异。
SPST触点为单组触点，主要实现单一的通断功能，适用于简单开关控制场合；而DPDT则包含两组独立的切换触点，能够同时对两路电路进行切换控制，功能更加灵活和多样。为了帮助读者更好理解两者的区别，下面将结合详细的接线图示例，逐步解析它们的工作原理和实际应用。
一、单刀单掷（SPST）继电器接线详解
结构与功能

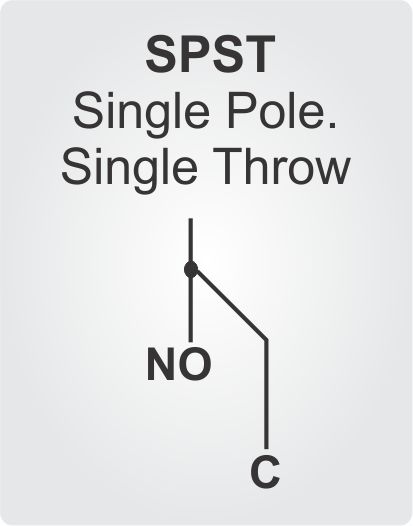

SPST继电器只有一个公共端（COM）和一个触点（常开NO或常闭NC），其主要作用是实现开关电路的通断。它的电路逻辑简单，动作时将COM与NO闭合，断开时COM与NO断开。
接线示意
电源正极 (+)
|
(COM)
O------O (NO)
|
负载（报警器、继电器线圈等）
|
电源负极 (-)
- 当继电器线圈通电时，触点闭合，电流流过负载，使报警器或执行器工作；
- 继电器未动作时，触点断开，负载断电。
典型应用场景
- 简单报警回路；
- 基础启停控制；
- 低成本、单一路信号输出。
二、双刀双掷（DPDT）继电器接线详解
结构与功能

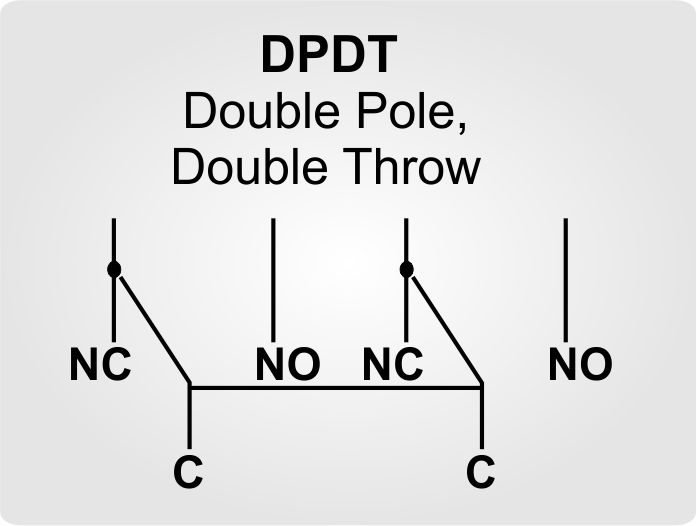

DPDT继电器具有两组完全独立的触点组，每组均为单刀双掷（SPDT）结构。也就是说，DPDT继电器包含两个COM端口，分别对应两个NO和NC端口，可以对两路电路同时切换。
接线示意
电源正极 (+)
|
COM1 O------O NO1 ---> 负载1（声光报警器）
|
NC1
COM2 O------O NO2 ---> 负载2（PLC输入信号）
|
NC2
|
电源负极 (-)
- 两组触点独立控制两路负载；
- 继电器动作时，COM1切换至NO1，COM2切换至NO2；
- 继电器未动作时，COM1与NC1导通，COM2与NC2导通。
典型应用场景
- 需要多路信号输出的报警系统；
- 同时驱动声光报警和PLC输入，实现冗余控制；
- 复杂自动化系统中对多路切换和备份控制的需求。

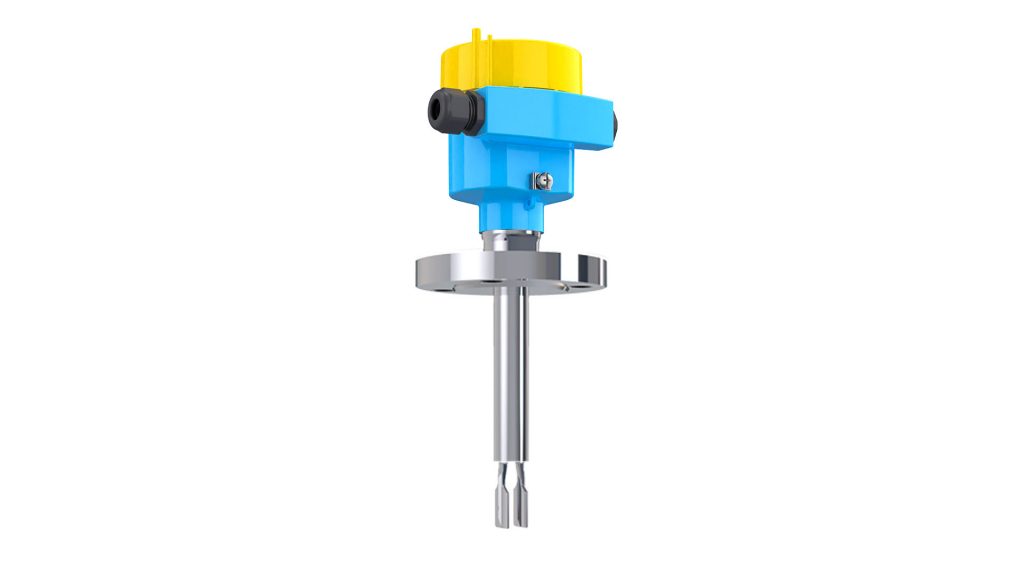

三、Ring-11音叉液位开关应用案例解析：双刀双掷输出的优势
在液体罐体液位测控中，使用具备DPDT继电器输出的Ring-11音叉液位开关，可以实现更高的控制灵活性与安全保障。以下是典型的接线应用示意：
1. 接线方案示意：
- 继电器输出组1（COM1、NO1、NC1）：
- 连接至报警指示电路（如声光报警器），用于高液位超限告警。
- 当液位上升至设定点时，触点动作，发出现场报警。
- 继电器输出组2（COM2、NO2、NC2）：
- 连接至PLC控制系统的数字输入端，作为自动停料阀门的触发信号。
- 当液位达到满罐状态时，PLC收到信号，即刻控制关闭上游进液泵或电磁阀，防止液体溢出。
这种双回路的配置中，即便报警系统或PLC控制系统任一部分故障，另一系统依然可以独立运行，提供更强的系统冗余与可靠性。
2. 为什么选择DPDT输出更好？
| 功能维度 | SPST输出（单刀单掷） | DPDT输出（双刀双掷） |
|---|---|---|
| 输出通道 | 1组通断触点 | 2组互相独立的通断触点 |
| 接线灵活性 | 低 | 高 |
| 可实现功能 | 基础告警或控制 | 同时实现报警+停料、或本地+远程输出 |
| 系统冗余 | 无 | 支持双回路，提高安全性 |
| 推荐场景 | 普通单一控制场景 | 液位上下限控制、冗余报警、安全停料等复杂逻辑场合 |
特别在食品、化工、水处理等对液位控制要求严格的行业，DPDT型音叉液位开关提供了更多扩展性与安全保障。

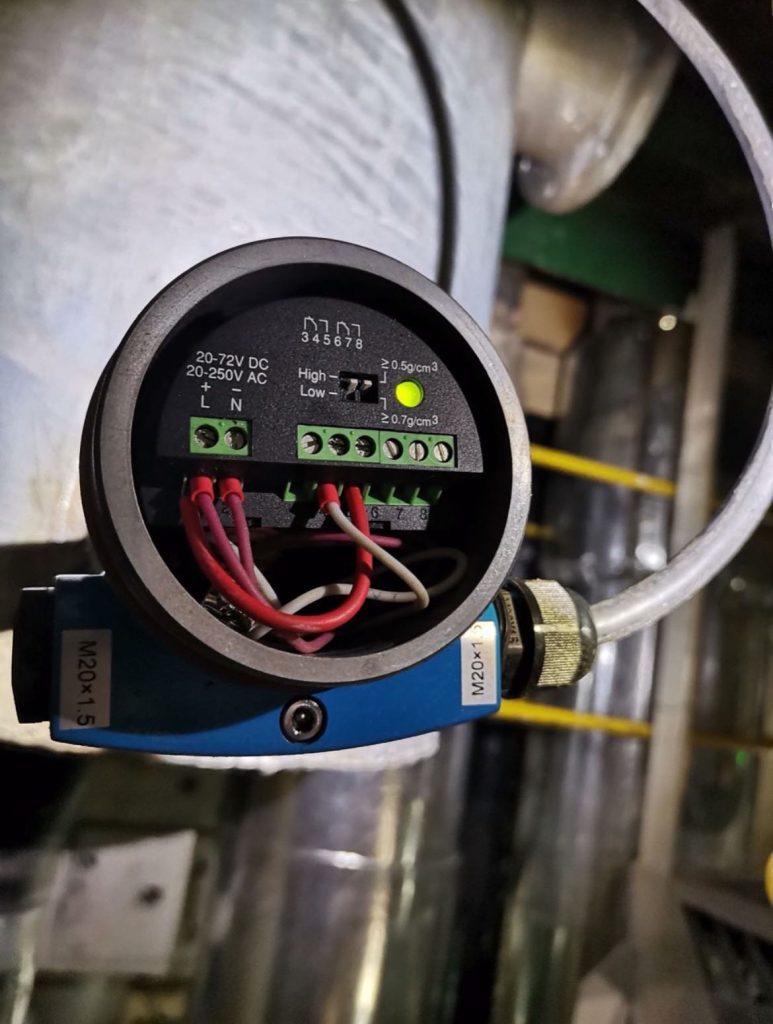

3. Ring-11接线图示意
为了更直观地理解DPDT（双刀双掷）结构的应用，以下结合计为Ring‑11音叉液位开关的典型接线方式进行说明。该液位开关通过内置的继电器输出，可实现双组触点控制，适用于液体溢出、缺液等工况下的双重响应机制：
电源+
|
COM1 O-------O NO1 ---> 声光报警器（现场警示）
|
NC1
COM2 O-------O NO2 ---> PLC数字输入（自动停料）
|
NC2
|
电源-
在该示意图中，继电器的线圈由控制电路供电，带动两组触点（COM1-NO1-NC1 和 COM2-NO2-NC2）同步动作，构成标准的DPDT输出结构：
- 第一组触点（COM1）连接声光报警器，当液位超限时切换至NO1端，激活现场警示；
- 第二组触点（COM2）连接至PLC控制系统的数字量输入模块，作为自动停料的触发信号源；
- 用户可根据实际控制逻辑，自由选择常开（NO）或常闭（NC）端使用；
- 由于是液体测量场景，Ring‑11具备高可靠性防护等级（IP66/IP67）及食品级卫生认证，适用于饮料、医药等液体罐体控制。
该结构不仅增强了系统的灵活性，还支持一机多控，为自动化液位控制提供了更丰富的逻辑选项。
四、总结与建议
| 继电器类型 | 主要特点 | 应用优势 |
|---|---|---|
| SPST | 单组触点，简单开关控制 | 成本低，适用于基础报警与启停 |
| DPDT | 双组独立切换触点，支持多路输出 | 灵活性强，适合多路冗余和复杂逻辑 |
Ring-11采用DPDT输出，大大提升了液位检测的系统兼容性和可靠性，适用于高要求的工业现场。建议用户在选型时，结合实际控制需求优先考虑DPDT输出的液位开关，以获得更安全、灵活的控制方案。
