刚买的流量计不准？多数不是仪表问题
在工业现场、能源计量、给排水系统里，很多时候流量计读数不准，不是仪表选型或者质量问题，而是安装不规范导致的系统性误差。不少用户会遇到这样的问题：
同一台流量计，实验室测试很准，装到现场却误差很大？
流量计本体精度再高，只要流体在管道中的速度分布被扰乱、管道不满管、接地与屏蔽做错、信号线走线不合理，显示值就会漂移、跳变，甚至长期偏高或偏低。
本文把不同流量计安装中关键、常踩坑、能立刻改善数据质量的要点讲清楚，帮助你少踩坑、用好表。
与流量计相关的关键概念

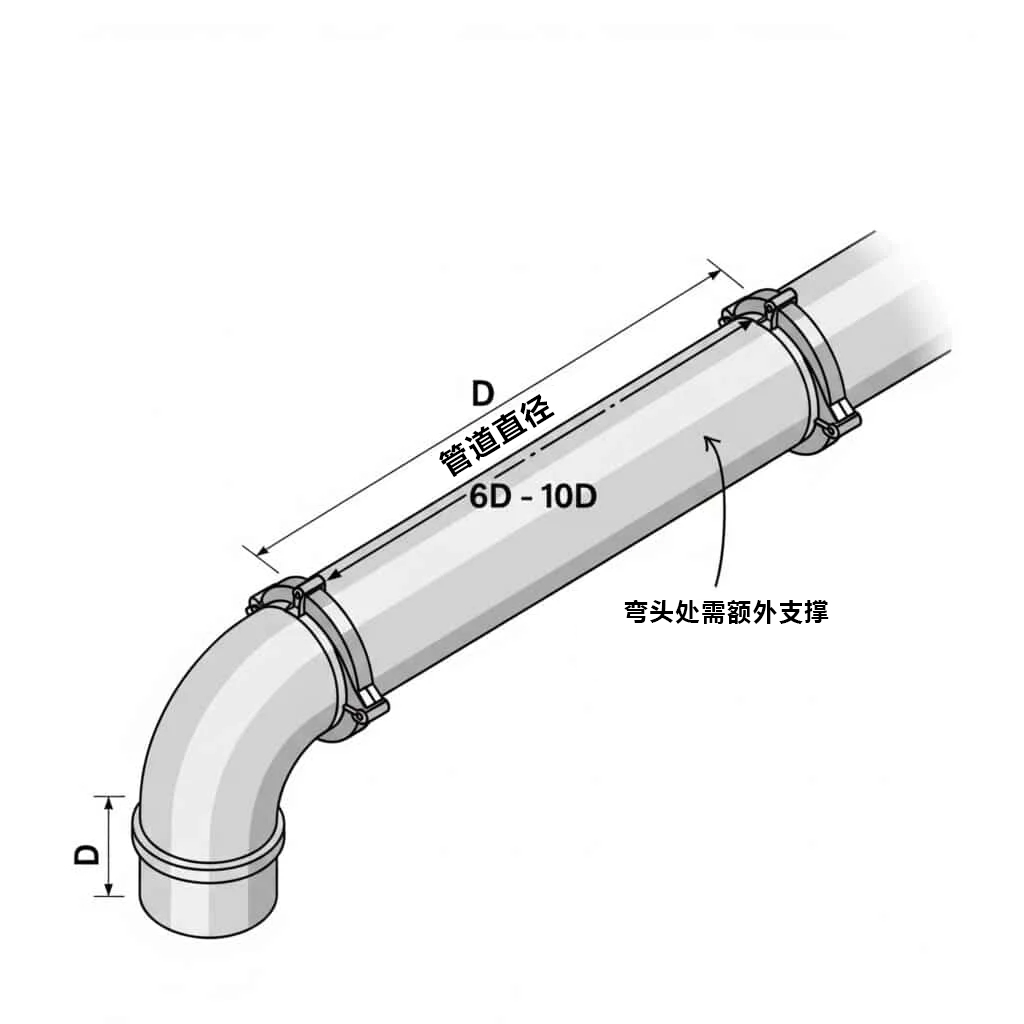

直管段（Straight Pipe Run） 流量计前后需要一段没有弯头、阀门、三通、缩径扩径、泵出口等扰动部件的直管。目的是真正建立稳定的流场（流体速度分布与湍流结构达到相对稳定）。直管段不足，流场畸变（旋涡、偏流、二次流）就会让仪表读数偏高或偏低，还会跳数。
D（管径） D 指管道内径。比如 DN100 管道的内径接近 100 mm（随材质和壁厚会有差异）。所谓“上游10D”，就是流量计前方至少保留 10 倍内径长度的直管段。
满管（Full Pipe） 液体测量时，流量计测量段必须完全充满液体，不能夹带大量气泡，更不能出现半管（上部是气、下部是液）。半管会导致信号不稳定，误差显著增大，电磁、超声、差压等类型的流量计甚至会直接失效。
背压（Back Pressure） 背压是下游对管内形成的压力。适当背压能抑制析气与闪蒸，降低气泡生成概率，并帮助管道保持满管。背压不足时，高点更容易积气，阀后更容易空化或形成气液两相。
接地（Grounding）与屏蔽（Shielding） 接地用于提供稳定参考电位与安全保护；屏蔽用于抑制电磁干扰。很多流量计的有效信号很弱（例如电磁流量计电极信号常为毫伏级），布线与接地不规范会被变频器、电机、继电器等强干扰源“污染”，表现为跳数、漂移、零点不稳。
安装前“位置体检”
在管道上找一个“能装”的位置，不等于找到一个“装了就准”的位置。安装前建议快速核查：
先确认流体和工况
- 是水/污水/浆液？还是蒸汽/压缩空气/天然气？
- 温度、压力范围？是否可能析气、闪蒸？
- 管道是否有结垢、沉积物、气泡来源（泵吸入口、搅拌罐、回流口）？
再确认管段位置能不能“装得对”
- 这个位置能不能提供足够直管段？
- 这个位置会不会不满管？（最高点、虹吸段、落差段最危险）
- 是否靠近强干扰源？（变频柜、大功率电机、高压电缆桥架）
现场最省钱的改造，就是把流量计位置选对。位置错了，后面补救成本会很高。
直管段怎么避开扰动源
你不一定记得每种表要求多少D，但要记住：弯头、阀门、三通、缩径、泵出口、换热器出口都会把流场搅乱。越靠近流量计，上游影响越大。
- 流量计上游尽量远离：弯头、阀门、三通、泵出口、缩径扩径
- 流量计下游要求略低，但也要避开突然的节流、急弯
应用经验：
- 电磁流量计：上游 ≥ 5D，下游 ≥ 3D（有强扰动件尽量加大）
- 涡街/超声：上游 ≥ 10D，下游 ≥ 5D
- 超声波流量计：上游 ≥ 10D，下游 ≥ 5D
- 孔板/喷嘴等差压件：上游通常要更长（常见 20D 级别）
如果上游空间不足怎么办,优先考虑以下处理顺序：
1）调整安装位置，把流量计移到更直、更稳定的管段
2）把调节阀从上游移到下游，尽量让节流扰动远离测量段
3）上游必要时加装整流器/流动调节器，对涡街、超声、差压更常用，改善流场稳定性
流量计安装的误区
流量计容易装错的位置：
- 管道最高点：空气上浮聚集，形成气袋，导致半管或信号波动
- 自由出流或敞开排放前：背压不足，管内易出现不稳定充满
- 长下坡末端或局部高低起伏段：容易形成虹吸、负压与夹气
更稳的安装位置通常是：
- 竖直管段，介质自下而上流动（天然满管）
- 水平管段的低位，避开高点与落差段
- U 型回弯的底部，更不易积气
现场快速判断是否存在半管风险，可以用三个问题自检：
- 停泵/启泵时该段会不会抽空或产生负压？
- 下游是否近似常压（例如直接排入敞口水池）导致背压很低？
- 管道最高点附近是否容易聚气、是否设置了排气措施？
常见补救手段：
- 在下游设置背压阀或合理节流，保证一定管内压力
- 在高点设置排气阀，及时排除积气
- 条件允许时，把测量段改到竖直上升管段

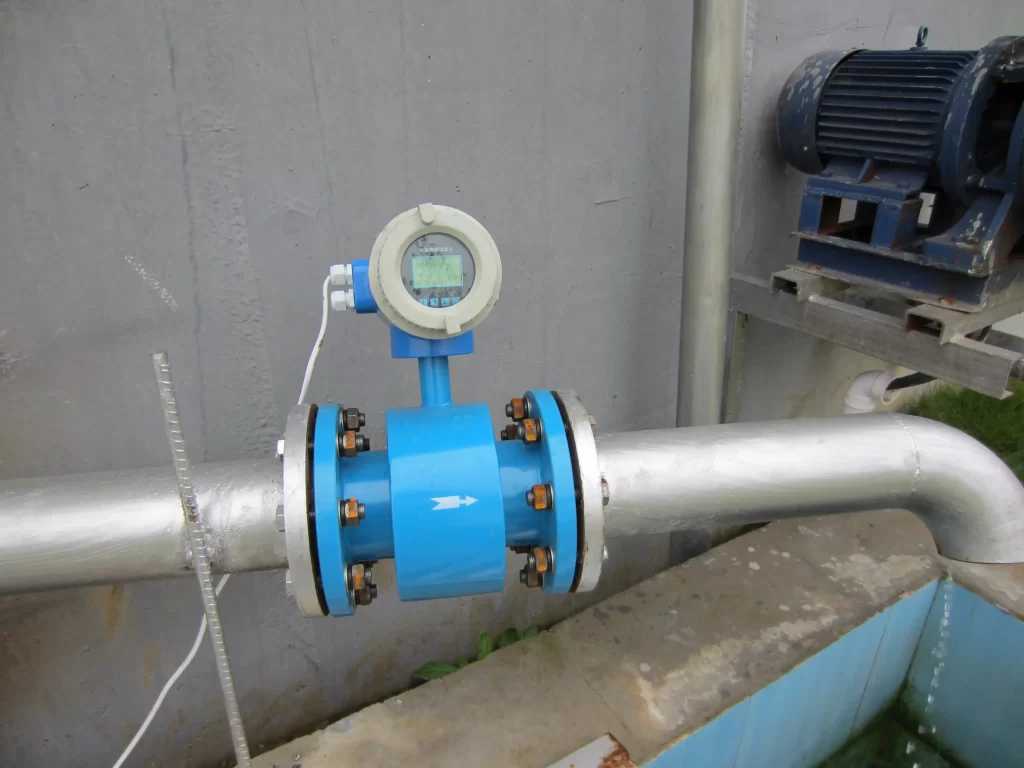

电磁流量计安装要点
电磁流量计的基本原理是：导电液体在磁场中流动，会在电极两端产生感应电压，电压与平均流速成正比。由此决定它最敏感的两件事：电极是否处在稳定液相中、信号链路是否被干扰。
实操要点：
- 测量段必须满管，避免装在高点、自由出流前等半管位置
- 避免电极被沉积物覆盖或被气泡长期冲刷：常见做法是使电极处于水平线附近，减少上方气泡、下方沉积直接覆盖电极的情况
- 金属管道要可靠接地；绝缘管道（PVC、衬塑等）必须配置接地环或接地电极，提供稳定参考电位
- 信号线使用屏蔽电缆，屏蔽层按厂家要求单端接地（工程上常见“单端接地”另一端悬空，以避免地环流）
- 信号线与动力线分槽分桥架敷设，必要时保持间距，避免与变频器输出电缆并行长距离走线
典型故障表现：
- 明明停流，流量仍明显波动或不归零
- 数值读数随变频器频率变化同步跳动
- 设备启停时出现大幅瞬态漂移
遇到上述现象，应优先排查：满管、接地、屏蔽接法、走线与干扰源距离。

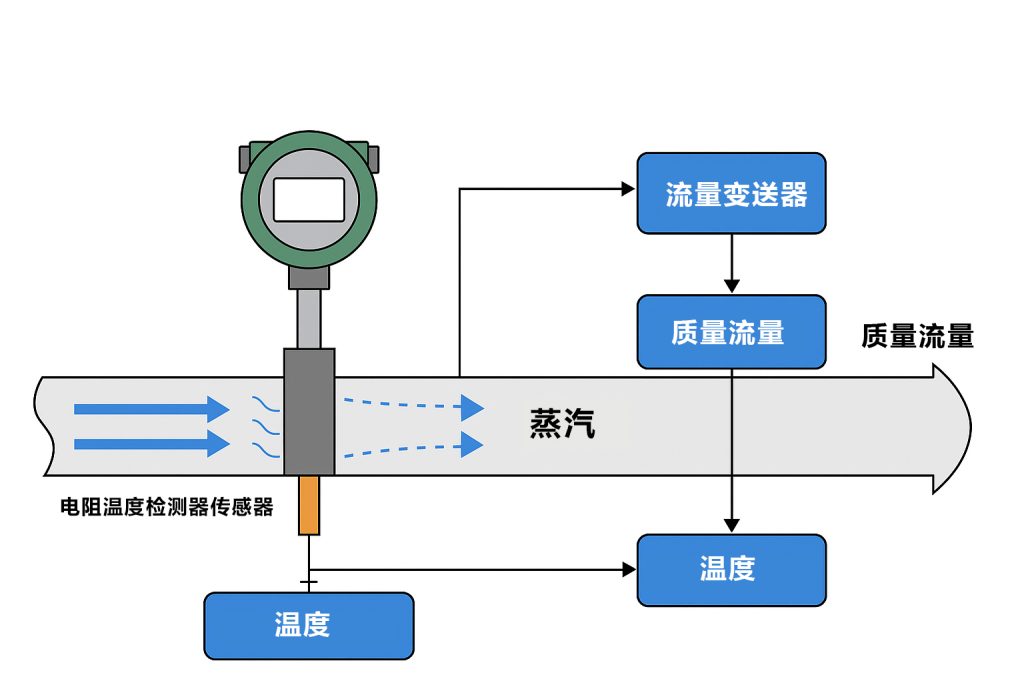

涡街流量计安装要点
涡街流量计原理：流体绕过旋涡发生体（Bluff body）会产生交替涡旋，涡旋频率与流速成正比。
实操要点：
- 避开强振动管段与设备附近（压缩机、泵、长悬臂管道、薄壁支撑）
- 上游尽量远离调节阀与急弯；调节阀尽量放下游（节流会造成强湍流）
- 蒸汽测量需注意保温与凝结水管理：合理布置疏水器，避免冷凝水会造成两相流与冲击，导致跳数或偏差
- 气体工况要避免含液滴，两相流会导致读数乱跳；液体工况避免夹气
出现读数跳变时，除检查仪表外，更应检查：管道振动、阀门节流位置、是否存在两相流。
超声波流量计安装要点
超声波流量计通过测量顺流与逆流传播的时间差来计算流速，优点是不破管、不停产，但对安装质量依赖更高。
实操要点：
- 探头选择管壁“干净”的位置：避开焊缝、锈坑、厚漆层，管外壁尽量平整
- 管内结垢会衰减声波信号，老旧管网要评估可测性
- 探头压紧，耦合剂均匀充分，保证声能有效传入管壁
- 参数必须按实际输入：管材、外径、壁厚、衬里、介质温度等；参数错，计算就错
- 安装完成后关注信号强度与质量指标（不同品牌名称不同），要求稳定且达到合格阈值
验收动作
- 核对流向与点位：箭头方向、回路编号、DCS点位一致，避免“接错点”的低级事故
- 做零点检查：能停流就停流，看是否接近0且稳定；不能停流就观察低流量时段的稳定性
- 看趋势而非只看瞬时值：正常曲线应随工况平滑变化；异常常表现为周期跳变、与设备同步启停波动、突然大幅漂移
- 做物料衡算对照：
- 比如：进水总量≈出水总量±系统损耗
- 同一介质同一管网，多个点位数据应逻辑一致 这一步能快速发现“装反、半管、参数错、接地差”等问题。
结语
流量计的准确度往往不是“买出来的”，而是“装出来的”。把直管段、满管、接地屏蔽、振动干扰、参数核对这几件事做到位，现场数据会立刻更稳定、更可信，也能显著减少误判和返工。
