仪表设备铭牌上的这些参数到底怎么看？

　　仪表设备铭牌上的这些参数到底怎么看？

　　现场拿到一台仪表，我习惯先看铭牌。尤其是换表、查故障、找备件的时候，外壳长得再像，型号、量程、接口、材质这些参数对不上，装上去也容易出问题。

　　所以看铭牌，不用从第一行看到最后一行。先把几个关键问题弄清楚：这是什么表，测多大范围，怎么接线，能承受什么工况，能不能用在这个位置。

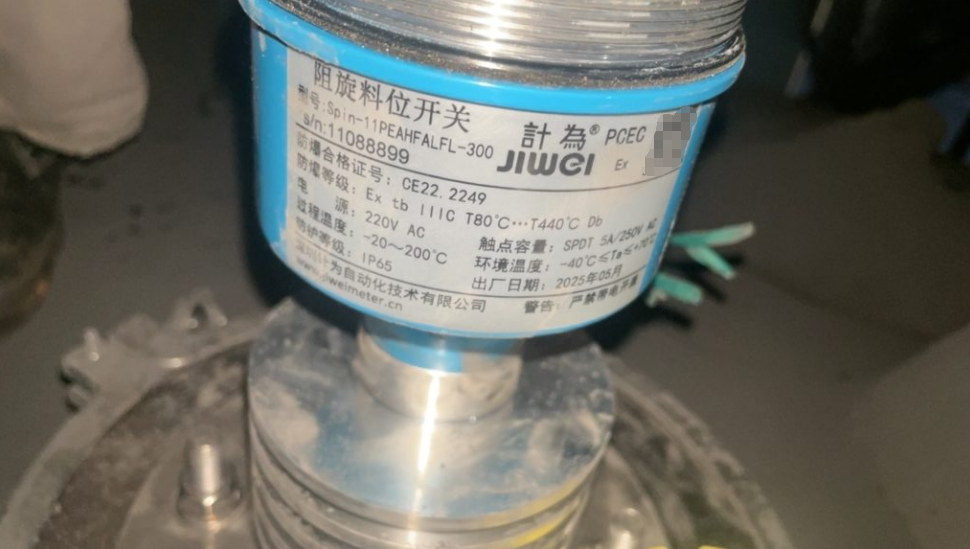

计为Spin-11高温款阻旋料位开关现场应用图

先看型号和量程

　　现场换仪表，先对型号，再看量程。

　　同一个厂家、同一个系列仪表外形差不多，但型号代码变化后，量程、接口、膜片材质、防爆形式都会跟着变化。比如铭牌写着测量范围：0～1.6 MPa，那这台表的使用范围就是0～1.6 MPa。

　　如果输出信号是4～20 mA，对应关系可以理解为：

0 MPa对应4 mA；

0.8 MPa对应12 mA；

1.6 MPa对应20 mA。

　　这个对应关系在现场查故障时很有用。

　　比如中控显示0.8 MPa，回路电流测出来约12 mA，说明压力信号和电流之间能对应起来。接下来就可以顺着线路、控制系统继续排查。

　　现在很多智能变送器都能重新设置量程。比如传感器覆盖0～4 MPa，现场组态可能设成0～1 MPa。检修、校验或者换表时，除了看铭牌，还要核对当前设置的上下限。现场有些显示偏差，查到最后，问题就出在量程设置没有对应上。

把量程和静压分开看

　　差压变送器的铭牌，比普通压力变送器多看一步。比如：

差压范围：0～100 kPa

允许静压：16 MPa

　　这两个参数说的是两件事。假设高压侧是10.05 MPa，低压侧是10.00 MPa。两边相差50 kPa，所以仪表测到的是50 kPa。同时，高、低压侧都处在约10 MPa的系统压力下。0～100 kPa管的是测量范围，16 MPa管的是仪表能够承受多大的系统压力。

　　我在现场选差压变送器时，这两个参数会一起看。

　　差压范围选得合适，测量分辨率才够；静压等级留得合适，仪表在系统压力下运行才稳。尤其是蒸汽流量、过滤器压差、高压管线这些位置，静压参数很重要。

材质选对才能稳定

　　有些仪表刚装上时工作正常，用一段时间后开始漂移、渗漏，拆下来一看，膜片或者密封件已经被介质腐蚀。

　　这类问题和接液材质关系很大。看材质时，我更关注膜片、测量管、电极、密封件这类和介质接触的部件。

　　常见的有316L不锈钢、哈氏合金、聚四氟乙烯等。水、蒸汽、油品用什么材质，选择相对清楚。碰到酸、碱、含氯介质、腐蚀性溶剂，就要结合介质成分、浓度和温度一起判断。同一种材质，在常温下用得住，温度升高以后，耐腐蚀能力也可能发生变化。

　　所以选表时，我会先把介质搞清楚。介质是什么，温度多高，有没有腐蚀性，这几个条件确定下来，材质才好选。很多时候，材质选对了，比单纯追求更高精度更有意义。

过程接口对不上

　　现场换表还有一个很现实的问题，就是过程接口。比如压力仪表常见连接方式是螺纹，而流量计、液位计常见连接方式是法兰。看起来差不多大的接口，螺纹形式可能完全不同。法兰也是一样，口径对上以后，还要继续看压力等级和密封面形式。所以在现场报备件时，我会把铭牌、接口和安装位置一起拍下来。

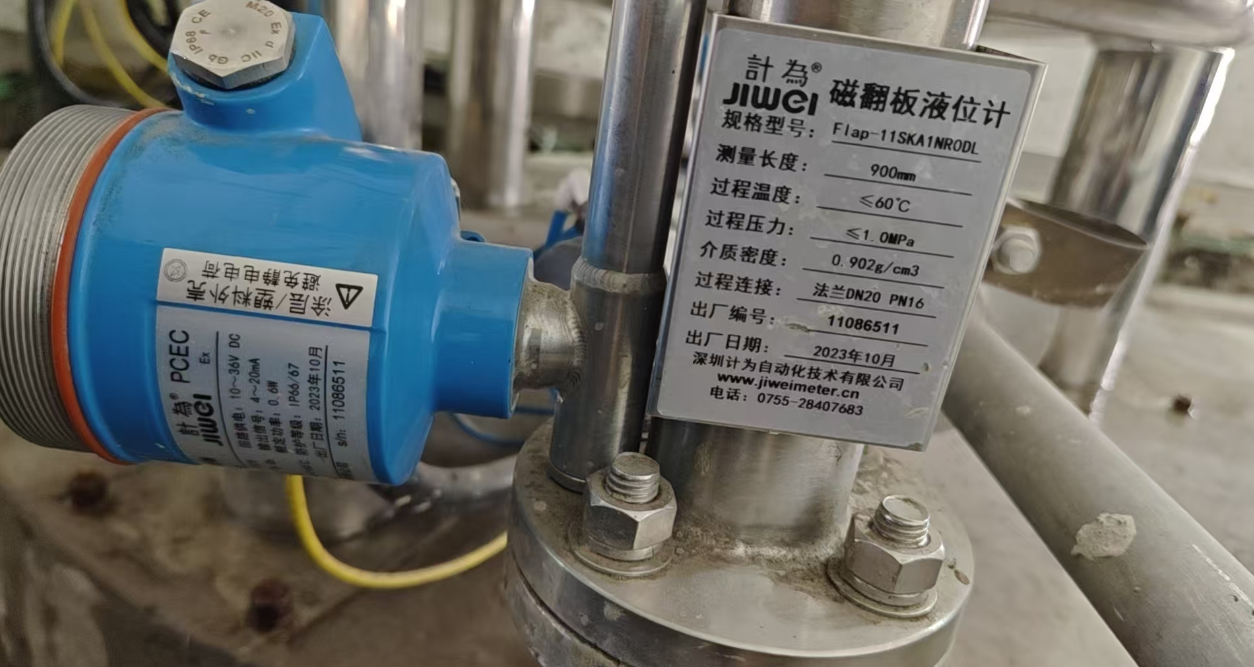

现场应用计为带远传Flap-11磁翻板液位计铭牌信息

　　这样采购和仓库找表时，信息更完整。尤其是老装置，经过多年改造以后，现场安装情况和原始图纸可能已经有变化。多看一眼接口，能省掉不少返工。

供电和输出要配套控制系统

　　仪表接进控制系统，主要看供电和输出。

　　常见的压力、液位变送器，多采用24 V直流供电，输出4～20 mA信号。两线制变送器，一对线既供电，也传输信号。四线制仪表则把电源和信号分开。看这一项的时候，要和控制柜里的输入方式一起核对。

　　现场输入卡接收4～20 mA，新表的输出方式也要对应。有些设备除了模拟量，还带数字通信功能，维护时需读取仪表状态、参数和故障信息。

　　所以换表不能只看机械接口，电气参数也要一起核实。重要的是，表装上去了，而信号顺利送到控制系统。

温度参数要结合安装方式

　　铭牌上的温度，一般分环境温度和介质温度。环境温度指仪表周围的温度。介质温度指管道或者设备里面流体的温度。比如测蒸汽压力，管道里的温度可能很高，而变送器安装位置经过冷凝弯、引压管隔开后，仪表承受的温度会低很多。

　　所以看到温度参数，不能只盯着一个数字。还要看看仪表是怎么安装的，介质怎么传到测量元件，现场有没有冷凝、散热或者隔离措施。

　　同一型号的仪表，用在不同安装方式下，工作条件会有很大差别。

防护和防爆看安装环境

　　露天、潮湿、粉尘多的地方，要看防护等级。化工、油气等有可燃气体、蒸气的区域，还要看防爆参数。防护等级表明的是仪表对灰尘、水汽、雨水等环境因素的防护能力。但铭牌等级只是设备出厂条件的一部分。安装以后，电缆入口、密封接头、接线盒盖这些位置也要处理好。

　　现场见得比较多的是接线完成后密封没做好，时间长了水汽进入接线腔，端子开始氧化，故障也就跟着来了。

　　防爆参数则要和现场区域要求对应。防爆形式、气体组别、温度组别都需要核对。换表时沿用原设计条件去核查，会更稳妥。

精度要结合工艺要求来看

　　比如一台压力变送器：

量程：0～1 MPa

精度：±0.1%满量程

　　按满量程计算，基础误差约为±0.001 MPa。这个数字可以反映仪表的测量能力，但现场选型还要看工艺需要。

　　巡检用压力显示，对精度要求不会太高。计量、联锁、关键控制回路，对精度、稳定性和重复性要求会更高。另外，安装位置、环境温度、引压管状态、校准情况、介质波动等因素也会影响现场测量误差。

　　所以看精度时，我会先问一句：这个测点拿来干什么？用途定下来，精度等级才有选择依据。

小结

　　现场看铭牌，可以顺着这条线去判断：

　　先看型号和量程，确认测量范围；再看输出和供电，确认怎么接入系统；接着看接口和材质，确认怎么安装、能测什么介质；然后看压力、温度，确认能承受什么工况；最后看防护和防爆，确认安装环境是否匹配。

　　铭牌的作用，说到底就是帮我们在装表、换表、检修之前，把条件先对清楚。参数对了，后面的安装、调试、维护都会顺很多。
