高压工况液位测量解决方案：隔压仓与亚克力透波结构的雷达物位计应用

一、行业背景与技术难点

　　在高压工艺条件下，液位测量始终是过程控制中的关键环节。典型应用如化工反应釜、密闭储罐以及连续加压输送系统，这类工况往往伴随着高压力、强腐蚀、易结晶或高温等复杂因素。传统测量方式在此类环境中容易暴露出诸多问题，例如密封失效、测量元件受损、维护频率高等。

　　从工程角度来看，高压液位测量的核心矛盾在于：测量系统既需要获取真实液位信号，又必须避免直接暴露在高压介质环境中。因此，如何在保证安全隔离的前提下，实现稳定、连续的测量，成为方案设计的关键。

二、隔压仓在高压测量中的作用

　　隔压仓的应用，本质上是将“承压结构”与“测量系统”进行功能分离。其通过机械结构承受容器内部压力，使测量仪表处于相对安全的外部环境中，从而降低设备失效风险。

　　在实际应用中，隔压仓通常安装于罐体顶部或测量接口位置，其设计需要满足压力等级要求，并兼顾密封性能与长期稳定性。对于高压或危险介质场景，这种结构能够显著提升系统的安全冗余。

　　需要注意的是，隔压仓本身并不参与测量，它仅作为一个隔离与过渡结构存在。因此，在隔离之后，仍需解决信号传输问题。

三、亚克力透波结构的工程价值

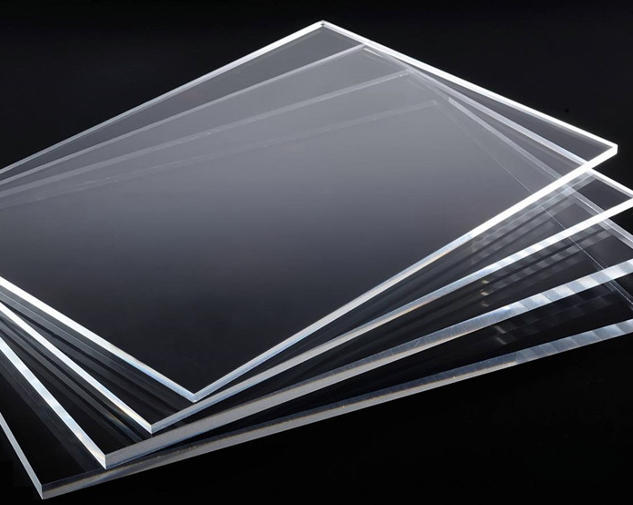

　　为实现雷达信号的有效传输，在隔压仓中通常会设置透波窗口。亚克力（PMMA）由于其良好的电磁波透过性能，被广泛应用于该类结构中。

　　在毫米波频段内，亚克力对电磁波的吸收与反射极低，能够保证信号在穿透过程中仅产生极小的能量损耗。同时，其机械强度与加工性能也满足工业应用需求，使其成为兼顾结构与测量性能的理想材料。

　　通过合理设计透波窗口的厚度与安装方式，可以有效避免附加反射或信号畸变，从而保证测量链路的完整性。

四、雷达物位计的测量原理及透波适应性

　　雷达物位计基于电磁波飞行时间原理进行测量。设备发射高频微波信号，信号穿过亚克力窗口进入罐内空间，在介质表面发生反射后返回接收端，通过时间差计算液位高度。

　　在隔压仓与透波窗口结构存在的情况下，信号路径虽增加了一个介质界面，但由于亚克力的低介电特性，其对信号传播速度与路径影响极小。因此，在合理设计条件下，测量精度基本不会受到实质性影响。

　　从实际应用反馈来看，该结构下的回波波形依然清晰稳定，虚假回波可通过算法有效抑制，整体测量误差通常维持在工程允许范围内。

五、JWrada® 雷达物位计在高压场景中的优势

　　在该类应用中，仪表本身的稳定性与适应能力至关重要。由 深圳计为 推出的 80G Hz JWrada®雷达物位计，在高压及复杂工况中具备较强的工程适配能力。

　　该系列产品集成稳定的蓝牙通信功能与直观的移动端应用程序，支持现场与远程双重调试方式。设备在出厂阶段即可预设测量量程，现场仅需进行简单参数确认或微调，即可投入使用。在多数应用中，单台设备的调试时间可控制在2至5分钟以内，即使储罐已处于运行状态，也不影响配置过程。

　　通过蓝牙连接移动端应用，工程人员可实现远程实时调试，并支持参数的一键复制功能。在多台设备部署场景中，该功能可显著减少重复操作，提高调试效率。同时，设备配备LCD显示屏及实体按键，便于在无移动终端条件下进行基本操作与状态查看。

　　在信号处理方面，JWrada® 雷达物位计具备较强的抗干扰能力。其算法能够有效识别真实回波与结构反射信号，即使在存在透波窗口或复杂内部结构的情况下，仍可保持稳定的测量输出。此外，设备支持软件升级与功能扩展，能够适应不同项目的长期运行需求。

　　在实际项目中，该产品已多次替代国际品牌设备，并在稳定性与使用效率方面获得良好反馈。在中国市场，其技术水平与应用表现已具备与主流进口品牌竞争的能力。

六、方案优势与适用场景

　　基于隔压仓与亚克力透波结构的雷达测量方案，在高压工况中具备明显优势。首先，其实现了测量系统与高压介质的完全隔离，从根本上降低了安全风险；其次，雷达测量方式为非接触式，不存在机械磨损与堵塞问题，维护成本较低；此外，透波结构保证了测量信号的稳定传输，使系统能够长期可靠运行。

　　该方案适用于多种典型场景，包括高压化工储罐、密闭反应釜、腐蚀性介质储存系统以及对密封要求较高的食品或医药行业设备。在无法直接安装测量仪表的工况中，该结构尤为具有应用价值。

七、结语

　　在高压液位测量领域，单一技术往往难以同时满足安全性与测量精度的双重要求。通过将隔压仓的机械隔离能力与雷达物位计的非接触测量优势相结合，并辅以亚克力透波结构实现信号传输，可以构建出一套兼顾安全、稳定与效率的完整解决方案。

　　依托 深圳计为 在物位测量领域的持续研发能力，JWrada® 雷达物位计 已在多种复杂工况中验证其可靠性。对于需要在高压环境下实现长期稳定测量的项目而言，该方案具有明确的工程可行性与推广价值。
