工业仪表送到现场，技术员该怎么验收？
一台气体差压测量回路的变送器，校验台上各点数据正常。接入现场取压管路后，DCS上的差压值却慢慢出现偏差。
复查变送器零点、量程，数据都对。顺着引压管往下找，发现其中一侧低点有积液。经工艺确认，完成隔离、泄压和排液处理后，示值恢复稳定。
类似情况在仪表调试期间会遇到。有的出在取压管路，有的与安装位置有关，还有的要查到接线端子和DCS组态。
一、仪表到货验收
两台压力变送器摆在一起，外壳看着一样，量程、膜片材质和过程连接规格却各有配置。
到货验收时，按仪表数据表对照铭牌，还需校准位号、型号、量程、输出信号、供电方式、接液材质和防爆标志。
介质有腐蚀性时，膜片和过程连接材质尤其要核实。
开箱时检查壳体、显示窗、过程接口和电缆入口，看看运输过程中有没有磕碰、变形、受潮痕迹。
产品合格证、说明书、校准或检定资料，以及项目要求的其他文件，一起核对。
万一遇到参数有差异的设备，先找设计和供货方确认。等仪表装上管道再调整，拆装、恢复和重新试验都得花时间。
二、单体校验数据
仪表到了校验台，先核对标准器状态和仪表量程，再按项目规定的方法进行检查。
以一台表压量程0～100 kPa、线性输出4～20 mA的压力变送器为例。用压力校验仪分别给定0、25、50、75、100 kPa，对应的理论输出为4、8、12、16、20 mA。
现场记录各点实测电流，计算示值误差。需要检查回差的，升压、降压各做一遍。
按适用标准、设计文件及产品技术要求，执行核准校验点数量、允许误差和具体操作方法。

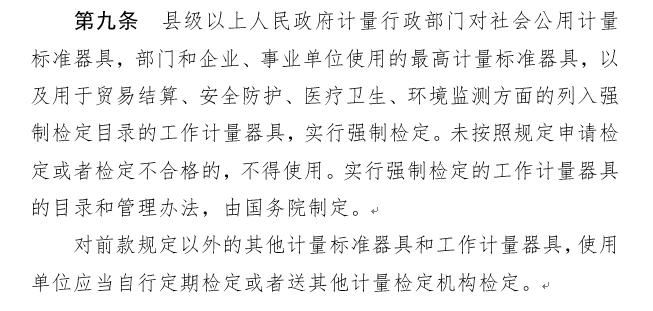

计量管理方面，《中华人民共和国计量法》第九条对强制检定作出了规定。现场判断仪表是否属于强检范围，要结合现行《实施强制管理的计量器具目录》，核实器具类别、使用范围和监管方式。
工程单体校验与法定计量检定各有要求，相关记录按对应制度管理。
三、仪表安装细节
压力、差压仪表装好以后，先看取压位置，再沿引压管检查。
测气体时，低点的积液易产生附加液柱压力；测液体时，压力传递也会受高点存气影响。
要结合设计图纸核实引压管坡度、排气排液条件、阀组安装方向。
在带三阀组、五阀组的差压变送器投用前，需确认各阀门处于规定状态。
流量仪表要看管道条件。
电磁流量计检查满管条件、电极方向和接地方式。涡街流量计查看直管段、管道支撑和振动情况。
弯头、调节阀、泵出口等位置与流量计的距离，按设计及厂家技术要求核实。
液位计安装把握三点：避开进料口、搅拌和湍流等干扰区，按类型确保垂直 / 倾斜角度与探头伸入深度合适，并做防挂料、防冲击处理；同时落实防爆密封与静电接地，装后完成空罐标定、虚假回波抑制和信号核对，保证测量准确可靠。

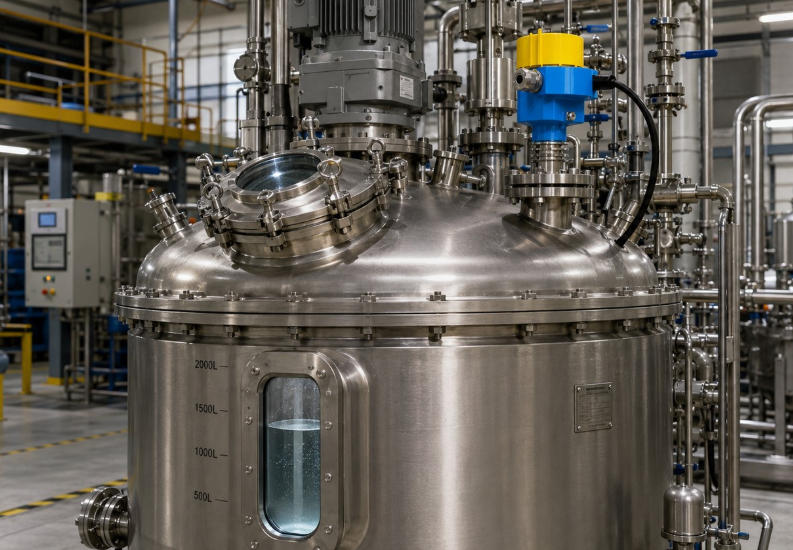

计为JWrada雷达液位计应用于反应釜储罐
温度仪表则看测点位置和保护套管。若套管插入深度浅，测量值易受到管壁温度影响；若在流动较弱的位置测点，温度响应也会受到影响。遇到易结晶、易凝固介质，伴热、保温和排污条件也要查清楚。
四、回路测试
仪表单体校验完成后，进入回路测试。
先核对接线图，检查电源极性、信号端子、屏蔽接地、安全栅和隔离器的各项参数。如果是防爆区域，电缆引入口及密封情况也要符合相关设计要求。
现场施加压力或相应模拟信号，看变送器输出，再看DCS或PLC上的显示。例如，0～100 kPa量程的变送器输入50 kPa，输出12 mA。然后DCS以相同量程线性组态，显示值对应50 kPa。
如果直接从现场端子注入12 mA，检查范围就是注入点到控制系统的线路、通道和组态。通过压力校验仪向变送器施压，则能同时检查变送器的测量转换功能。
根据《自动化仪表工程施工及质量验收规范》（GB 50093—2013）12.1.5条明确要求，在投用前应对仪表进行回路试验。
先按照回路图逐点测试，然后记录输入信号、系统显示值和实际误差。
带报警功能的回路，要检查设定值、动作方向和报警显示。涉及联锁的回路，需按批准的试验方案落实安全措施，再检查逻辑动作、反馈信号和复位状态。
试验结束后，也要确认相关旁路、隔离和临时措施的恢复状态。
五、交工资料要对上
仪表校验合格后，记录填写和合格标识要及时跟上。
如果是石油化工工程，《石油化工仪表工程施工及验收规范》（SH/T 3551—2024）第6.1.13条对校验记录、人员签认、校验日期及合格标签提出了具体要求。
现场校验记录应做到数据真实、字迹清晰，由校验人、质量检查员和技术负责人按要求签认，仪表本体贴上带有位号的校验合格证标签。
在调试期间，如有修改量程、换过仪表、调整过组态的情况，也要同步更新相关图纸和交工资料。
交工时，现场位号、DCS测点和校验记录能一一对应，后面检修人员查参数、找回路就方便了。
小结
仪表验收做到后面，查的都是具体细节。
一段引压管的坡度、一个端子的接线、一组量程参数，都会影响投运后的测量结果。
验收期间把问题处理好，实测数据留完整，装置开车以后，运行和维护人员手里就有了可靠的依据。
