仪表密封方式中的锥螺纹、法兰、格兰头、卡套有什么区别？

　　做仪表的都知道，现场很多泄漏点，看起来是接头没拧好，往深了查，往往是密封方式一开始就选偏了。

　　仪表风、引压管、根部阀、电缆格兰头，表面上都在做密封，实际靠的东西完全不同。有的靠螺纹，有的靠垫片，有的靠卡套咬管，有的靠橡胶圈压紧。位置变了，介质变了，压力温度变了，处理方法也要跟着变。

　　所以现场看密封，先别急着问“再紧一点行不行”，要先判断这个位置到底该靠什么密封。

先看密封原理

　　仪表系统里常见的密封，大致可以按原理分成几类。

　　锥螺纹接口，靠螺纹密封。

　　比如NPT、PT这类锥管螺纹，旋入时螺纹之间会形成过盈配合，再配合生料带、密封胶或密封脂，把螺纹间隙填住。压力表、压力开关、部分变送器过程接口，经常会遇到这种连接。这里要看清螺纹类型。锥螺纹适合做螺纹密封，平行螺纹更多是配合端面垫片、密封圈或专用结构使用。

　　法兰、活接、转接头，多数靠端面密封。

　　端面密封的核心是垫片。两个密封面夹住垫片，靠垫片受压变形填补微小间隙。法兰、活接、阀组、变送器法兰连接，都属于现场常见场景。这种密封看密封面和垫片。密封面有划伤、锈蚀、旧垫片残留，换新垫片也可能渗。垫片材质选偏了，投用一段时间后也容易出问题。

　　小口径仪表管，通常靠卡套密封。

　　卡套接头常用于Φ6、Φ8、Φ10、Φ12这类仪表管。它的密封点在卡套和管子外壁之间，靠卡套刃口咬入管子形成金属密封，同时把管子锁紧。

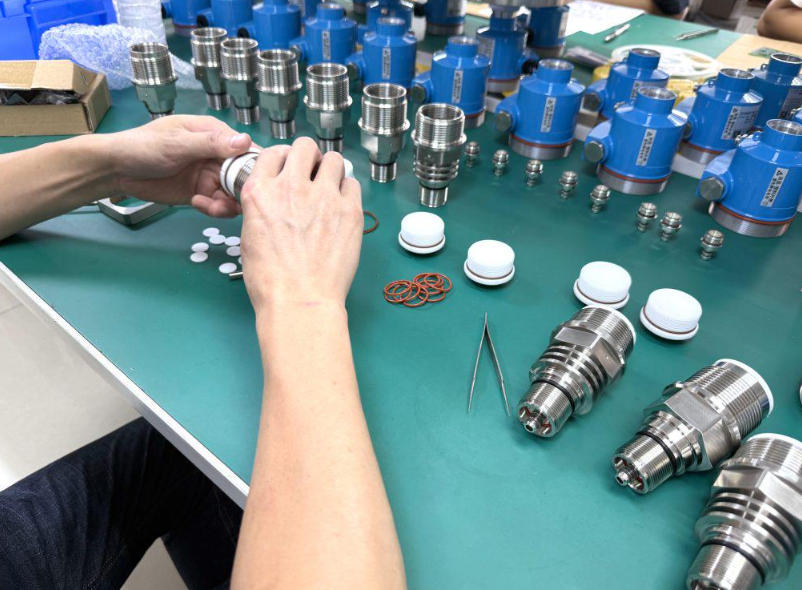

计为装配生产线上的锥螺纹

　　这里很多人容易混淆。卡套接头的螺纹只是用来推动卡套压紧，真正密封的是卡套和管子。

　　电缆入口，靠压缩密封。

　　格兰头、电缆接头这类位置，通常靠橡胶圈、密封胶泥或弹性密封件被压缩后抱紧电缆，起到防水、防尘和隔离作用。但这类密封只有在格兰头规格和电缆外径对应，压紧状态合适，备用口封堵到位时，才能降低仪表进水进潮的概率。

仪表风管路怎么做密封

　　仪表风压力一般是0.4~0.8MPa，介质是干燥压缩空气。但系统点多、接头多、长期振动多，所以密封质量会直接影响气源稳定。主路一般管径较大，比如DN25到DN100，现场常用活接连接。活接里面靠端面密封，两个密封端面之间夹紫铜垫、PTFE垫或其他垫片，拧紧活接螺母后形成密封。

　　仪表风主路看活接垫片和密封面。

　　检修时看垫片有没有压伤、硬化、开裂，密封面有没有划痕、锈蚀、压痕。紫铜垫、PTFE垫拆开后建议换新件，省得投用后再返工。到了分支管路，情况就变了。仪表风从主路分到定位器、过滤减压阀、电磁阀、气缸等用气点，一般会改成小口径仪表管，连接方式以双卡套接头为主。

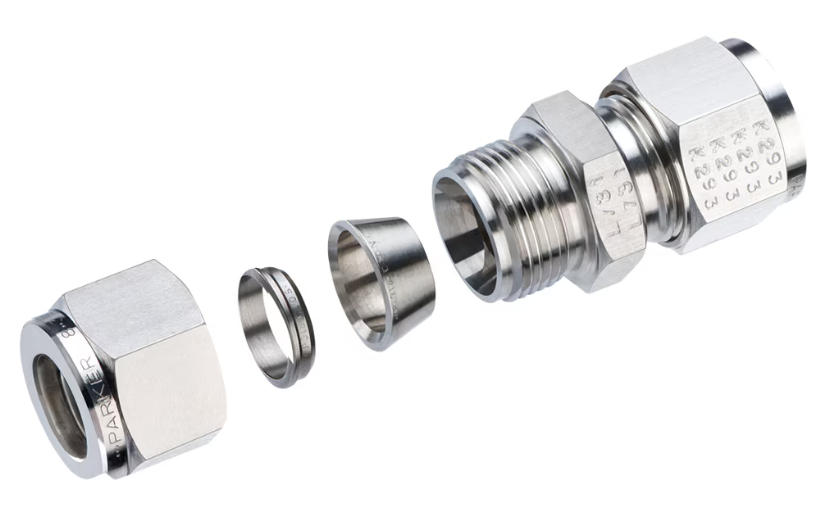

　　双卡套接头由接头体、前卡套、后卡套和螺母组成。前卡套负责密封，后卡套负责夹持和抗振。安装时，管子切口要平，毛刺要清干净，管子插到底，再按厂家要求拧紧。

　　仪表风分支看卡套安装质量。

　　如果管子外壁有划痕、压伤、椭圆变形的情况，那么就会受影响卡套咬合。卡套已经咬管后，复装时按原位置恢复，直接换掉状态差的管段，比反复补救更省事。仪表风漏气看着只是耗气，实际会影响定位器输出和调节阀动作。气源压力不稳，很多阀门动作慢、响应飘的问题就会冒出来。

工艺引压管怎么做密封

　　引压管连接的是工艺介质，工况比仪表风复杂得多。温度、压力、腐蚀、结晶、黏稠这些因素，都要一起考虑。

　　1/2NPT接口常见于压力变送器、压力表、压力开关，这类锥螺纹接口常用生料带或密封胶处理。生料带施工时用量要适中，方向要和螺纹旋入方向一致，螺纹拧入深度也要控制好。

　　引压管螺纹接口看密封材料和施工手法。

　　普通工况用常规密封材料就行，但特殊介质、高温位置、氧气管路等特殊场景，则要按设计要求选材料。有些引压管接头、活接、转接件采用端面密封，常见密封件是PTFE垫片，也就是四氟垫片。它耐腐蚀性好，拆卸时相对干净，在中低压腐蚀性工况中应用很多。

　　PTFE垫片看压紧力。

　　四氟垫有冷流性，长期受压后则会缓慢变形。紧固时要使用合适力度，在投用后经历温度和压力变化，重要连接要按要求复紧。

　　高温高压引压连接一般使用紫铜垫、退火铜垫、金属缠绕垫、金属环垫等材质，更要按压力等级、温度、介质和密封面形式来选，还要确认现场替代材料。

根部阀密封怎么检查

　　根部阀装在工艺管道或设备取压口上，是仪表取压系统很关键的隔离部件。它直接面对工艺介质，所以密封状态要重点关注。

　　根部阀和工艺侧连接常见RF法兰，密封件多用石墨垫片、石墨复合垫片或缠绕垫片。石墨类垫片耐温性能好，压缩回弹也比较好，适合不少高温介质场景。

　　根部阀法兰着重看法兰面、垫片和螺栓紧固。

　　安装前把旧垫片残留清理干净，还要检查密封面状态。然后将垫片放正，螺栓按对角顺序分次紧固，按规定力矩操作重要法兰。但石墨垫片、缠绕垫片拆开后建议换新。

　　除了法兰，根部阀阀杆填料也要看。阀杆需要转动，又要控制介质沿阀杆处外漏，所以填料压紧程度要合适。

　　填料密封主要看渗漏情况和操作手感。

　　轻微渗漏时应适当压紧填料压盖。当开关发涩、填料老化、烧蚀或腐蚀时，需马上安排更换填料。

电缆格兰头也要当密封点看

　　不少仪表故障，根源在电缆入口进水进潮。

　　格兰头的作用，是把电缆固定好，同时做好防水、防尘和密封隔离。现场要看格兰头规格是否和电缆外径匹配，压紧螺母是否到位，备用进线口是否封堵，户外仪表电缆入口是否向下或做了防水弯。

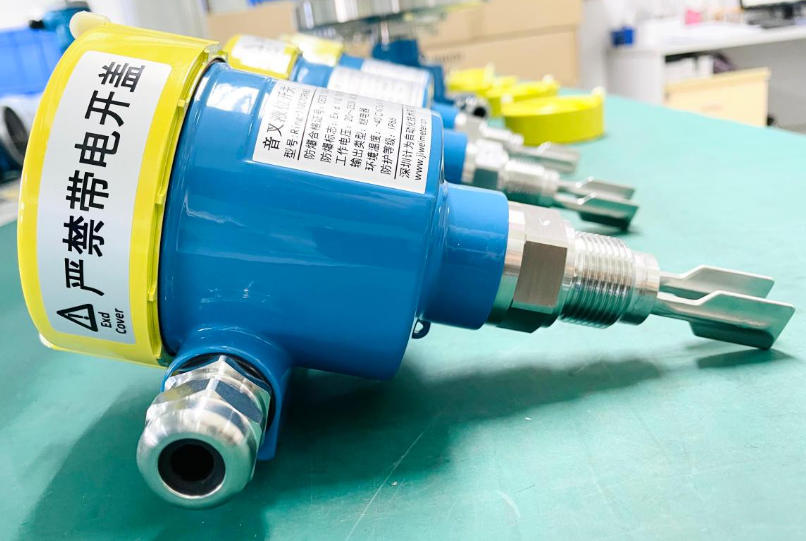

计为装配生产线刚制造好Ring-11音叉液位开关

　　格兰头密封主要看规格匹配、压紧状态和备用口封堵三个方面。

　　这个位置成本低，影响却很大。很多变送器进水、端子腐蚀、信号波动，都是从这里开始的。

密封方式对照表

小结

现场密封做得好，靠的是位置判断准、材料选得对、安装细节到位。把每个连接点处理好，仪表系统更稳定。
