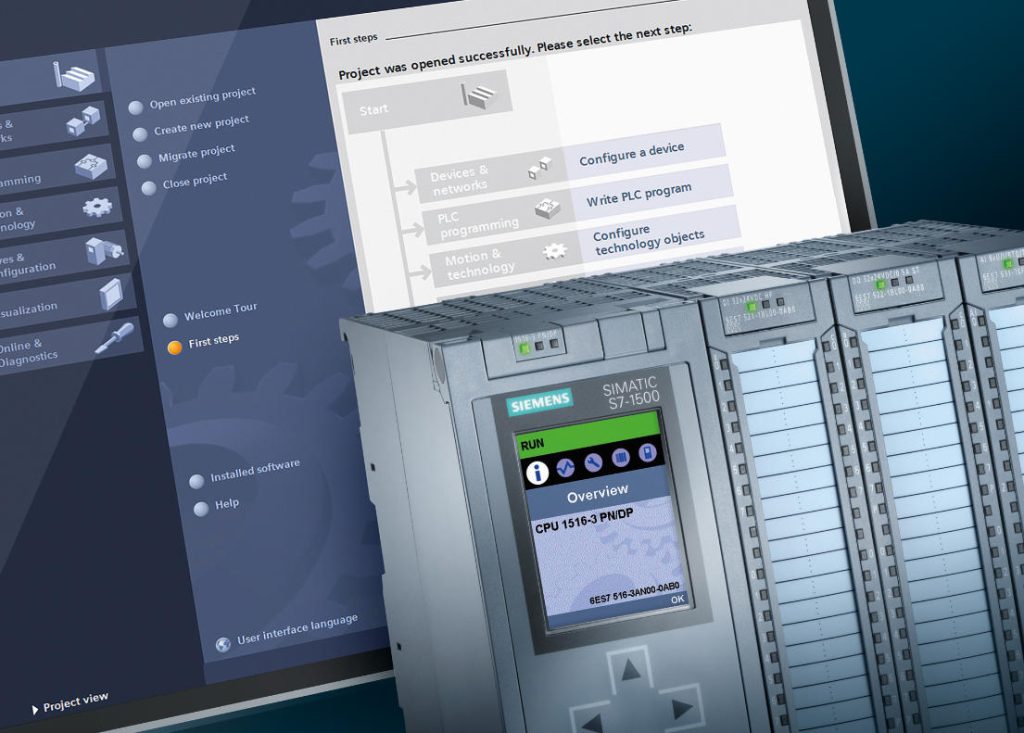

PLC控制系统全解析
随着工业4.0、智能制造与数字孪生技术的快速发展，PLC（可编程逻辑控制器）早已不再是传统意义上的“逻辑控制设备”。它正逐步演变为具备数据处理、通信交互与智能决策能力的核心控制单元，是现代自动化系统的“大脑”。它不仅决定生产线的运作逻辑，更影响整个系统的安全性、可扩展性与智能化水平。本文将以工程师视角，系统梳理PLC十大核心知识体系，帮助你从“会用PLC”迈向“懂系统架构”的高级阶段。
一、PLC的工作原理与智能化趋势：从控制到计算的演变
PLC本质上是一种面向工业环境的专用控制计算机，通过周期性扫描（Scan Cycle）完成信号采集、逻辑运算与输出控制。
其运行周期主要包含三部分：
- 输入采样（Input Scan）：采集按钮、传感器等输入信号；
- 程序执行（Program Execution）：根据逻辑程序执行运算与判断；
- 输出刷新（Output Update）：更新继电器、阀门、电机等执行指令。
这种循环扫描机制使PLC能以毫秒级响应现场变化，确保控制系统具备出色的实时性与稳定性。在智能制造背景下，PLC正向Smart PLC方向发展：集成AI算法、远程诊断功能与云通信接口，使其成为边缘计算与工业物联网（IIoT）体系的重要节点。

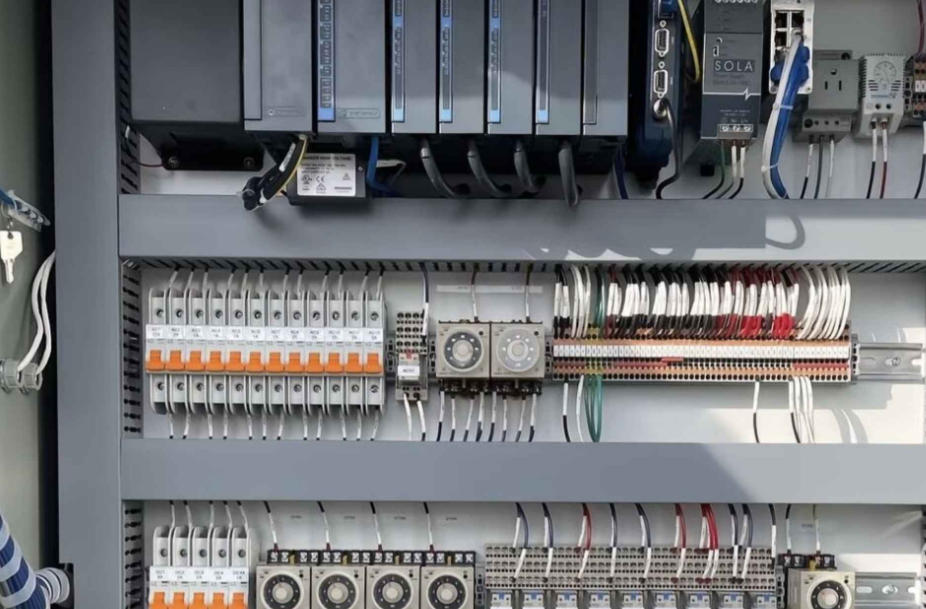

二、系统架构全景：PLC的模块组成与工程设计要点
一个标准PLC系统由多个功能模块组成，每个模块在系统稳定性中都起着关键作用：
- CPU模块：系统核心，负责程序运算、通信与逻辑判断；
- 输入模块（DI/AI）：采集开关量与模拟量信号；
- 输出模块（DO/AO）：执行控制命令，驱动电机、阀门、指示灯等；
- 通信模块：实现PLC与HMI、变频器、上位机等设备的数据交换；
- 电源模块：提供稳定电压，滤除干扰与浪涌。
在现代工厂中，PLC通常通过远程I/O与现场总线构建分布式控制系统（DCS），实现逻辑集中与信号分布的高效协同。
设计建议：强电与弱电回路必须分槽布线，I/O信号线应使用屏蔽线并采用单点接地方式，减少电磁干扰带来的误触发。
三、PLC编程语言：五种逻辑表达的思维方式

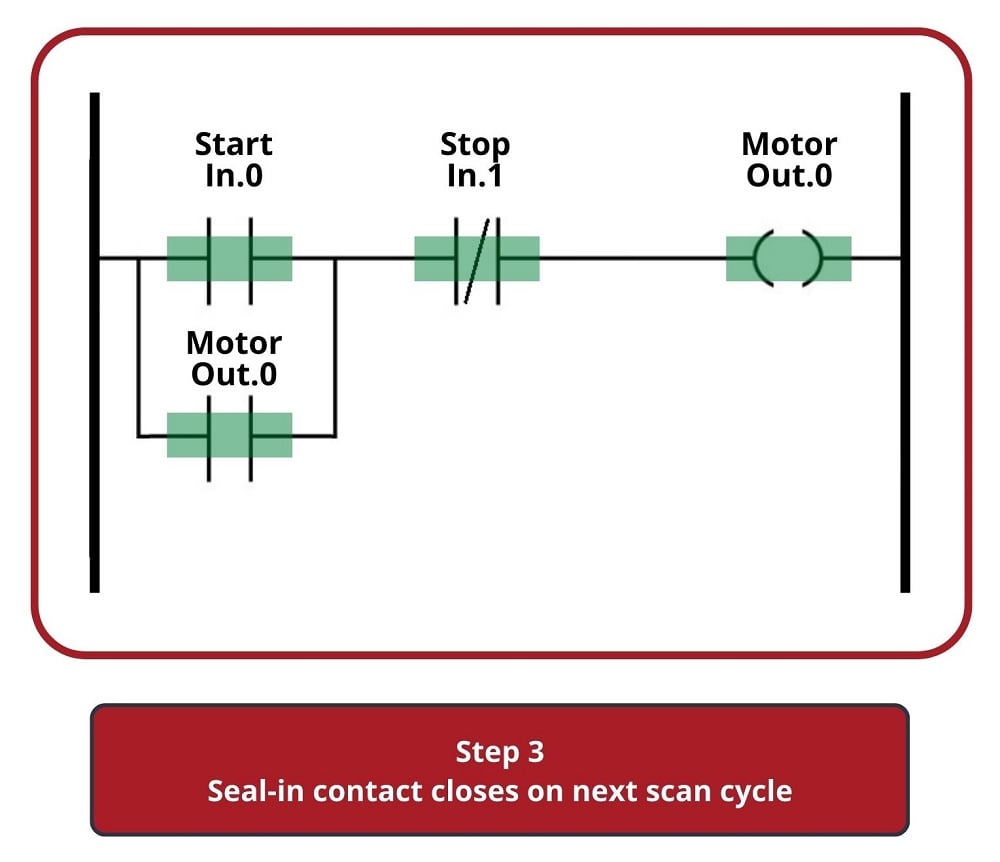

国际标准 IEC61131-3 明确规定了PLC的五种编程语言，每一种语言都代表着不同的逻辑思维方式与应用场景：梯形图（LD）以继电器逻辑为基础，形象直观，最适合电气工程师进行逻辑控制；功能块图（FBD）以模块化思想为核心，适合处理信号运算、PID调节等过程控制任务；指令表（IL）类似汇编语言，执行效率高，但阅读性较差，目前已逐渐被结构化语言取代；结构化文本（ST）语法类似高级语言，逻辑表达灵活，可实现复杂算法与数据处理；顺序功能图（SFC）则擅长流程控制与任务分步执行，常用于多阶段工艺的控制场景。
在实际工程项目中，单一语言往往无法满足复杂控制系统的需求，因此混合编程成为主流选择。通常主控制逻辑使用梯形图（LD），以便快速调试与直观呈现逻辑关系；涉及数学运算、数据分析或条件判断的部分采用结构化文本（ST）实现，以提高代码的灵活性与可扩展性；而针对特定功能模块，如模拟信号处理、PID闭环控制等，则采用功能块图（FBD）实现可视化设计，方便后期维护与修改。
优秀的PLC工程师，不仅能熟练掌握多语言编程，更重要的是理解程序背后的控制逻辑与任务调度机制。例如，如何在周期任务与中断任务之间分配优先级，如何在不同语言模块间共享变量、避免竞争条件，这些都体现了工程师对系统架构的整体把握。正是这种从语言层到系统层的思维能力，让他们不仅“能编程”，更能“掌控控制系统”。

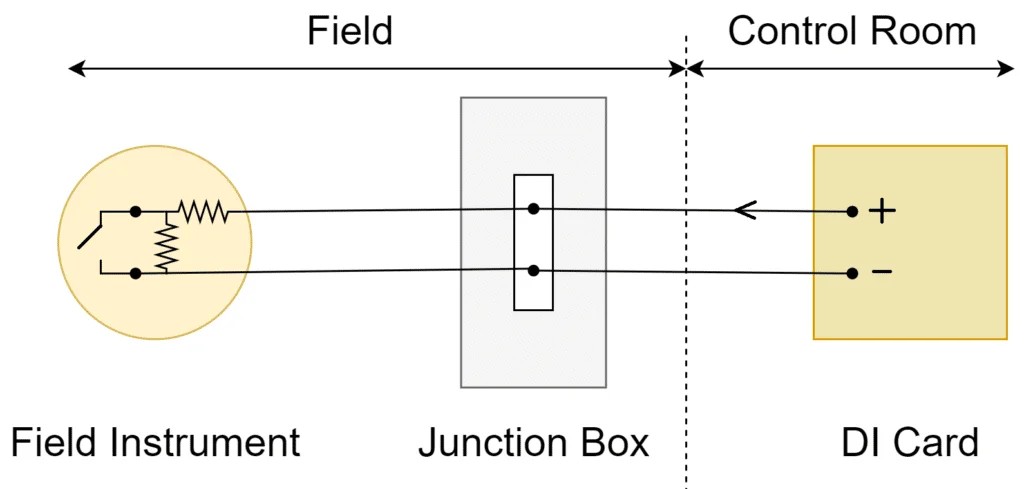

四、I/O系统设计：信号接线与隔离保护的关键
PLC的输入输出模块是连接物理设备与控制系统的“神经中枢”。其正确接线直接决定系统的稳定性与安全性。
- 数字量（DI/DO）：反映设备开关状态，如限位开关、继电器；
- 模拟量（AI/AO）：处理连续信号，如温度、压力、液位；
- 信号隔离：采用光耦、电容滤波、浪涌抑制器提升抗干扰性能；
- 接地与屏蔽：应单点接地，分层屏蔽，避免环路干扰。
实际案例显示，错误的信号接地往往是PLC通信中断或误报警的根源。设计阶段必须确保“信号地”和“保护地”分离，尤其在高速生产线上更为关键。
五、通信协议与工业网络：从局域到云端的连接
现代PLC早已不再孤立运行，而是处于庞大的工业通信网络中。常见协议包括：
- Modbus RTU/TCP：开放、通用、跨品牌兼容性强；
- Profibus/Profinet：西门子系统主流协议；
- EtherNet/IP：适用于高实时性控制场合；
- CANopen/DeviceNet：广泛用于运动控制与机器人系统；
- OPC UA：支持数据建模与云通信，是IIoT核心协议。
随着工业网络的融合趋势加速，PLC正成为工厂数字化的通信核心节点，支持从本地控制到云端协同的全链路数据流。
六、定时器与计数器：小功能背后的强大逻辑

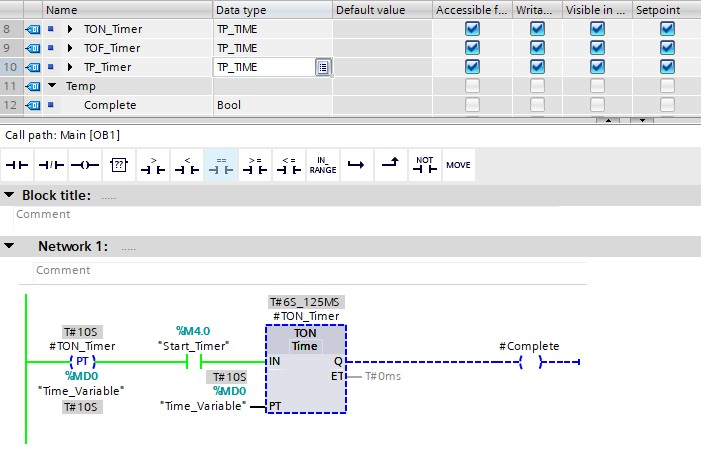

PLC中的定时器（TON、TOF、TP）与计数器（CTU、CTD、CTUD）是构建逻辑控制的基础模块。在复杂场景下，这些简单组件可以实现多种高级功能：
- 生产节拍管理（通过计数器实现批次切换）；
- 自动启停逻辑（基于延时与脉冲控制）；
- 实时监测（结合中断任务实现毫秒级响应）。
例如，在高速包装线上，PLC通过CTU计数实现自动换批与节拍统计，使生产过程完全数字化与自动化。
七、PLC系统故障诊断与维护思维
真正的PLC专家不仅精通编程逻辑，更具备系统性的排障思维与现场分析能力。PLC的稳定运行依赖于硬件、软件与通信网络的协同，一旦出现异常，工程师必须能够迅速判断问题源头并制定有效的解决方案。这要求他们不仅能读懂程序，更要能“读懂系统”。
在实际工程中，常见的诊断步骤包括多个层面。首先，应检查CPU及各I/O模块的状态指示灯，通过灯光状态即可初步判断模块是否上电、通信是否正常、I/O信号是否响应；其次，打开PLC的诊断缓冲区（Diagnostic Buffer），分析错误代码与事件时间戳，以了解故障发生的先后顺序与影响范围；第三，利用在线监控功能实时观察变量的运行状态，判断逻辑链路是否正常触发；第四，借助Force（强制）功能对输入输出点进行人工干预，验证硬件回路是否存在断线或短路问题；最后，还应检查通信线路、端子接线、接地屏蔽等物理层问题，因为很多系统异常并非程序错误，而是由于信号干扰、端子松动或接地不良引起的隐性故障。
现代PLC软件平台如西门子TIA Portal、施耐德EcoStruxure等，均提供趋势曲线（Trend）与实时数据追踪功能，工程师可以通过曲线波动直观分析信号的稳定性和响应特性，从而快速定位系统异常点。在复杂生产线上，这种趋势监控往往比传统的报警记录更有价值，因为它能揭示问题发生前的动态变化趋势，为后续的根因分析与系统优化提供可靠依据。
因此，一个真正成熟的PLC工程师，绝不仅仅是“能让程序跑起来”，而是能在故障发生时冷静地抽丝剥茧，从逻辑层、通信层到硬件层全方位分析问题，实现从“救火式维修”到“预测性维护”的跨越。这种能力，正是智能制造时代最稀缺、也最具价值的工程素养。
八、程序优化与实时性管理：让系统“更快、更稳”
PLC程序不仅要能跑，更要高效稳定。优化策略包括：
- 避免深层嵌套逻辑与重复调用；
- 合理设置任务优先级（主任务、周期任务、中断任务）；
- 控制扫描周期，避免延迟积累；
- 使用局部变量代替全局变量以减少运算负担；
- 增加“看门狗”与超时保护机制防止死循环。
例如，在灌装生产线上，通过任务分层与指令优化，系统扫描周期从50ms降低至15ms，响应速度提升约200%。
九、安全控制与应急保护：逻辑之外的生命线
安全永远是工业自动化的底线。现代PLC系统在设计中必须遵循IEC61508与ISO13849等功能安全标准。主要安全措施包括：
- 硬件冗余：急停回路、安全继电器、双通道输入；
- 软件逻辑保护：互锁控制与防呆设计；
- 应急策略：掉电保持、远程报警、故障自检。
例如，在汽车焊接生产线中，当通信中断时，PLC立即切断机器人驱动电源，实现SIL2级安全停机，避免潜在危险。
十、标准化与未来趋势：PLC的下一代智能形态
掌握标准，是工程师迈向系统级设计的必经之路。关键标准包括：
- IEC61131-3：定义编程语言与执行模型；
- IEC61508 / ISO13849：确立功能安全体系；
- IEC62443：工业网络安全规范；
- OPC UA / MQTT：推动PLC与云平台融合。
未来的PLC将与AI控制算法、数字孪生与边缘计算深度融合，构建具备预测性维护、自学习与协同优化能力的智能控制系统。
结语：从“控制逻辑”到“系统智能”的跃迁
掌握PLC十大核心知识体系，不仅意味着能够编写出稳定可靠的控制程序，更代表着你具备了系统级的自动化思维和整体性工程视角。一个优秀的自动化工程师，不只是熟悉PLC指令和编程语言，更懂得如何让控制系统与现场设备、生产工艺、网络通信、安全标准深度融合，从而构建一个高效、可维护、可扩展的智能化系统。
当你深入理解控制逻辑背后的物理过程，清楚信号采集与执行的响应关系，掌握通信架构在不同层级系统间的作用机理，同时能够根据安全标准（如IEC61508、ISO13849）进行设计时，你的角色就从“电气工程师”真正跃升为“自动化系统架构师”。这不仅是一种技能上的提升，更是一种系统思维方式的进化——从关注单台设备运行，转向全流程的协调与优化。
未来制造业的竞争焦点，已经从设备规模和产能数量的比拼，转向控制系统的智能化程度、系统集成的灵活性以及数据价值的深度挖掘。真正的工业竞争力，将体现在谁能让控制系统更敏捷、更安全、更具自适应能力。具备系统级理解的工程师，才能在智能制造与数字孪生的浪潮中，占据主动、引领变革。
