雷达物位计在特种车辆固体料位测量中的应用
在水泥、建材、电力及矿物加工行业中，水泥、粉煤灰、石灰石粉、矿渣微粉等细颗粒固体产品，通常通过罐式特种车辆进行运输。装车环节不仅作业频繁，而且对环保、安全和效率有着极高要求，是散装粉体生产流程中的关键节点。
随着环保法规趋严，传统敞开式装车方式逐步被淘汰，封闭式、无尘、自动化装车系统成为行业主流。在这一系统中，雷达物位计开始被广泛应用于特种车辆的固体料位测量，并逐渐成为保障装车安全的重要测量手段。
一、应用场景：装料口内的动态料位测量，而非传统仓储测量
在很多用户的认知中，雷达物位计通常用于大型料仓或筒仓的库存测量。但在散装粉体特种车辆的应用中，其测量逻辑和安装方式存在明显不同。

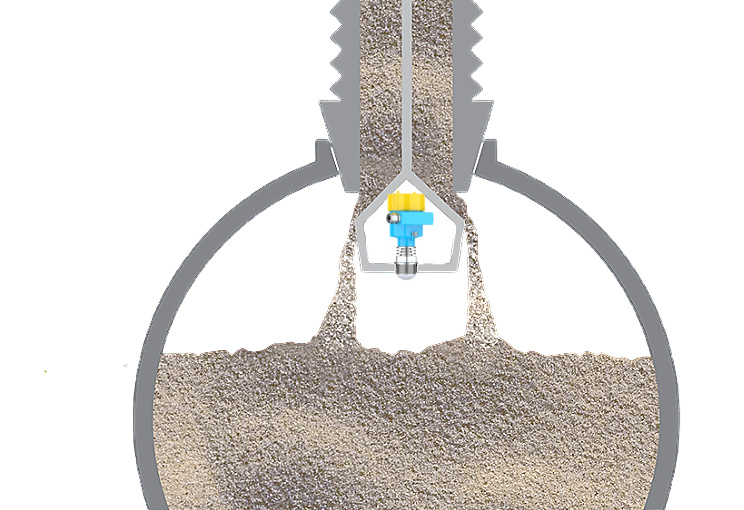

如图所示，雷达物位计并非安装在车载罐体的最高点，而是布置在装料口下方的封闭腔体内部，测量方向垂直指向车载罐体内正在形成的固体料堆表面。这一结构决定了该应用并不是“测库存”，而是专门用于装车过程监控。
在装车作业中，粉体物料通过重力或气力方式进入罐体，内部逐渐形成具有自然堆角的料面。雷达物位计实时监测这一料面的高度变化及上升趋势，为控制系统提供关键判断依据。
需要强调的是，在该工况下，雷达物位计的角色和设计目标，与传统仓储或库存测量存在本质区别。
首先，雷达并不承担贸易计量职能。装车数量的最终确认，仍然由称重系统完成，雷达物位计并不参与结算数据的生成，也不用于对外计量或交付依据。其测量重点不在“装了多少”，而在于装车过程中罐体内部空间状态是否处于安全范围内。
其次，该类雷达应用也不面向长期存储管理。与筒仓或料仓中以稳定库存监控为目标的连续测量不同，特种车辆装车工况下的测量持续时间短、动态变化快，雷达只在装料过程开启并发挥作用，装车结束后即退出关键控制环节。
更重要的是，这类雷达测量服务于装车这一短时间、高动态、高风险的工艺过程。在高速下料、粉尘密集、罐内状态不可视的条件下，雷达物位计承担的是实时风险感知与安全边界判断的任务，其核心价值在于提前识别料位接近极限的趋势，而非记录最终结果。
因此，从工程应用和系统功能角度出发，这一场景下的雷达应用更准确的定义应为：装料口雷达物位监控，而非仓储雷达测量。
二、行业痛点：称重系统能算“多少”，却看不见“装到哪了”
在散装粉体自动装车系统中，称重系统是必不可少的组成部分，它决定最终的装车重量。然而，在实际运行中，仅依赖称重系统往往无法覆盖装车过程中的全部风险。
1. 装车过程本身处于“不可视”状态
水泥、粉煤灰等粉体在装料过程中会产生大量悬浮粉尘。装料口及车载罐体内部几乎无法通过人工或视觉方式观察实际料位状态。
在这种环境下：
- 光电、激光类检测手段极易被粉尘遮挡
- 接触式探头容易被物料掩埋或磨损
- 人工经验判断在无人化系统中无法实现
装车过程在很大程度上处于“看不见”的状态。
2. 粉体流动性强，称重存在响应滞后
散装粉体通常具有良好的流动性，在自动装车过程中，下料速度快、瞬时流量大。当称重系统检测到装车重量达到设定值并发出停止信号时，物料流并不会立刻中断，而是会在重力和气力输送惯性的共同作用下，继续向车载罐体内输入一定量的粉体。
这一现象在实际运行中具有普遍性，且在以下工况下尤为明显：
- 装车采用大流量下料方式，以缩短单车装车时间
- 车载罐体已接近满载状态，内部可用空间有限
- 多车连续作业，装车节拍紧张，系统频繁启停
在上述条件叠加时，称重系统所反映的重量达标点，往往已经滞后于罐内料位的实际变化。结果是，虽然装车重量满足设定要求，但罐体内部的固体料位已接近甚至突破安全高度，从而显著增加顶仓、冒料及粉尘外溢的风险。
3. 过装和冒料，直接破坏无尘装车目标
一旦发生过装，粉体物料往往会从车载罐体的除尘口、安全阀或各类密封连接部位被挤出或喷出，形成明显的粉尘外逸现象。这种情况不仅直接破坏封闭式、无尘装车的设计初衷，还会在短时间内对装车区域及周边设备造成污染。
由此带来的连锁影响通常包括：
- 装车装置及周边结构表面附着大量粉体，影响设备运行状态
- 后续清理和维护工作量明显增加，作业效率下降
- 装车现场粉尘浓度升高，增加环保检查和合规风险
更为关键的是，这类问题在仅依赖称重系统的控制模式下，往往只能在过装已经发生之后被动发现。由于称重系统无法感知罐体内部空间状态变化，其控制信号具有天然滞后性，难以及时对装车过程中的风险进行提前预警和干预。
4. 雷达物位计的价值：补上系统“看得见”的能力
正如首图所示，雷达物位计被安装在装料口内部的封闭腔体中，其测量方向垂直指向车载罐体内已经形成的固体料堆表面。该安装位置刻意避开了高速自由下落的物料流区，从源头上减少了由剧烈物料扰动带来的回波波动和测量不稳定问题。
这种针对装车工况优化的布置方式，使雷达物位计能够在装料过程中即便处于高粉尘、高扰动的环境下，仍然保持稳定工作状态，持续输出具有工程参考价值的料位高度信息。系统由此获得的不再是间接推算的数据，而是对罐体内部空间状态的直接感知。
需要指出的是，在该应用中，雷达物位计并不参与装车重量的计量结算，其作用并非确定最终装载数量，而是为自动装车系统提供一个关键判断依据：
当前罐内是否仍然具备继续下料的安全空间。
这一判断结果直接参与装车过程的联锁控制，使系统能够在风险出现之前采取减速或停料措施，从而有效避免过装和冒料问题的发生。
三、测量结构设计：为何选择装料口内部测量
从工程应用角度看，将雷达物位计布置在装料口内部具有显著优势：
工程验证与应用案例
这种布置方式已在多种散装粉体装车系统（如水泥、石灰粉、谷物粉料）中得到验证。数据显示，内部布置的雷达物位计在测量精度、响应速度及维护周期方面均优于传统顶装或外置安装方案。
避免自由落料区干扰，回波稳定
粉体或颗粒物料在自由落体过程中会产生气流、扬尘及湍流，使雷达信号出现多路径反射或噪声。将雷达布置在装料口内部，可避开自由落料区域，雷达波与物料表面接触更集中，回波信号更稳定、可靠，测量误差显著降低。
与封闭装车系统兼容，维持无尘结构
内部布置可直接与密闭料仓或装车管道结合，无需额外开孔或外置支架，从而保持装车系统的无尘、防粉尘泄漏结构，符合粉体运输和食品、化工等行业的安全规范。
非接触测量，长期运行可靠
雷达波通过空气介质进行测量，无需与物料接触，避免了粉体附着、腐蚀或磨损对传感器的影响。即使物料性质多变（流动性差、易结块、腐蚀性强），雷达仍能保持长期稳定运行，减少维护频次。
四、系统协同：雷达与称重的分工逻辑
在成熟的自动装车系统中，通常采用以下协同方式：
- 称重系统：控制装车目标重量
- 雷达物位计：监控罐内空间安全
- 控制系统：根据两者信号进行联锁控制
当雷达检测到料位接近设定高度时，系统可提前减速或停止下料，避免因惯性造成过装。
结语
在散装粉体特种车辆的自动装车过程中，雷达物位计测量的核心目标并非“物料总量”，而是罐内剩余的安全空间，确保装料不溢出、不堵塞。将雷达布置在装料口内部，能够避开自由落料区干扰，使回波信号更稳定，同时与封闭装车系统兼容，维持无尘结构。非接触测量的特性，使其在高粉尘、高动态流动条件下依然可靠，耐振动、耐磨损，并可长期运行而无需频繁维护。随着装车系统向封闭化、自动化、无人化发展，这类能够稳定工作的雷达物位测量，正逐步由“可选配置”升级为标准安全配置”，成为确保装车精度与操作安全的关键技术。
