计为JWrada®雷达物位计通信方案白皮书——4~20mA/HART二线制与RS485/Modbus四线制技术解析
一、概述
在工业过程自动化系统中，物位测量不仅关乎生产安全，更直接影响控制精度与系统效率。随着智能制造的发展，现场仪表逐步从“单一测量设备”向“数据节点”演进。
计为JWrada®雷达物位计基于这一趋势，提供两种主流信号输出方式：
- 4~20mA/HART 二线制输出
- RS485/Modbus 四线制输出
两种方式分别代表传统工业控制与现代数字通信技术，适用于不同应用场景。本白皮书将从技术原理、系统架构及应用角度进行系统说明。
二、4~20mA/HART二线制通信方案
2.1 技术原理
4~20mA电流信号通过线性变化反映被测液位高度：
- 4mA：对应量程下限
- 20mA：对应量程上限
HART协议（Highway Addressable Remote Transducer）通过在电流信号上叠加频移键控（FSK）数字信号，实现模拟与数字信息的同步传输。

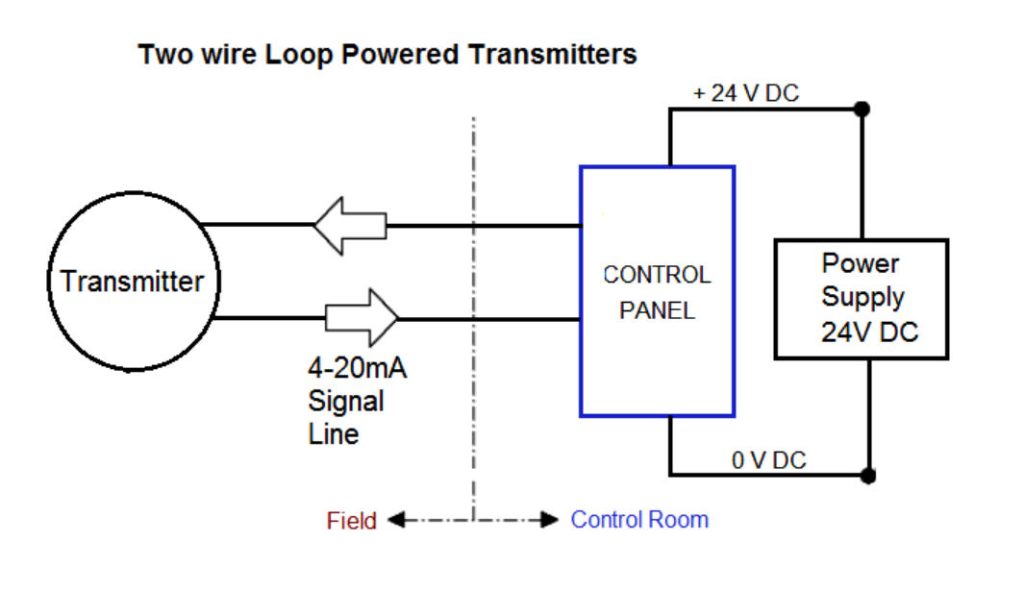

2.2 二线制结构
二线制系统特点：
- 供电与信号共用两根导线
- 无需额外供电回路
- 系统结构简单、布线成本低
2.3 功能特性（计为雷达物位计）
在4~20mA/HART模式下，设备具备：
- 连续液位模拟输出
- HART远程参数配置
- 设备状态诊断（回波质量、故障信息）
- 量程在线调整
2.4 技术优势
4~20mA电流信号在工业现场应用广泛，首先得益于其抗干扰能力强。与电压信号相比，电流信号在传输过程中不易受到电磁干扰、线路压降和接地电位差的影响，即使在变频器、电机等强干扰环境下，也能保持较好的测量稳定性，因此非常适合复杂工况下的连续测量。
同时，4~20mA具备良好的长距离传输能力。在合理供电条件下，信号可稳定传输数百米，且衰减较小，不需要复杂的补偿措施。这一特点使其非常适用于储罐区、厂区管廊等测点分散、布线距离较长的工业场景。
在系统应用层面，4~20mA具有很高的兼容性。目前大多数PLC、DCS及各类控制系统都支持标准4~20mA模拟量输入，因此设备接入方便，工程实施简单。对于需要兼顾传统控制与智能维护的项目，还可结合HART协议实现参数读取、远程调试和状态诊断。
此外，4~20mA还具有较强的故障识别能力。由于其以4mA作为正常信号下限，0mA通常可直接判断为断线、掉电或设备异常，便于系统快速报警和维护处理。部分系统还可通过异常电流值进一步区分不同故障状态，提高运行安全性和维护效率
2.5 应用场景
- 石油化工储罐
- 水处理液位监测
- 老旧系统升级改造
- 高可靠性要求场合
三、RS485/Modbus四线制通信方案
3.1 技术架构
RS485是一种工业级差分通信接口标准，具备：
- 双线差分信号（A/B）
- 强抗干扰能力
- 支持长距离通信（≤1200m）
Modbus协议定义通信规则，包括：
- 主从结构（Master/Slave）
- 数据寄存器访问机制
- 标准功能码

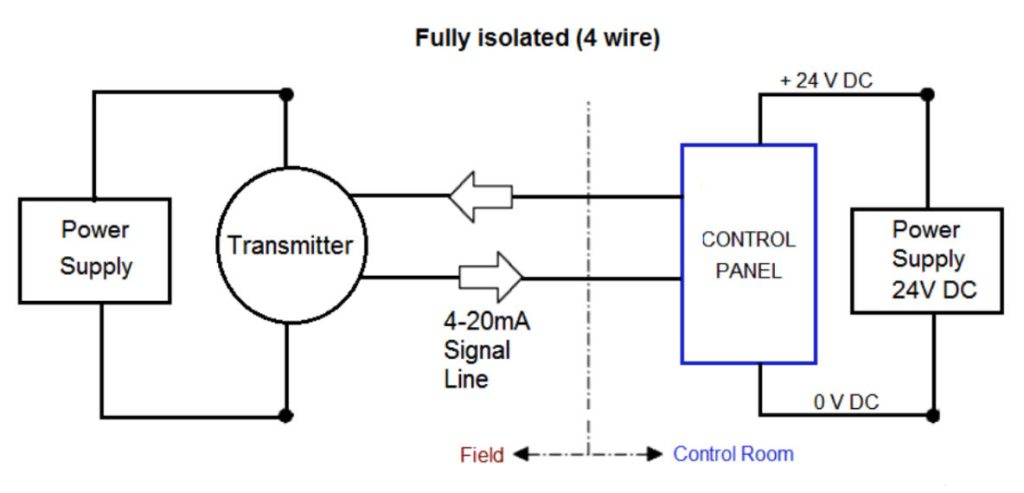

3.2 四线制结构
四线制系统通常包括：
- 两根供电线（L/N 或 DC+/DC−）
- 两根通信线（RS485 A/B）
实现供电与通信隔离，提高系统稳定性
3.3 功能特性（计为雷达物位计）
通过RS485/Modbus通信，设备可实现：
- 多变量数据输出（液位、距离、信号强度等）
- 多设备组网（单总线接入多个仪表）
- 远程集中监控（SCADA/PLC）
- 批量参数配置与管理
3.4 技术优势
RS485/Modbus四线制方案的核心优势在于其数据通信能力强。与4~20mA单变量输出不同，Modbus协议可传输液位、距离、回波状态、故障信息等多种数据，能够满足现场仪表在测量之外对参数读取、状态监测和远程配置的需求，更适合信息量较大的工业应用。
同时，RS485支持多节点网络结构，可将多台计为雷达物位计接入同一通信总线，实现集中采集与统一管理。这种组网方式能够有效减少布线成本，提升系统集成效率，尤其适用于储罐区、多料仓和分布式测点较多的项目现场。
在数字化应用方面，RS485/Modbus天然适合接入工业物联网系统。通过PLC、RTU、SCADA或上位机平台，可实现设备数据的实时上传、远程监控和集中运维，为工厂数字化管理和智能化升级提供基础通信支撑。
此外，该方案还具有较好的可扩展性。随着项目规模扩大，用户可在原有网络架构上继续增加测点和设备，无需大幅调整系统结构。对于需要后续扩容、平台对接或功能升级的工程项目，RS485/Modbus更具灵活性和长期应用价值。
3.5 应用场景
- 智能工厂系统
- 储罐区集中监控
- 数字化水务系统
- 工业数据采集平台
四、两种通信方式对比分析
| 技术维度 | 4~20mA/HART二线制 | RS485/Modbus四线制 |
|---|---|---|
| 信号类型 | 模拟+数字 | 纯数字 |
| 供电方式 | 二线供电 | 独立供电 |
| 抗干扰能力 | 极强 | 强 |
| 通信速率 | 低 | 中高 |
| 数据容量 | 单变量 | 多变量 |
| 网络能力 | 不支持 | 支持 |
| 系统复杂度 | 低 | 中等 |
| 适用阶段 | 传统控制 | 数字化系统 |
五、计为雷达物位计通信选型建议
5.1 稳定优先场景
建议选择：4~20mA/HART
适用于：
- 单点测量
- 控制闭环系统
- 对稳定性要求极高的工况
5.2 数字化优先场景
建议选择：RS485/Modbus
适用于：
- 多点集中监控
- 工业互联网系统
- 数据驱动型生产管理
5.3 双信号输出趋势
在现代工业现场，单一信号输出方式已难以同时满足过程控制与数据管理的双重需求，因此越来越多工程项目倾向于采用组合输出方案。其中，4~20mA信号主要接入PLC或DCS控制系统，用于实现液位的连续监测、联锁控制和过程调节；RS485则接入上位机、SCADA或远程监控平台，用于完成设备数据采集、参数读取、状态诊断和远程维护。两种方式各司其职，可兼顾控制稳定性与信息化管理需求。
对于计为JWrada®雷达物位计而言，多种输出配置的价值不仅体现在信号传输层面，更体现在系统架构优化上。4~20mA作为工业现场成熟的标准模拟量接口，能够保证控制回路的实时性和兼容性；RS485/Modbus则提供更丰富的设备数据和通信能力，便于实现集中监控、历史数据存储及运维分析。通过这种组合应用，仪表既能作为控制系统中的测量单元运行，也能作为信息系统中的数据节点接入，从而实现控制系统与信息系统的协同运行，提升整体自动化与数字化水平。
六、结论
随着工业自动化向数字化、网络化发展，通信方式的选择成为系统设计的重要环节。
- 4~20mA/HART：保障过程控制的稳定性与可靠性
- RS485/Modbus：实现设备互联与数据价值释放
JWrada®雷达物位计通过多通信方式融合，为用户提供灵活、高效的物位测量解决方案，助力工业现场实现从“测量”到“智能感知”的升级。
