JWrada®雷达物位计在LPG球形储罐中的应用案例
项目背景

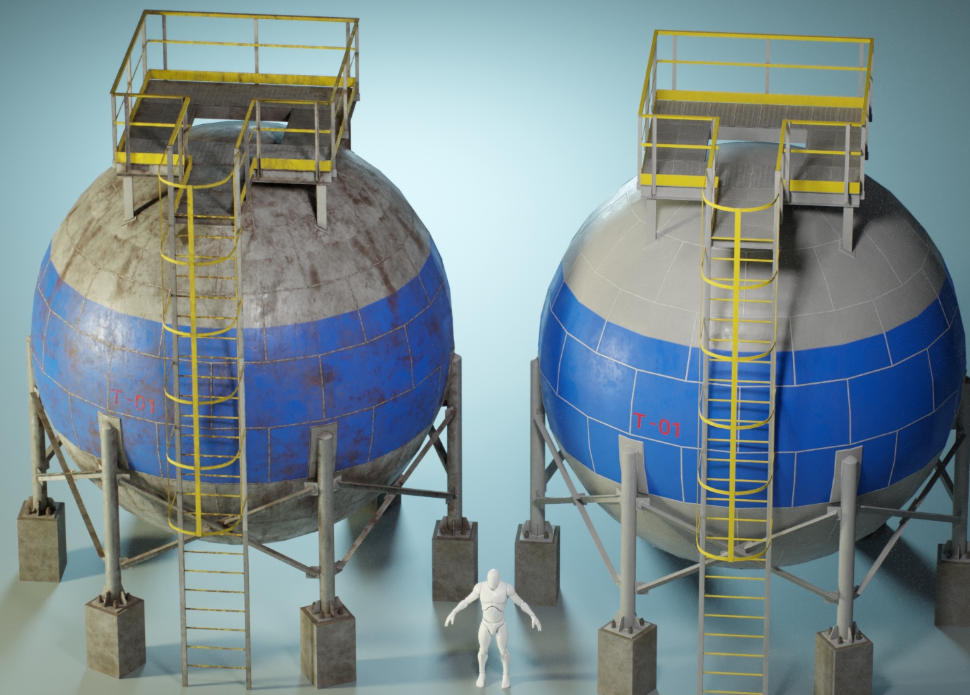

液化石油气（LPG）通常储存在球形储罐中，这是因为球形结构在承压状态下具有更优的强度分布和应力均匀性。此类储罐常采用地下安装或半埋式覆土结构，以提升安全性并节约空间。然而，这种安装方式也给液位与压力监测带来了显著挑战。
在本项目中，客户需要为一台LPG球形储罐提供一套高度可靠的测量系统，具体工况如下：
工况数据
- 测量任务：连续液位与压力测量
- 测量点：球形储罐
- 测量范围：最大20米
- 介质：LPG（液化石油气）
- 过程温度：-10 ~ +45 °C
- 过程压力：+1 ~ +3 bar
- 特殊挑战：低介电常数、低温环境、维护受限
由于LPG介电常数较低，传统雷达仪表往往难以获得足够强的回波信号。此外，该类储罐通常仅在计划性停产检修期间才能进行维护（周期可能长达数年）。因此，客户要求一种免维护、高精度、可远程管理的测量解决方案。
LPG球形储罐的技术难点
1️⃣ 低介电常数
LPG属于低介电常数介质，对雷达信号的反射能力较弱。相比水基液体或高介电介质，LPG产生的回波信号幅度更小、信噪比较低，容易受到罐体结构反射、内部构件干扰以及环境因素影响。因此，仪表需要具备更高的信号灵敏度与更强的回波识别算法，才能实现稳定可靠的测量。
2️⃣ 温度波动
LPG储存过程中，环境温度变化会直接影响介质的蒸汽压力与密度分布。温度波动不仅改变罐内气相条件，还可能导致内部压力变化，从而影响微波传播环境。对于雷达测量而言，这种工况变化可能带来信号衰减或干扰，因此系统必须具备良好的温度适应能力与动态信号补偿机制。
3️⃣ 维护受限
球形储罐通常采用地下安装或部分覆土结构，以提高安全性并减少占地面积。这种安装方式虽然有助于结构防护，但同时也使得仪表的日常检修与维护变得复杂。很多情况下，只有在计划性停产检修期间才能进行维护操作，因此设备必须具备长期稳定运行能力，并尽量减少现场干预需求，以降低整体运维成本。
4️⃣ 安全要求高
LPG属于易燃易爆介质，储罐运行过程必须严格控制液位，防止超装或异常波动。连续、可靠的液位监测对于保障生产安全、避免事故风险以及满足行业安全规范至关重要。因此，测量系统不仅需要具备高精度，还必须具备良好的稳定性、抗干扰能力和长期可靠性。
基于上述工况特点，客户需要一套工艺独立型测量系统，能够在低介电常数、温度变化及维护受限等复杂条件下，依然提供稳定、准确且可长期运行的数据支持，从而确保储罐运行的安全性与连续性。

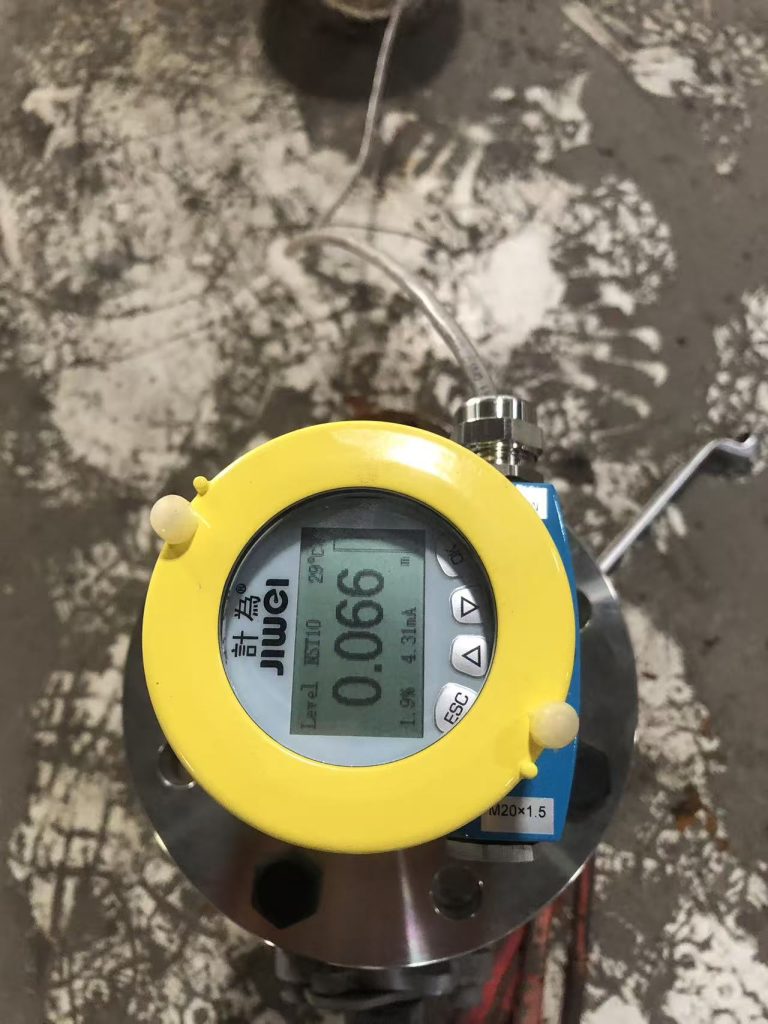

解决方案：JWrada® 雷达物位计
为应对上述挑战，项目最终选用了计为 JWrada® 雷达物位计 作为核心测量方案。该产品专为高要求工业环境设计，尤其适用于 LPG球形储罐、压力气体储存系统以及复杂工况容器。
与传统雷达仪表主要依赖硬件参数提升不同，JWrada® 采用高频微波架构结合自主研发的智能信号处理算法，从系统层面增强回波识别能力。针对LPG等低介电常数介质，系统通过优化发射功率分配、回波动态增益控制及多级信号滤波机制，有效提升弱回波的识别精度，同时显著降低罐体内部结构反射带来的干扰。
在实际运行中，球形储罐内部复杂的曲面结构、气液界面波动以及蒸汽环境都会形成多路径反射信号。JWrada® 通过先进的回波分析逻辑与虚假目标抑制算法（EFT），能够自动区分真实液面回波与干扰信号，确保测量数据稳定、连续且可重复。
即使在温度变化、压力波动以及长期无人维护的工况条件下，系统仍可保持可靠运行，满足高安全等级储罐对连续监测的严格要求。
高性能雷达技术优势
JWrada® 系统可实现：
- 最大测量距离可达150米，适用于大型储罐与工业容器
- 适用于低介电常数介质（如LPG及液化气体）
- 先进信号处理算法，提高回波识别与虚假信号抑制能力
- 低温环境稳定运行（可适应 -10°C 及以下）
- 耐压能力高达 +30 bar，适配中高压储罐
- 强抗蒸汽、冷凝及环境干扰能力
在球形储罐内部复杂反射环境下，优化天线设计与智能回波分析功能能够实现稳定、可重复的高精度测量。
此外，系统采用软件驱动架构，可根据实际工况进行自适应参数优化，确保在温度、压力变化条件下仍保持长期可靠运行。
核心竞争力：软件驱动型架构
软件驱动型核心优势
JWrada® 的核心竞争力不仅体现在硬件性能上，更体现在其自主研发的软件架构。系统集成了固件远程升级、实时工况调试、参数灵活配置、故障代码智能诊断以及回波曲线与EFT曲线深度分析等功能。这些能力构成了完整的数字化调试体系，使设备在复杂工况下仍能实现持续优化。目前，该类一体化云端调试解决方案在行业内仍较为少见。
云端远程协同调试能力
依托安全云平台，JWrada® 支持远程在线调试与实时数据交互。工程师可与现场操作人员进行远程协同，实现运行状态实时监控、在线回波曲线可视化分析以及EFT（增强虚假目标抑制）曲线评估，并可根据实际信号表现进行即时参数调整。这种模式显著减少了传统现场反复试验与人工经验依赖，提高了调试效率，同时确保参数优化基于真实工况数据完成。
面向工况的定制化算法优化
由于每个LPG球形储罐在结构设计与运行条件上均存在差异，例如进料口位置、内部构件分布、蒸汽密度变化以及液面波动特性等，标准化参数往往难以覆盖所有场景。JWrada® 支持针对具体应用环境进行算法级定制优化，通过自适应弱信号增强、低介电介质增益调节、虚假回波智能抑制以及温度变化稳定性补偿等机制，实现测量性能的精细化匹配。
通过这种软件层面的动态优化能力，系统能够在不同安装条件下持续保持最佳信号质量与测量精度，从而确保长期运行的稳定性与可靠性。
项目成果与客户收益
安装及远程调试完成后，系统实现以下效果：
✔ 运行可靠
- 在低介电LPG介质下仍保持高精度
- 全20米测量范围信号稳定
- 压力波动无误报警
✔ 成本优化
- 两次检修周期之间免维护运行
- 减少现场工程服务需求
- 降低生命周期成本
✔ 易维护
- 可通过切断阀实现在线更换
- 云端远程诊断避免不必要停机
- 快速排查与参数优化
远程调试能力显著提升了运行连续性。
为什么JWrada®适用于LPG储罐监测？
在LPG储存应用中，可靠性是强制性要求，而非可选功能。尤其在地下或远程安装的球形储罐中，长期稳定运行至关重要。
JWrada® 通过以下技术整合满足该需求：
- 高频雷达技术
- 先进信号处理算法
- 自主智能软件系统
- 云端远程调试
- 定制化算法优化
不同于传统依赖硬件参数的系统，JWrada® 将软件智能作为核心竞争力。嵌入式算法持续优化回波分析，抑制虚假信号，并根据实际工况自动适配。
结合云端远程连接能力，每台设备均可根据具体安装环境进行精细化调校，从而确保在整个生命周期内保持最佳性能。
结论
LPG球形储罐的液位测量长期面临低介电常数介质信号反射弱、安装与维护空间受限以及严格安全规范要求等多重挑战。这些因素对测量系统的稳定性、抗干扰能力以及长期连续运行能力提出了更高标准。
通过将高性能雷达硬件架构与云端远程调试平台以及自主研发的信号处理算法相结合，JWrada® 雷达物位计构建了软硬件深度融合的智能测量体系。该体系不仅显著提升了弱回波识别能力，还支持远程参数优化与持续算法升级，使设备能够根据实际工况进行动态调整，从而在复杂环境下保持稳定可靠的运行表现。
因此，JWrada® 为液化气储罐应用提供了一种兼具高可靠性、全生命周期经济性以及数字化维护能力的综合解决方案。对于需要在LPG储罐中实现高精度、低维护成本液位监测的用户而言，JWrada® 不仅提供准确稳定的测量数据，更通过智能化技术架构，为工业现场带来长期可持续的运行保障。
