小口径管道液位测量难题如何解决？Ring-21音叉式液位开关给出稳定答案

　　在工业自动化现场，管道液位测量看似简单，但一旦遇到小口径管道、空间受限、流体扰动频繁等工况，传统液位开关往往难以兼顾安装空间、稳定性与可靠性。尤其是在水处理、循环冷却系统、设备配套管路中，这类问题尤为突出。

　　本文将结合一个真实应用案例，详细介绍 计为Ring-21音叉式液位开关 在小口径管道水位检测中的应用表现，以及其如何帮助客户实现长期稳定运行。

一、项目背景：小口径管道中的液位检测挑战

　　某环保设备制造企业在其一套循环水处理系统中，需要对一段DN50不锈钢管道内的水进行液位检测，用于判断管道内是否满管运行，从而联动控制后端泵机启停。

　　该项目的核心难点主要集中在安装条件受限与工况复杂叠加带来的挑战。首先，管道直径仅为DN50，内部空间非常有限，这对液位开关探头的尺寸提出了较高要求，一旦结构稍大，就容易出现安装困难甚至与管壁发生干涉的情况。同时，管道内为持续流动的水体，在实际运行过程中不可避免地伴随一定程度的扰动与气泡，这种动态工况会对液位检测的稳定性造成直接影响，容易引发误动作。此外，现场安装位置较为紧凑，预留空间有限，不仅要求设备本体小巧，还需要在有限空间内完成可靠固定与密封。客户还特别强调，设备必须能够实现长期稳定运行，避免频繁误报警或失效，否则将直接影响整套系统的联锁控制逻辑。再加上现场环境较为潮湿，对产品的密封性能和长期防护能力也提出了更高要求。

　　在此前的应用过程中，客户曾尝试使用其他类型的液位开关，但整体效果并不理想。首先，一些产品由于探头长度较长或整体结构偏大，在实际安装时要么无法顺利装入管道，要么在运行过程中容易与管壁产生干涉，存在潜在风险。其次，部分产品灵敏度不足，在面对流动水体及气泡干扰时，无法准确区分真实液位状态，频繁出现误判现象，影响系统判断逻辑。更为关键的是，这些产品的抗干扰能力相对较弱，在泵机启停或电气环境波动时，输出信号容易出现不稳定甚至跳变，进一步加剧了系统运行的不确定性。这些问题叠加，使得客户迫切需要一款在结构尺寸、检测稳定性以及抗干扰能力方面都更为可靠的解决方案。

二、解决方案：Ring-21音叉式液位开关

　　针对上述工况，计为自动化推荐客户采用 Ring-21音叉式液位开关。该产品在结构设计和检测原理上，特别适合小口径管道中的液位检测应用，且完全不受泵机干扰。

三、核心优势：为什么选择Ring-21？

1️⃣ 超短叉体结构，专为狭小空间优化

　　Ring-21采用紧凑型结构设计，叉体长度仅为38mm，相较于传统音叉式液位开关显著缩短，有效解决小口径管道内的安装适配问题。在DN50甚至更小直径的管道中，探头可顺利插入且不与内壁产生机械干涉，避免了因结构尺寸不匹配带来的安装风险及长期运行隐患。同时，该结构设计特别适用于空间受限的撬装设备和模块化系统，可在有限安装窗口内实现可靠布置。从工程选型角度来看，在小管径应用中，探头尺寸往往直接决定“能否安装”，而Ring-21在这一关键点上具备明显优势。

2️⃣ 振动音叉检测原理成熟，适应动态流体工况

　　Ring-21基于成熟的振动音叉检测原理，通过监测叉体在不同介质状态下的振动频率变化，实现对液体存在与否的稳定判断。当叉体接触液体时，其振动特性发生改变，内置电子单元能够快速识别这一变化并输出可靠信号。在实际应用中，即使管道内水体处于持续流动状态，伴随一定程度的湍流和气泡干扰，设备依然能够保持稳定检测，无明显误动作。其对气泡、轻微流体扰动不敏感，能够有效避免因瞬态变化导致的误判，确保“有水 / 无水”状态判断的准确性，满足工业现场对连续性和稳定性的要求。

3️⃣ 工业级抗干扰设计，确保信号稳定输出

　　针对现场泵机频繁启停、电磁环境复杂的工况，Ring-21在电气设计上进行了优化，具备良好的抗电磁干扰能力（EMC）。在实际运行过程中，即使受到电机启动、电源波动等因素影响，设备输出信号依然保持稳定，无误报警或信号跳变现象。这对于需要联锁控制的系统尤为关键，可有效避免因误触发导致的设备误动作或系统停机，从而提升整体运行的安全性与可靠性。

4️⃣ 标准化安装接口，降低维护与使用成本

　　Ring-21支持标准螺纹或法兰连接形式，能够灵活适配不同现场安装条件。设备安装过程无需复杂调试，接线后即可投入运行，显著降低现场施工难度与调试时间。在长期运行过程中，由于其结构简单、无易损部件，基本可实现免维护运行，减少后期维护成本与人工干预频率，尤其适合连续运行要求较高的工业场景。

四、现场应用效果

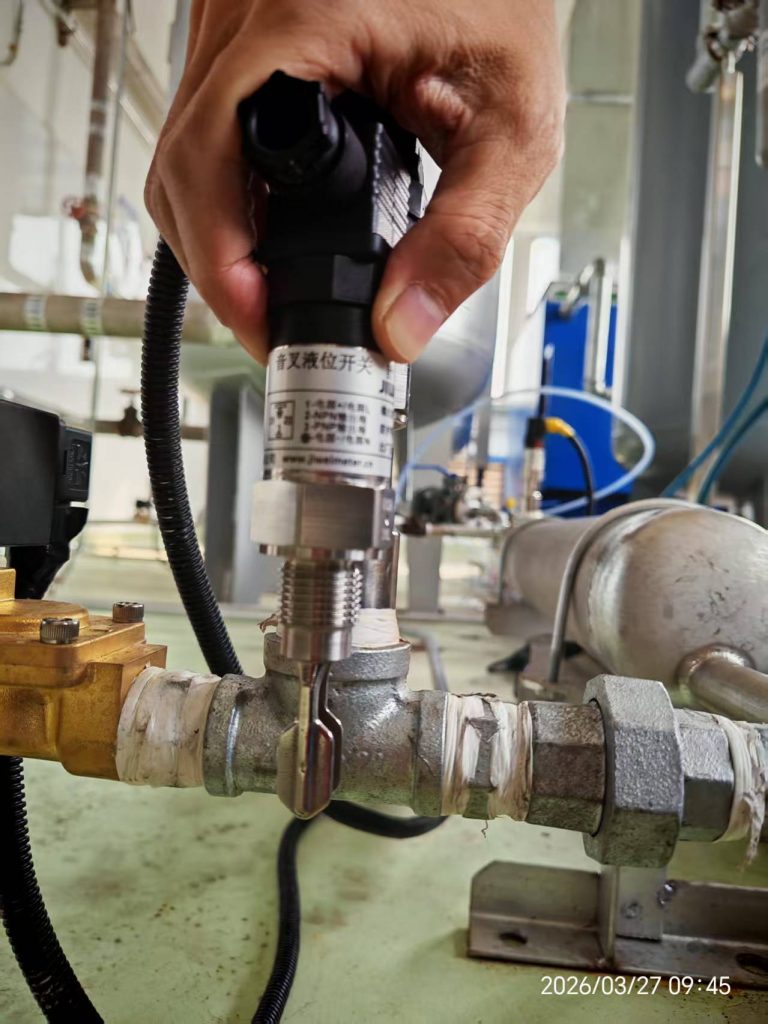

　　该项目共安装 12台 Ring-21 液位开关，分布在不同关键管段，用于联锁控制。运行情况如下：

• 已连续运行 2年+，本次客户项目再次回购
• 0故障记录
• 无误报警、无卡滞现象
• 客户无需额外维护投入

　　客户反馈：

“之前用其他品牌总是担心误动作，现在这批基本装上就不用管了。”

五、为什么小管道更适合Ring-21？

　　对于“管道液位开关”、“小口径液位检测”这类应用，选型核心其实只有三点：

• 尺寸是否适配
• 信号是否稳定
• 是否抗干扰

　　Ring-21 的优势恰好集中在这三个关键点：

六、总结

　　在小口径管道水位检测中，选型不当往往带来长期隐患，而不是短期问题。相比“能用”，更重要的是“长期稳定”。

　　Ring-21音叉式液位开关通过其紧凑结构和可靠性能，在该案例中实现了：

• 小空间轻松安装
• 流动水中稳定检测
• 长周期免维护运行

　　对于类似DN50及以下管道液位测量、水处理管道检测、设备内部液位监测等场景，Ring-21是一种兼顾可靠性与适配性的解决方案。
