是否必须对五螺栓法兰进行静电跨接？
在工业管道设计与施工中，静电跨接虽然看似细节，但却是防静电安全的重要环节。尤其是在涉及易燃易爆介质的管道系统中，法兰连接处的导电连续性直接关系到静电安全措施的有效性。近期有工程师讨论指出：“无论法兰螺栓数量多少，只要连接电阻超过0.03Ω，就应进行跨接。相比逐一测量，直接跨接更为简便且成本低。”那么，不同国家和行业标准对此究竟有何要求？
GB 50235-2010 的基本要求
在我国，《工业金属管道工程施工规范》（GB 50235-2010）仍为公开可查的现行标准。第7.13.1条明确规定：
“设计有静电接地要求的管道，当每对法兰或其他接头间电阻值超过0.03 Ω时，应设导线跨接。”
这一规定的核心在于，以0.03Ω作为判据。一旦法兰或其他接头的电阻超过这一值，就必须加装导线跨接，确保导电连续性。在实际工程中，由于测量每对法兰电阻耗时，许多工程单位选择在关键法兰或所有法兰处预先设置跨接，以确保稳妥和省事。
其他标准对比分析
为了更全面理解这一要求，我们对比了多部国内外标准：
- 石油化工静电接地设计规范（SH/T 3097-2017）
- 若金属法兰通过金属螺栓或卡子紧固，通常无需额外跨接。
- 但至少要保证两个螺栓或卡子间有良好导电接触。
- 化工企业静电接地设计规程（HG/T 20675-1990）
- 与SH/T 3097类似，但强调腐蚀环境下需去锈、除油污并加防松措施。
- 石油与石油设施雷电安全规范（GB 15599-2009）
- 当连接处过渡电阻超过0.03Ω时，应加跨接。

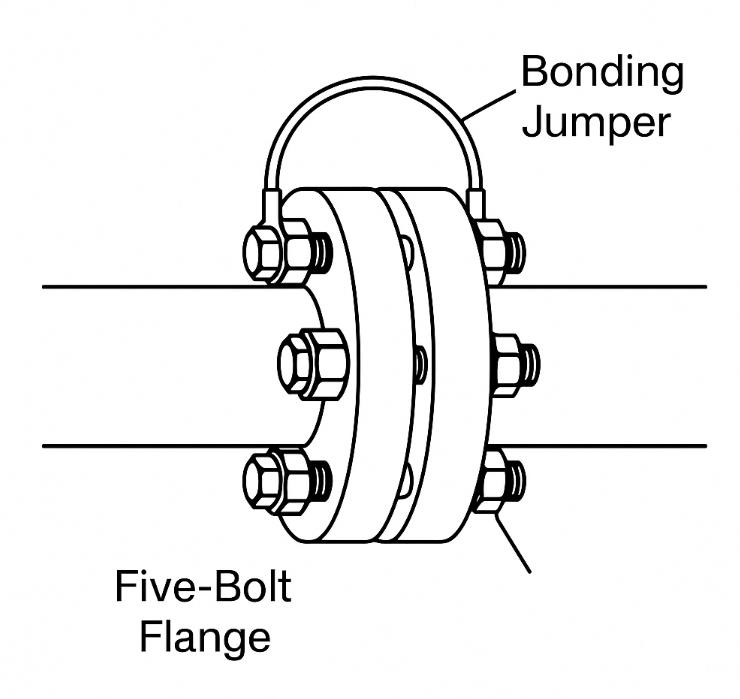

- 对不少于五根螺栓的法兰，在非腐蚀环境下可不跨接。
- 汽车加油加气加氢站技术标准（GB 50156-2021）
- 爆炸危险区域内，法兰、胶管等连接处均需跨接。
- 螺栓数量≥5根且非腐蚀环境下，可视情况不跨接。
- 石油库设计规范（GB 50074-2014）
- 工艺管道金属法兰连接处应跨接。
- 螺栓≥5根且非腐蚀环境下，可不跨接。
综合来看，不同标准的分歧主要体现在“螺栓数量”和“腐蚀环境”的考虑上，但一致点是当电阻超过0.03Ω时，必须跨接。
从标准到工程实践

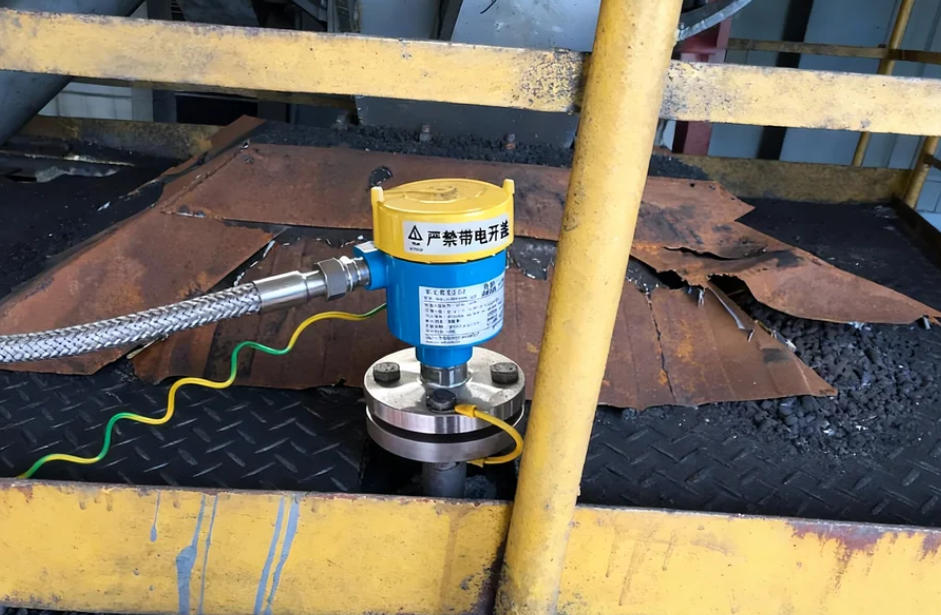

在实际施工中，为确保法兰连接的静电安全，企业采取的策略存在差异。一些仪表企业选择“全跨接”策略，即在所有法兰连接处预先安装跨接线，不论螺栓数量和电阻测量结果，以避免逐一检测电阻的繁琐过程。这种做法在大型管道系统或爆炸危险区域尤为常见，因为它能够提供安全冗余，降低人为操作或检测误差带来的风险。
另一方面，部分行业（如石化工厂、加油站和加氢站）在满足一定条件时允许选择性不跨接。例如，当法兰螺栓数量达到5根以上且连接环境非腐蚀性时，标准允许不强制跨接，但仍需保证螺栓与法兰的良好导电接触。在这种情况下，施工方通常会进行抽检或定期维护，以确保电阻符合安全要求。

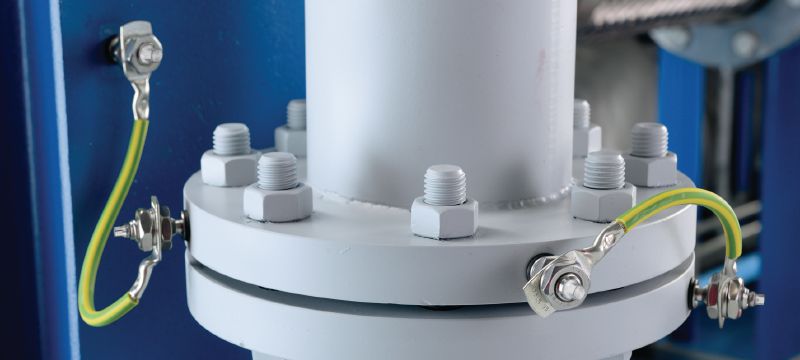

需要强调的是，静电跨接不仅仅是“绑一根铜线”。其效果高度依赖施工工艺和安装质量：
- 端子压接与焊接工艺：跨接线的端子应可靠压接或焊接于法兰螺栓或专用接地片上，避免接触不良。端子松动或焊点质量不达标可能导致跨接失效。
- 跨接线选型：线材截面积必须符合标准要求，以承受可能的静电泄放电流；同时，线材应具备良好导电性和耐腐蚀性，适应长期高温、高湿或化学腐蚀环境。
- 防腐处理：在腐蚀性环境下，跨接线及端子应进行镀锌、涂漆或其他防腐处理，防止接触点氧化或生锈造成电阻增加。
- 安装布局：跨接线应尽量直线布置，避免过长、缠绕或机械应力集中，保证电气连续性和施工美观，同时便于后期检查和维护。
- 维护与定期检测：跨接线并非一劳永逸。施工完成后，应通过万用表或专用电阻测试仪定期检测法兰间电阻值，确保始终低于规定阈值（通常0.03Ω），并及时更换受损或接触不良的跨接线。
总结而言，静电跨接是保障易燃易爆管道安全的重要措施，其可靠性不仅取决于是否跨接，还依赖于施工工艺、材料选择和日常维护的规范性。忽视任何一个环节，都可能导致跨接失效，增加静电积累与火花放电风险，从而威胁整个系统的安全运行。
为什么标准设定为0.03Ω？
0.03Ω的电阻限值源于静电泄放速度的要求。如果电阻过大，静电电荷可能长期积聚，形成潜在火花放电风险。0.03Ω足够低，能保证跨接处电位几乎一致，从而有效防止火花事故。
工程建议
结合标准与实践经验，可提出如下建议：
- 风险导向：在爆炸危险区域，建议“宁可多跨接，不可漏跨接”。
- 环境考虑：在腐蚀环境下，即使螺栓数量足够，也应加装跨接。
- 施工质量：跨接点应防锈、防松，确保线径与端子压接符合要求。
- 定期检测：跨接不是一次性工作，应定期检查电阻，确保长期有效。
结语
法兰静电跨接虽小，却关乎工业安全底线。不同标准的差异提醒工程师：规范是最低要求，而实际施工应结合环境条件、施工难度和安全冗余做出优化选择。对于企业而言，一根成本低廉的跨接线，就可能避免一次潜在的重大事故。
