什么是晶体管输出？
在 PLC、传感器、液位开关、控制板和驱动电路中，经常会看到“晶体管输出”这个词，同时还会遇到 NPN 输出、PNP 输出、集电极开路输出、推挽输出、源型输出、漏型输出等说法。
这些概念本身不难，真正容易出问题的是现场接线。接错了，轻则负载不动作、PLC 输入点没有信号，重则烧输出管、烧输入点，甚至损坏控制板。
所以，晶体管输出不是单纯的电子概念，而是工程现场必须弄清楚的接口问题。
一、什么是晶体管输出？
简单理解，晶体管输出就是用晶体管作为输出器件，完成信号输出、负载控制或信号放大。
它的作用，是把前级较小的控制信号，转换成后级能够识别、能够使用，甚至能够驱动负载的电流或电压信号。
常见应用包括 PLC 输出模块、传感器输出端、单片机 IO 驱动、继电器线圈、电磁阀、LED、蜂鸣器、小型电机驱动，以及模拟信号放大和调理电路等。
晶体管输出的本质就是：用小信号控制大信号，用控制端去驱动负载端。
二、晶体管为什么能做输出？

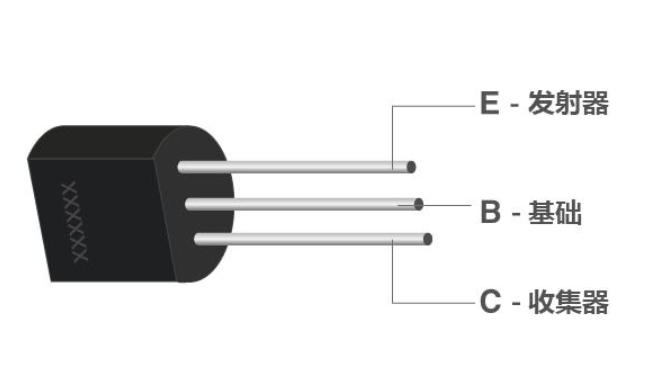

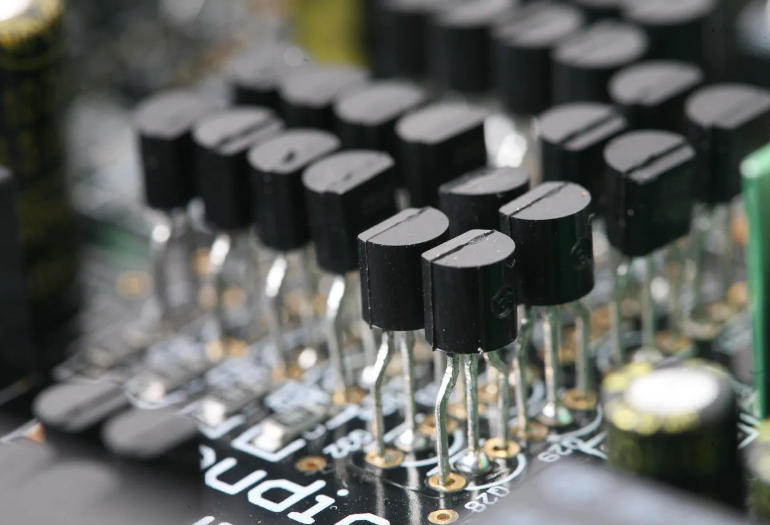

以常见三极管为例，它有三个引脚：基极 B、集电极 C、发射极 E。
基极是控制端，集电极和发射极之间是被控制的电流通道。基极有合适的驱动信号，晶体管导通；基极没有驱动信号，晶体管截止。
因此，晶体管最常见的两种用法是开关和放大。
作为开关，它可以控制 LED、继电器、电磁阀、电机等负载的通断；作为放大器，它可以把微弱的模拟信号放大到后级电路可用的幅度。
晶体管开关是工业控制和数字接口中，最常见的输出方式。
三、晶体管输出常见形式
晶体管作为开关使用时，主要有两个状态：截止和饱和导通。截止时相当于开关断开，饱和导通时相当于开关闭合。
比如用晶体管控制 LED，控制端有信号时晶体管导通，LED 点亮；控制端无信号时晶体管截止，LED 熄灭。控制继电器线圈、蜂鸣器、电磁阀、小功率直流电机，原理也是一样。
晶体管输出比继电器输出动作快，没有机械触点磨损，适合频繁动作和高速信号输出。但它也有边界，电压、电流、功耗、极性和散热都不能忽略。
在模拟电路中，晶体管还可以做放大输出，常见于音频前级、传感器小信号放大、仪表信号调理和通信前级电路。这类场合关注的是增益、偏置、线性和失真，不是简单通断。
在驱动场景中，关键点是看晶体管的电流能力。继电器线圈、电磁阀、电机、LED 阵列等负载，都要求晶体管能提供或吸收足够电流。如果负载是感性器件，还必须加续流二极管、TVS 管或 RC 吸收，否则关断瞬间的反向电动势可能击穿输出管。
四、NPN 和 PNP 怎么区分？
NPN 和 PNP 是现场最容易接错的地方。
NPN 输出通常是下拉型输出。负载一般接在电源正极和输出端之间。在晶体管导通时，输出端被拉向 0V，电流从电源正极经过负载，再流入晶体管回到 0V。
简单来说：NPN 导通时，输出端接近 0V。它也常叫漏型输出、下拉输出或 Sinking 输出。
PNP 输出常见的是上拉型输出。负载一般接在输出端和 0V 之间。当晶体管导通时，输出端接近电源正极，电流从输出端流向负载，再回到 0V。
简单理解为：PNP 导通时，输出端接近电源正极。它也常叫源型输出、上拉输出或 Sourcing 输出。
接线前必须确认三件事：传感器是 NPN 还是 PNP？PLC 输入公共端怎么接？电源正负极是否对应？
不要只看线色，也不要只凭经验套接法。
五、晶体管输出和继电器输出有什么区别？
很多 PLC 、过程仪表和控制器会分为继电器输出和晶体管输出。
晶体管输出动作快、寿命长、无机械触点，适合高频动作、直流负载、负载功率小和高速脉冲信号，但输出容量通常较小，对极性敏感，不能随便接交流负载。
继电器输出可以控制交流或直流负载，隔离性好，带载能力相对强，也能提供干接点信号，但动作慢，有机械寿命限制，不适合高频通断。
工程选型时，不要简单说哪种更好，而要看负载类型、动作频率、是否需要干接点、是否控制交流回路。
控制中间继电器、指示灯、小型电磁阀、步进驱动器 PUL/DIR 信号、伺服控制信号，晶体管输出更合适；控制交流接触器、交流灯具、较大功率负载，或外部设备只接受干接点信号，继电器输出更方便。
六、典型应用场景
PLC 晶体管输出常用于驱动中间继电器、蜂鸣器、指示灯、电磁阀，也常用于步进、伺服驱动器的高速脉冲输入。尤其是高速脉冲场景，继电器输出无法胜任。
工业传感器中的 NPN、PNP 输出，本质上就是晶体管输出。接近开关、光电开关、霍尔传感器、磁性开关、液位开关、料位开关、编码器接口等，都经常使用这种输出方式。接 PLC 时，必须确认输出类型和输入类型是否匹配。
单片机和控制板中，由于IO 口电流有限，通常不能直接带继电器、电机、大功率 LED 或电磁阀，需要通过晶体管做驱动级。在实际情况中的典型结构是 IO 口经过限流电阻接晶体管基极，再由晶体管控制负载。
在模拟电路中，晶体管还可用于前置放大、阻抗匹配、电流放大、电压放大和小信号处理。虽然现在很多场合使用运算放大器，但晶体管仍然是理解模拟电路的基础。
七、容易踩的坑
第一，基极限流电阻不能省。基极直接接控制电源，可能导致基极电流过大，烧坏晶体管或控制芯片 IO 口。
第二，感性负载必须加保护。继电器、电磁阀、电机在关断瞬间会产生反向高压，没有续流二极管、TVS 或 RC 吸收，输出管很容易被击穿。
第三，输出电流不能超过额定值。选型时要看负载电流、启动电流、晶体管最大电流、饱和压降、功耗和温升，不能只看能不能动作。
第四，NPN 和 PNP 不能接反。接反后可能出现负载不动作、输入点无信号、指示灯常亮或常灭，严重时损坏接口。
第五，残压和漏电流不能忽略。晶体管导通时不是理想短路，截止时也不是绝对开路。对高灵敏输入、低功耗负载和特殊检测回路，可能造成误动作。
八、选型重点看什么？
选晶体管输出器件、PLC 模块或传感器时，不要只看“晶体管输出”几个字。
关注点要看额定输出电压、最大输出电流、NPN 还是 PNP、响应频率、饱和压降、漏电流、隔离方式、短路保护、过载保护、工作温度范围，以及是否支持高速脉冲输出这些选项，是否符合现场应用要求。
对于 PLC 和传感器，还要确认公共端接法、负载接线方式、是否需要外部电源、是否能带感性负载、输出点是否共 COM，以及同组输出总电流限制。
很多故障不是产品坏，而是选型和接线时没有看清这些细节。
九、总结
晶体管输出看起来是基础概念，实际关系到负载能不能动作、PLC 输入输出能不能匹配、控制板会不会烧、设备运行稳不稳定。
掌握它，要抓住四点：晶体管可以做开关，也可以做放大；NPN 多为下拉输出，导通时接近 0V；PNP 多为上拉输出，导通时接近电源正极；驱动感性负载时，必须考虑续流和吸收保护。
工程现场很多问题不是理论太难，而是接口没搞清楚。晶体管输出就是这样一个典型问题：看起来简单，接错就出故障；理解透了，很多输入输出问题一眼就能判断方向。
