SIL音叉液位开关在西班牙巴塞罗那能源工厂气液系统应用案例

一、项目背景

　　西班牙巴塞罗那沿海的一家能源与化工集团，在其气体处理及污水气化系统中，需要对液位进行精确测控。相关工艺涉及气液分离、原料气输送、溶剂回收及气体储存，每个环节的液位监测直接关系到设备安全、工艺稳定和生产连续性。

　　传统机械浮球液位开关或磁翻板开关在该环境中存在精度低、磨损快、易结垢等问题。尤其是处理含 MeOH/H₂O 混合液、CO₂、CH₄、N₂ 及少量 H₂S、SO₂ 的气液体系时，机械开关容易出现误动作和报警延迟，增加设备维护成本和安全风险。

　　为保障系统安全和生产连续性，该能源集团通过 European Engineering Solutions GmbH 采购了 计为 Ring-11 音叉液位开关（SIL２/３ 认证），用于关键储罐及气液分离管线的液位监测与安全保护。

二、客户需求分析

　　根据工艺条件，客户提出了以下核心要求：

• 高可靠性与快速报警：切换延迟 ≤ 0.5 秒，液位误差 ≤ ±2 mm。
• 耐高温高压：液位开关需在 -28°C~150°C、2–21 bar 工况下长期稳定运行。
• 耐腐蚀：适应 MeOH/H₂O、CO₂、CH₄、N₂ 及少量 H₂S、SO₂ 的气液混合环境。
• 安全标准：SIL２/３认证，可接入安全仪表系统（SIS）；防爆等级 1/2G Ex ib IIC T3 Ga/Gb。
• 低维护、长寿命：非机械接触式设计，减少结垢和维护频次。

　　此外，客户希望产品具备国际认证（3C、EAC 等），以符合出口及多国使用标准。

三、设备选型与技术方案

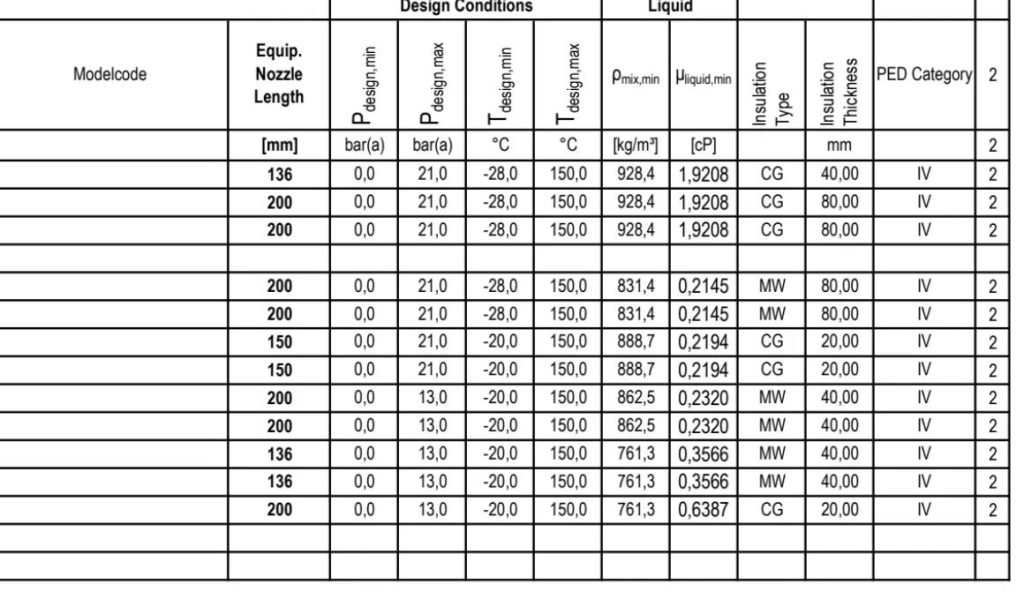

　　根据客户工况，采购方选用了多台 Ring-11 音叉液位开关，覆盖不同储罐及管线应用点。客户要求的主要参数如下：

备注：

• 探头材质均为 316Ti 不锈钢，配备抗腐蚀涂层，适应复杂气液环境。
• Ring-11 音叉液位开关为非机械接触式设计，切换动作快速可靠（≤0.5 秒）。
• 可接入 SIS 系统，满足 SIL２ 安全等级及防爆要求。
• 连接方式支持 EN1092-1 标准法兰或客户定制法兰，便于快速安装。

四、实施过程与应用效果

安装与调试

　　计为工程团队根据现场工况进行直接安装，无需额外管道改造；配合客户管道法兰，快速完成液位开关安装。设备与 SIS 系统联动，报警触发可靠。

现场测试

　　在 MeOH/H₂O 混合液及 CO₂、CH₄、N₂ 气液混合环境下，Ring-11 展现出高灵敏度和快速切换能力。干跑保护、溢流保护等功能均在 0.3–0.5 秒内完成动作，大幅提升系统安全性。

长期运行效果

　　设备长期运行超过一年，未出现误动作或维护故障，替代原机械浮球和磁翻板开关，大幅降低维护成本；现场操作人员反馈，报警准确、液位控制稳定，生产连续性明显提升。

五、计为Ring-11音叉液位开关优势

全自主研发与生产
　　计为自动化是中国少数能够掌握从研发、设计、生产到销售全流程一体化能力的仪器仪表厂商。公司自主研发的能力覆盖核心算法、硬件设计、整机制造及系统集成，确保每一款产品从设计到出厂都具备高可靠性和稳定性。这种全流程自主掌控不仅提升了产品性能，也使计为能够快速响应客户的个性化需求，为复杂工况提供定制化解决方案，确保在不同工业环境中都能实现高精度测量与长期稳定运行。

多项专利技术
　　计为拥有多项国家发明专利及软件著作权，涵盖雷达传感器技术、信号处理算法及物位测控系统等核心技术领域。这些自主知识产权不仅保证了技术领先性，也确保产品在复杂工况下的高可靠性、抗干扰能力和测量精度，为客户提供长期稳定的测控解决方案，降低维护成本，提升生产效率。

丰富国际经验
　　计为产品已成功应用于中石化、宁德时代、特斯拉、比亚迪等国际知名企业，涵盖化工、能源、新能源汽车及食品饮料等多个行业。在这些项目中，计为仪表在高温、高压、多尘及复杂介质环境下表现出稳定可靠的测控能力，为客户提供了安全、高效的生产保障，也积累了丰富的国际应用经验和工程案例。

适应复杂气液环境
　　计为雷达物位计采用316Ti不锈钢材质，配备高性能抗腐蚀涂层，并具备耐高温高压设计，能够适应MeOH/H₂O、CO₂、CH₄、N₂等复杂介质环境。非机械接触式测量技术避免了介质腐蚀、结垢或磨损对仪表性能的影响，即使在苛刻环境下也能提供高精度、可靠的测量结果，保障生产过程的连续性和安全性。

安全可靠
　　计为产品通过SIL认证，安全等级可查询，防爆设计满足多种工业要求。隔爆型：Ex d IIC T6～T1 Gb；本安型：Ex ia IIC T6～T1 Ga；气体粉尘双防爆型：Ex db IIC T6…T1 Gb + Ex tb IIIC T440℃…T80℃ Db，完全符合工业危险环境的安全标准，为用户提供可靠的安全防护。

低维护、长寿命
　　计为雷达物位计采用非机械接触式设计，无活动部件，减少结垢、磨损及故障风险，确保仪表长期稳定运行。低维护特性显著降低运维成本，同时提高生产设备的可用性和可靠性，为企业提供持续稳定的液位测控保障。

国际认证覆盖
　　计为产品拥有3C、EAC等完整国际认证体系，满足出口及多国工业项目的要求。完善的认证体系和标准化管理，使客户能够在国际工程项目中安心使用计为仪表，保障生产过程的安全性、稳定性和合规性。

　　综合来看，计为雷达物位计以全自主研发能力、多项专利技术、丰富国际经验及安全可靠的设计优势，能够在高温高压、复杂气液环境及危险场所中实现卓越性能表现。非机械接触式设计、低维护、长寿命及完整国际认证体系，使其成为化工、能源、新能源、食品饮料等行业高精度液位测控的首选方案。

六、客户评价与项目成果

　　能源工厂现场工程师表示：“自从使用计为 Ring-11 音叉液位开关后，我们的液位监控响应明显加快，报警动作及时可靠。相比之前使用的机械液位开关，维护工作量减少了约 65%~70%，设备运行更加稳定，减少了意外停机次数。”

　　采购方欧洲工程公司反馈：“Ring-11 的稳定性和技术成熟度令人印象深刻，在气液系统项目中表现出良好的耐腐蚀性和环境适应性。这为我们后续类似项目的设备选型提供了可靠参考，也提高了客户的操作体验和满意度。”

　　通过这一实际应用案例，计为 Ring-11 音叉液位开关在复杂气液环境下的安全性、耐腐蚀性以及长期稳定性得到了验证，成为国际能源化工领域液位测控升级的可靠选择。
